Обзор и тестирование материнских плат MSI A88X-G41 PC Mate и MSI A88X-G41 PC Mate V2 (страница 2)

Система охлаждения

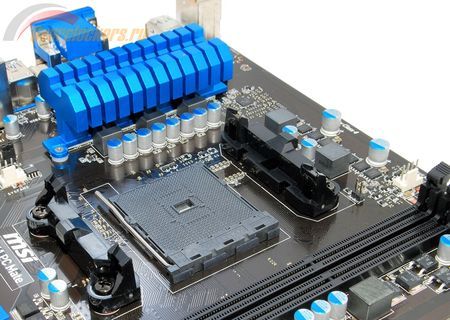

На обеих платах установлено по два радиатора. Один отвечает за отвод тепла от элементов подсистемы питания процессора.

Но, как можно видеть, им накрыто далеко не все: фазы питания, отвечающие за питание CPU NB Core и графического ядра, остались с теплоотводом только через плату.

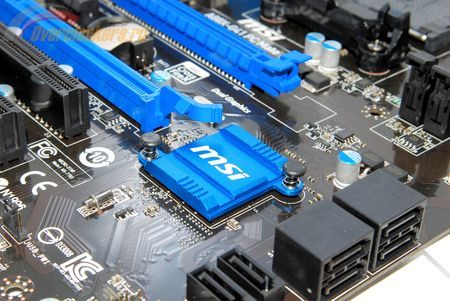

Набор системной логики A88X, как мы знаем, является однокристальным, потому помимо подсистемы питания процессора на плате есть еще только один радиатор.

Но назвать его радиатором в традиционном смысле этого слова сложно: это скорее пластина из алюминиевого сплава с декоративным покрытием «синий металлик» и фрезеровкой. Крепление соответствующе скромное – две простых пластиковых подпружиненных защелки.

Интересно, что температура элементов подсистемы питания процессора под нагрузкой не превышает 40°C на обеих платах, а в простое она не выше 32°C. Набор системной логики оказался в суровых условиях: его радиатор даже без нагрузок на SATA-интерфейс прогревается до 55°C, под нагрузками температура радиатора достигает 64°C. А ведь это – открытый стенд, а не тесный, забитый проводами корпус. Лучше озаботиться либо целенаправленным обдувом радиатора AMD A88X, либо организовать активную циркуляцию воздуха в закрытом системном блоке.

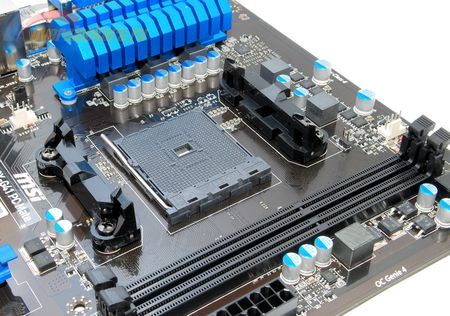

Крепление системы охлаждения процессора стандартное.

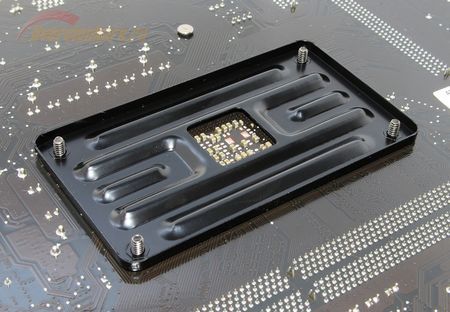

С обратной стороны платы привычно установлена силовая пластина, предохраняющая плату от деформации при установке систем с большой силой прижима.

К обеим материнским платам можно подключить до четырех вентиляторов, а расположение разъемов на плате можно считать удачным.

На CPUFAN управляются только четырехконтактные вентиляторы. Разъемы SYSFAN1 и SYSFAN2 оснащены возможностью управлять оборотами трех- и четырехконтактных моделей. А вот разъем SYSFAN3 неуправляемый.

Подсистемы питания процессора и оперативной памяти

Питание процессора обеспечивается двумя преобразователями, один из которых обеспечивает работу процессорных ядер (CPU Core), второй – кэша L3, графического ядра (если оно есть в ЦП), встроенного северного моста, контроллеров памяти, HT, PCI-E и прочего (CPU NB Core).

И, как уже упоминалось выше, радиатором накрыт только один из них – трехфазный CPU Core. Преобразователь же CPU NB Core (двухфазный) лишен дополнительного теплоотвода.

Элементная база подсистем питания обеих плат основывается на мосфетах NTMFS4C05N и NTMFS4C08N производства ON Semiconductor и конденсаторах Nichicon емкостью 270 и 820 мкФ.

Единственное отличие – в ШИМ-контроллере, да и то незначительное: оригинальная версия A88X-G41 PC Mate использует Intersil ISL6773, а V2 – Intersil ISL6773A.

Интересно, что компания MSI применила не четырех-, а восьмиконтактный разъем дополнительного питания ATX, что явно избыточно (забегая вперед: ручное управление пользователем напряжениями процессора на обеих материнских платах заблокировано).

Возможно, это подстраховка на случай использования совсем уж дешевых блоков питания с проводами небольшого сечения и слабыми зажимами. Разумный подход: влияние на себестоимость минимально, но потенциальные проблемы нивелирует.

Защелка разъема при этом ориентирована в сторону задней интерфейсной панели и практически вплотную к корпусам разъемов, однако подлезть пальцем все-таки можно и проблем у пользователя возникнуть не должно.

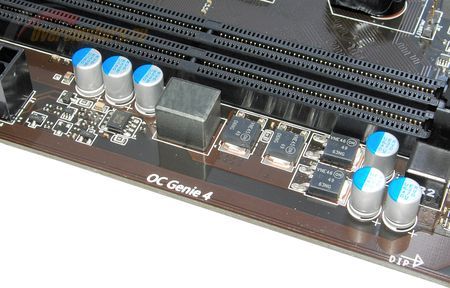

Преобразователь питания памяти идентичен полностью даже в вопросе ШИМ-контроллера (uP1504S производства uPI Semiconductor), а потому здесь все идентично.
