Температурный режим
Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~26-27 градусов по Цельсию.
Так как теперь с процессором используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
В качестве теста для прогрева использовался Prime 95 Small FFTs.
Радиатор |
в простое |
под нагрузкой |
Радиатор сверху от процессорного разъема |
|
|
Радиатор слева от процессорного разъема |
|
|
Радиатор снизу от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
реклама
Температурный режим материнской платы достоин только похвалы, запас прочности остается большим несмотря на отсутствие обдува радиаторов.
Модуль OC Panel
Говоря о разгоне, нельзя не упомянуть о наличии у материнской платы модуля OC Panel. По сути, это пульт управления платой, развитие того, что было еще с прошлым поколением и модулем OC Key. Правда, теперь вместо OSD меню монитора и второй клавиатуры модуль представляет собой именно законченное устройство, со своими органами управления и своим дисплеем.

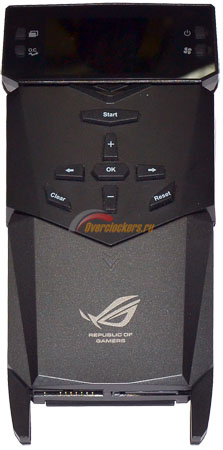

На пульте есть кнопки включения/перезагрузки системы, кнопки навигации и изменения значения настроек, а также несколько уже менее бенчерских функций – с пульта можно задать один из профилей управления вентиляторами.

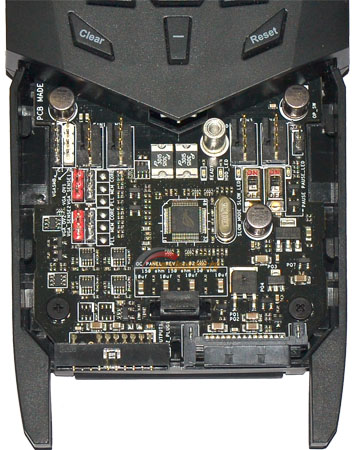

После снятия крышки с пульта можно разглядеть внутреннее убранство:
Здесь в наличии колодки VGA Hotwire для подключения двух графических адаптеров, четыре разъема для подключения вентиляторов (нерегулируемые, работающие в режиме максимальных оборотов), а также переключатель режима Slow Mode и переключатель режима паузы.
реклама

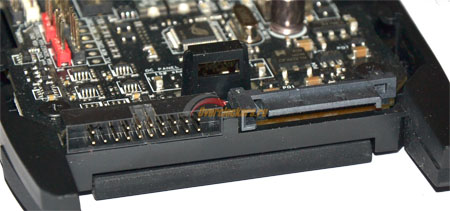

В нижней части пульта находятся разъемы для его подключения:
Разъем слева специальным кабелем подсоединяется к материнской плате, разъем справа – под обычный питающий кабель SATA.

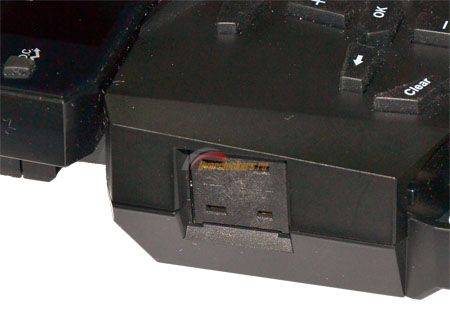

В левой части модуля расположились два разъема для подключения термопар:
Такие же разъемы в свое время были у Maximus V Extreme, но там показания температур выводились на OSD монитора, что не так удобно по сравнению с отдельным термометром, здесь же функционал контроля температуры реализован куда удобнее, думаю, что многие облюбуют OC Panel и в качестве термометра.

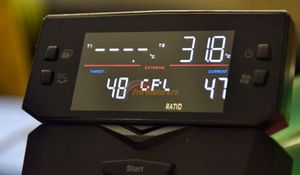

Из «оверклокерской» функциональности, помимо возможностей термометра, с пульта на лету можно управлять значением базовой частоты и коэффициента умножения процессора, а также основными напряжениями системы.
Не думаю, что пульт может пригодиться для обычного ПК, но для бенчмаркинга – штука удобная, и наверняка обретет популярность среди владельцев платы.
Встроенный звук
Тестирование встроенного звука производилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Используемый на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
По сравнению с другими платами ASUS, у которых на борту такой же кодек (из протестированных ранее, это Z87-EXPERT, SABERTOOTH Z87, Z87-DELUXE и Z87-WS) результаты отличаются в пределах погрешностей, так что не вижу смысла плодить таблицы сравнения ради минимальных изменений. Разве что можно сравнить результат с показателями Z87-A, у которой используется кодек ALC892.
Материнская плата / аудиокодек |
Maximus VI Extreme / Realtek ALC1150 |
Z87-A / Realtek ALC892 |
||
Тест |
|
|
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
|
|
Уровень шума, дБ (А) |
|
|
|
|
Динамические диапазон, дБ (А) |
|
|
|
|
Гармонические искажения, % |
|
|
|
|
Гармонические искажения + шум, дБ(A) |
|
|
|
|
Интермодуляционные искажения + шум, % |
|
|
|
|
Взаимопроникновение каналов, дБ |
|
|
|
|
Интермодуляции на 10 кГц, % |
|
|
|
|
Общая оценка |
|
|
|
|
реклама
Заключение
В тестировании ASUS Maximus VI Extreme показала себя с лучшей стороны, чего и следовало ожидать. Обилие настроек разгона, в которых можно заблудиться, интересные функции вроде возможности отключения процессорного контроллера PCI-Express, хорошие результаты разгона.
Собственно, для достижения максимальных результатов разгона она и предназначена. Это и две микросхемы BIOS, и конфигурация слотов расширения с одновременной возможностью использования Multi-GPU систем с тремя/четырьмя графическими адаптерами (но в то же время Native 8+8 режим для двух графических адаптеров и Native 16X режим для одного). Это и модуль OC Panel с возможностью разгона «на лету» и с функцией термометра на две термопары, это и переключатели режимов Slow Mode и LN2 Mode, и функция паузы, предоставляющая возможность пройти какой-нибудь длинный тест при помощи серии «спринтов» на более высокой частоте.
Но за все надо платить, и что у нас в сухом остатке? Материнская плата очень хороша для разгона, но кроме экстремальных оверклокеров есть и обычные пользователи. Уровень оснащения повседневными бонусами для продукта стоимостью 14500 рублей небольшой, к примеру, Z87-DELUXE при сильно меньшей цене оснащена даже более богато. Для пользователя, не интересующегося взятием рекордных результатов разгона переплачивать нет смысла. В общем, продукт исключительно для энтузиастов.
Плюсы:
- Грамотная конфигурация слотов расширения;
- Наличие двух съемных микросхем BIOS и кнопки-переключателя между ними;
- Наличие индикатора POST-кодов и кнопок включения/перезагрузки системы;
- Наличие индикации активности HDD;
- Наличие переключателей Slow Mode и LN2 Mode;
- Наличие интерфейса ROG connect и модуля OC Panel;
- Поддержка управления настройками видеокарт средствами материнской платы;
- Возможность OC Panel работать в режиме термометра на две термопары;
- Широкие возможности по управлению скоростью вращения вентиляторов;
- Предсказуемость материнской платы при разгоне;
- Хороший температурный режим платы;
- Наличие профилей настроек разгона памяти для различных микросхем;
- Хорошие возможности разгона процессора.
Минусы:
- Высокая цена (14500-14700 рублей на момент тестирования);
- Ориентированность платы исключительно на разгон, низкий уровень оснащенности платы повседневными интерфейсами.
Страница материнской платы ASUS Maximus VI Extreme на официальном сайте производителя:
Выражаем благодарность:
- Компании ASUS за предоставленную на тестирование материнскую плату ASUS Maximus VI Extreme.
