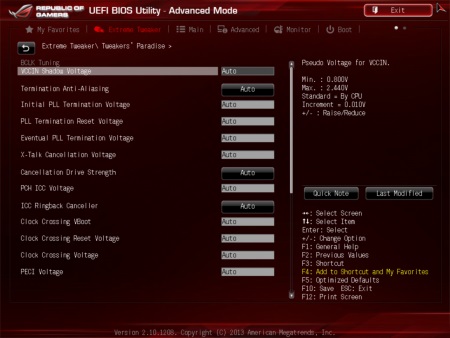

Затем идет Tweakers’ Paradise:
Здесь собранны углубленные настройки разгона и углубленные настройки вторичных напряжений. Здесь же присутствуют такие полезные в поиске максимума процессора настройки, как отключение встроенной графики или отключение встроенного в процессор контроллера PCI-Express.
реклама

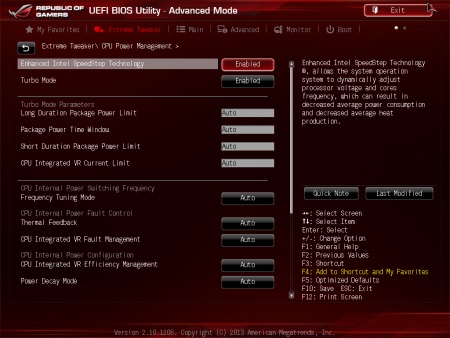

Последний подраздел – CPU Power Management:
Здесь собраны настройки, касающиеся функций энергосбережения и Turbo Boost. Собственно, в данном случае перечень настроек ничем не отличается от плат ASUS классом ниже.

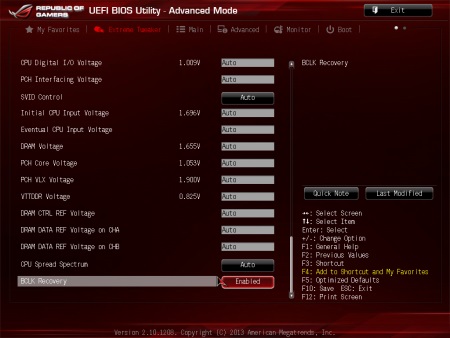

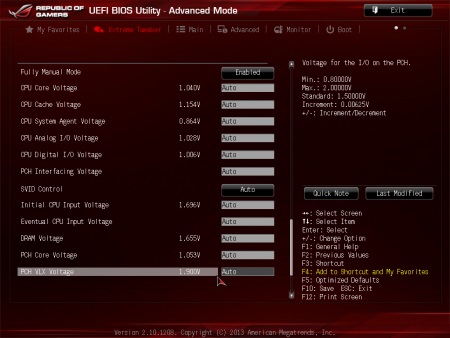

Под самом низу меню Extreme Tweaker, под списком подразделов расположилось меню установки напряжений:
Перечень доступных для изменения напряжений:
реклама
Напряжение |
значение |
значение |
изменения |
CPU Core Voltage |
|
|
|
CPU Cache Voltage |
|
|
|
CPU Graphics Voltage |
|
|
|
CPU System Agent Voltage |
|
|
|
CPU Analog I/O Voltage |
|
|
|
CPU Digital I/O Voltage |
|
|
|
PCH Interfacing Voltage |
|
|
|
Initial CPU Input Voltage |
|
|
|
Eventual CPU Input Voltage |
|
|
|
DRAM Voltage |
|
|
|
PCH Core Voltage |
|
|
|
PCH VLX Voltage |
|
|
|
VTTDDR Voltage |
|
|
|
DRAM CTRL REF Voltage |
|
|
|
DRAM DATA REF Voltage on CHA |
|
|
|
DRAM DATA REF Voltage on CHB |
|
|
|
Диапазона регулировок хватит для любого разгона.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения вентиляторов.

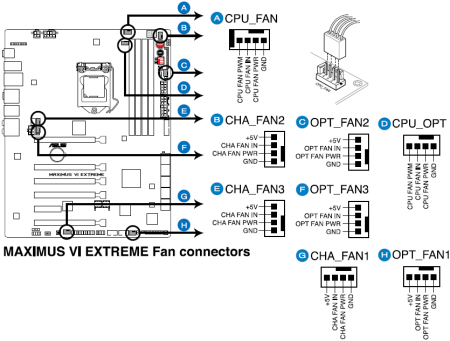

Расположение разъемов для подключения вентиляторов на ASUS Maximus VI Extreme:
В сумме у материнской платы восемь разъемов для подключения вентиляторов, все восемь разъемов 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения.

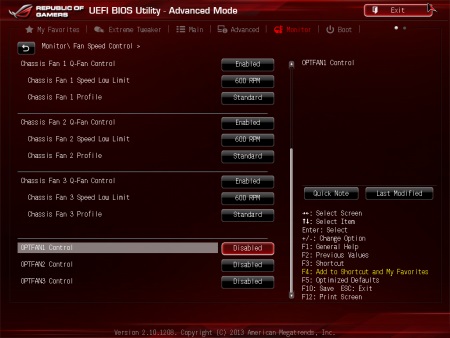

Настройки по управлению скоростью вращения вентиляторами содержатся в разделе UEFI Monitor/Fan Speed Control:
Разъемы CPU_FAN и CPU_OPT совмещены, в то время как для разъемов CHA_FAN1-3 и OPT_FAN1-3 доступно раздельное управление.

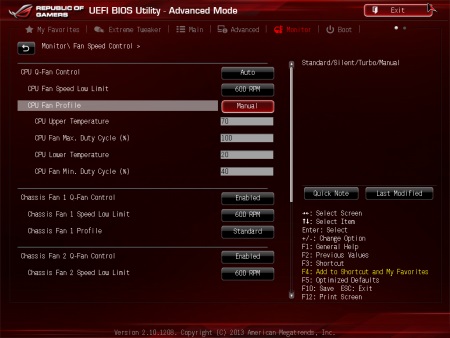

Для автоматической регулировки скоростью вращения вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В дополнительных настройках задаются значения минимальной и максимальной скорости вращения вентиляторов, температура процессора, при которой они достигаются.
В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» - от 20 до 100% (60% для режима Q-Fan Control «Advance Mode»), диапазон задаваемых температур процессора от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75 градусов. В случае с OPT_FAN доступны значения «Duty Cycle» от 50 до 90% и диапазон температур от 25 до 90 градусов.
Отдельно отмечу, что скорость вращения вентиляторов в разъемах OPT_FAN1-3 задается в зависимости не от температуры процессора, а согласно показаниям термопар, которые можно подключить к материнской плате (в комплекте поставки отсутствуют).
реклама
Проверка возможностей регулировки скоростью вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU_FAN |
|
|
CPU_OPT |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
OPT_FAN1 |
|
|
OPT_FAN2 |
|
|
OPT_FAN3 |
|
|
Регулировка средствами FAN Xpert 2:
Разъем |
Scythe Ultra Kaze 2000 (3-pin), об/мин |
Zalman ZP1225ALM (4-pin), об/мин |
CPU_FAN |
|
|
CPU_OPT |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
Возможности регулировки скоростью вращения вентиляторов не должны ограничить пользователя при сборке и настройке системы. Если при настройках из UEFI диапазон регулировки не слишком широкий, то при использовании программного обеспечения FAN Xpert 2 в любом из разъемов можно управлять скоростью как 3-pin, так и 4-pin вентиляторов в диапазоне оборотов от максимальных вплоть до полной остановки.
По сравнению с Maximus V Extreme прогресс на месте не стоит – теперь можно управлять скоростью вращения 3-pin вентиляторов в процессорном разъеме.
