Обзор и тестирование материнской платы ASUS Maximus VI Extreme (страница 3)
реклама
У материнской платы в наличие восемь портов USB 3.0 (шесть на I/O панели и два в виде колодки на плате), при том, что набор системной логики Intel Z87 способен обеспечить работу только шести портов. Для расширения возможностей используется контроллер ASMedia ASM1074:
Если верить руководству пользователя, то напрямую от Intel Z87 работает колодка для подключения двух корпусных портов, а также два из шести портов на задней панели. Оставшиеся два порта уходят на контроллер ASMedia, к выходу которого подключены оставшиеся четыре порта задней панели.
Встроенный звук реализован при помощи контроллера Realtek ALC1150:
реклама
В качестве сетевого контроллера используется Intel I217-V:
В качестве Multi-IO используется микросхема Nuvoton NCT6791D:

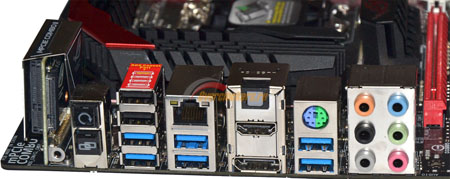

На задней панели ASUS Maximus VI Extreme расположены:
- Модуль mPCIe Combo II;
- 1 x Кнопка USB BIOS Flashback;
- 1 x Кнопка ASUS ROG Connect;
- 2 x USB 2.0, включая порт для ROG Connect;
- 6 x USB 3.0;
- 1 x совмещенный PS/2 для клавиатуры/мыши;
- 1 x DisplayPort;
- 1 x HDMI;
- 1 x LAN;
- Оптический выход S/PDIF;
- 6 аудио входов/выходов 3.5-мм mini-jack.
Не самая богатая конфигурация I/O панели, но все нужное здесь присутствует. Разве что портов USB хотелось бы больше, хотя бы как на Z87-DELUXE.

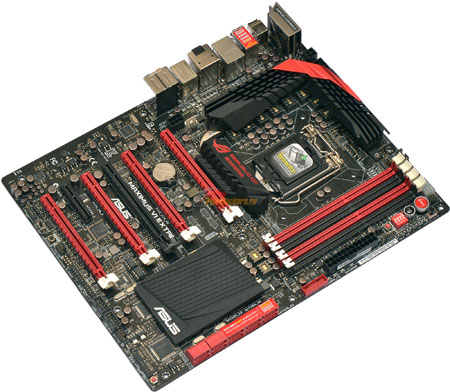

Фотография материнской платы, позволяющая оценить высоту компонентов:
реклама

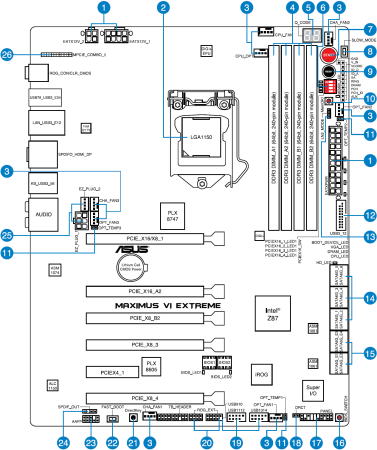

Расположение элементов:
Система охлаждения
Система охлаждения состоит из четырех радиаторов, три из которых соединены тепловой трубкой. Основная конструкция из трех радиаторов и тепловой трубки рассчитана на отвод тепла от преобразователя питания процессора, а также от контроллера PLX PEX8747. Последний радиатор, отдельный, отводит тепло от Intel Z87.

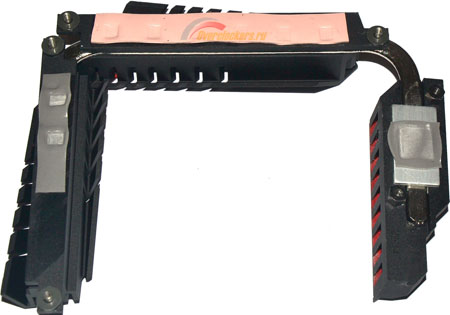

Основная конструкция весьма крупна по размерам:
Опираясь на результаты температурного режима предыдущих материнских плат – такие радиаторы должны справиться со своей функцией с очень большим запасом.

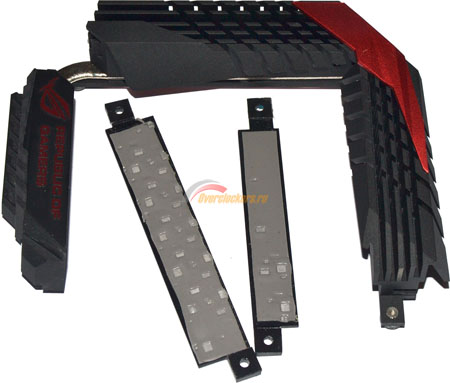

Для всех трех радиаторов используются термопрокладки средней толщины. Проблем с контактом термопрокладки и силовых элементов нет.

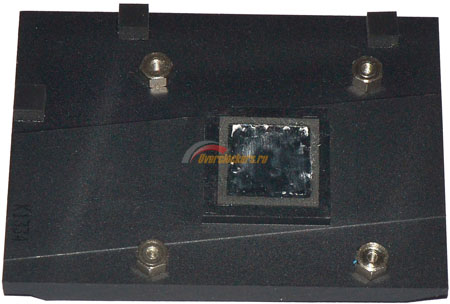

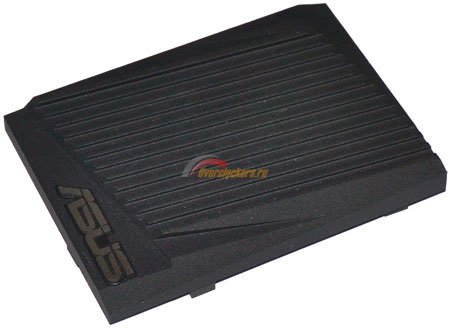

Для отвода тепла от набора системной логики Intel Z87 используется радиатор сравнительно крупного размера:
Проблем с эффективностью радиатора возникнуть не должно.
реклама
Термоинтерфейс по консистенции напоминает высохшую жвачку.
Система питания

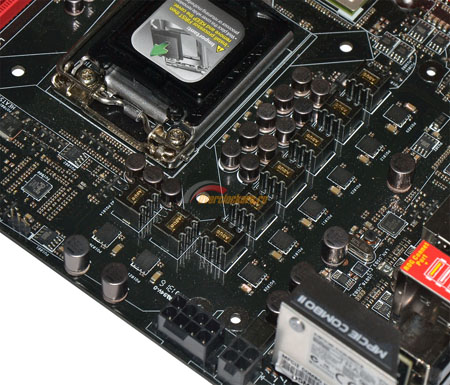

Преобразователь питания процессора выполнен по восьмифазной схеме:

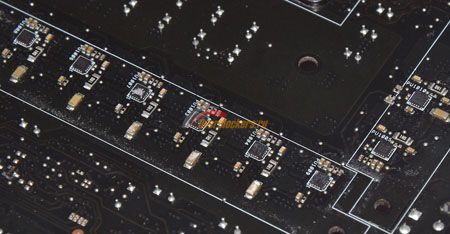

Как и в случае с другими протестированными ранее материнскими платами ASUS, контроллер промаркирован как DIGI+ ASP1251. Маркировка транзисторов нечитаемая, а вот маркировку драйверов с обратной стороны платы видно:
Это International Rectifier IR3535, в количестве восьми штук.

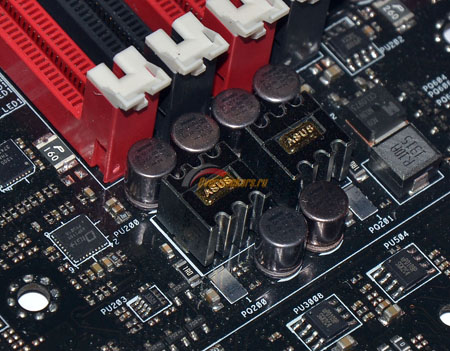

Преобразователь питания памяти двухфазный:
Контроллер промаркирован как DIGI+ ASP1103, в качестве транзисторов используются NexFET микросхемы Texas Instruments CSD87588N .
