Под DDR3 память распаяно четыре слота, которые оборудованы защелками только сверху:
Так как слоты оперативной памяти находятся на близкой высоте от графического PCI-E X16, использование защелок только сверху оправдано.
Производителем заявлены режимы работы DDR3 1333 / 1600 / 1800 (разгон) / 1866 (разгон) / 2000 (разгон) / 2133 (разгон) / 2200 (разгон) / 2400 (разгон) / 2500 (разгон) / 2600 (разгон) /2666 (разгон) / 2800 (разгон) / 2933 (разгон) / 3000 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1400, 1600, 1800, 1866, 2000, 2133, 2200, 2400, 2600, 2666, 2800, 2933, 3000, 3200 МГц.
Максимальный объем памяти в 32 Гбайта говорит о поддержке платой модулей памяти объемом 8 Гбайт.
реклама
Для активации Dual Channel режима необходимо устанавливать модули памяти в слоты одного цвета, то есть либо в слоты 1/3, либо в слоты 2/4. Для обеспечения наибольшей совместимости модулей и стабильности в разгоне производителем рекомендуется в первую очередь задействовать слоты 1/3. При использовании одного модуля рекомендуется установить его во второй слот.

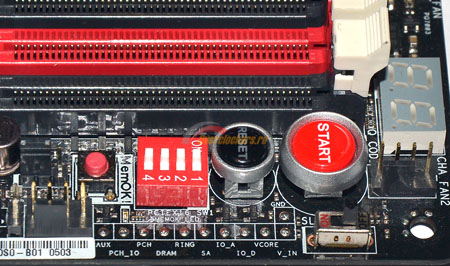

Справа от слотов оперативной памяти расположилась часть оверклокерской функциональности платы:
Здесь расположились:
- Кнопка MemOK!, присутствующая и у обычных материнских плат ASUS;
- Точки замера напряжений;
- Кнопки включения/перезагрузки системы;
- Индикатор POST-кодов;
- Джампер LN2 Mode, позволяющий улучшить работу системы при отрицательных температурах;
- Переключатель режима «Slow Mode», позволяющий включать режим низкой производительности в нужное время, к примеру, что бы загрузить Windows на частотах, с которыми она бы не запустилась, после чего обратно включить режим высокой производительности для прохождения бенчмарков;
- Набор переключателей, позволяющий отключать порты PCI-Express.
По сравнению с Maximus V Extreme материнская плата лишилась более удобных колодок и комплектных проводов для замера напряжений, лишилась колодок VGA Hotwire, предназначенных для управления настройками видеокарт серии ASUS ROG из BIOS’а материнской платы. Но, если с точками замера напряжений ничего не поделать, то колодки VGA Hotwire на самом деле сохранились, просто были перенесены с платы на OC Panel.

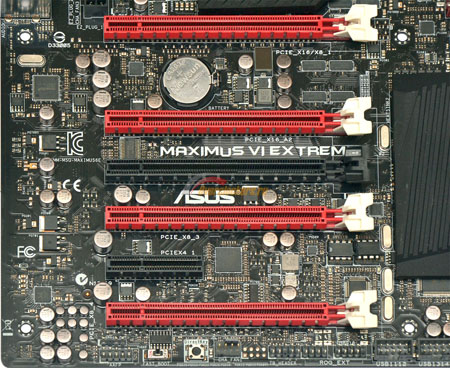

Конфигурация слотов расширения:
Слоты сверху вниз:
- PCI-E 3.0 X16/8;
- Пустое пространство;
- PCI-E 3.0 X16/8;
- PCI-E 3.0 X8/0;
- PCI-E 3.0 X8;
- PCI-E 2.0 X4;
- PCI-E 3.0 X8.
реклама
По сравнению с Maximus V Extreme ничего не изменилось: в конфигурации используется шесть слотов расширения, расположенных на пространстве для семи слотов. Пустое пространство находится под верхним графическим портом.
Как и у предшественницы, из шестнадцати процессорных линий реализована работа сразу пяти PCI-E слотов. Для расширения возможностей PCI-E используется мост PLX PEX8747:

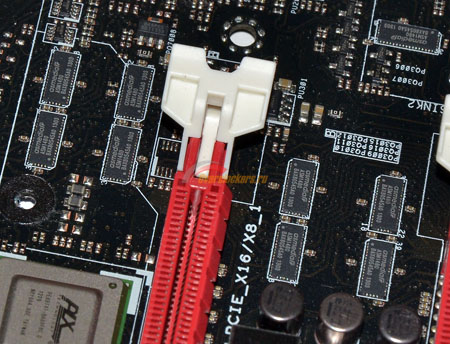

В делении линий на слоты принимают участие восемь микросхем-свитчей ASMedia ASM1480:

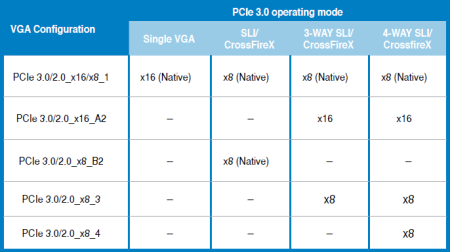

В руководстве пользователя приведены доступные режимы работы слотов:
Точно такая же схема использовалась на Maximus V Extreme: cлоты PCI-E 1 и 2B обозначены как Native, то есть идущие от процессора напрямую, и не имеющие отношения к мосту PLX, при этом для 2-way SLI и CrossFireX конфигураций в руководстве пользователя изображена схема 8+8 Native, а не 16+16, как было бы при классической схеме подключения слотов через мост PLX.

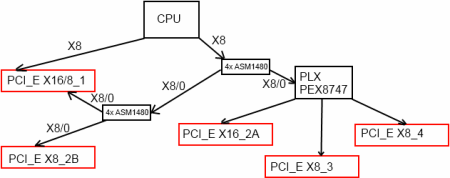

Итого, можно заключить, что четыре микросхемы ASM1480 расположены перед мостом PEX8747, остальные четыре расположены между двумя слотами, идущими от процессора напрямую. Это подтверждается и тем, что в конфигурациях с использованием слотов PCI-E x16_2A, PCI-E x8_3 и PCI-E x8_4 порт PCI-E x8_2B становится неработоспособным. Получается, что слоты разведены так:

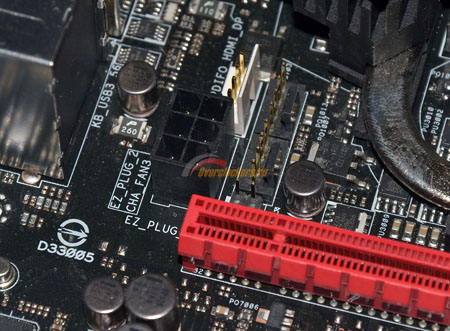

Так как Multi-GPU связки могут значительно нагружать слоты, для их подпитки распаян дополнительный 6-pin разъем:
Рекомендуется задействовать разъем при использовании четырех графических адаптеров.

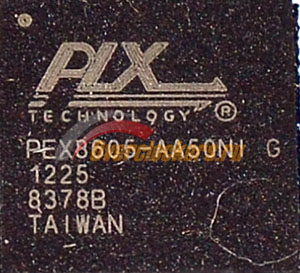

Для устранения нехватки PCI-E 2.0 линий, идущих от набора системной логики, используется дополнительных контроллер PLX PEX8605:
реклама

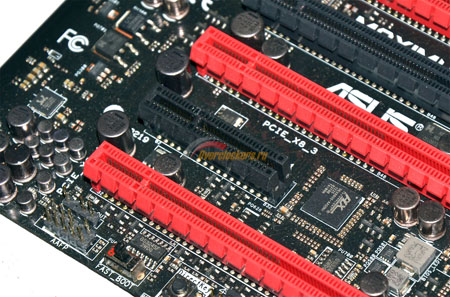

Интересно на плате выполнен PCI-E X4 слот, он «открытый», то есть позволяет использовать платы расширения любой длины:
Интересно, что сделано так не для красоты, а действительно по делу: для достижения лучших результатов разгона процессора материнская плата в настройках BIOS’а позволяет отключать процессорный контроллер PCI-Express, тем самым, пять полноразмерных PCI-E слотов окажутся не рабочими, и для видеокарты будет доступен только этот слот.

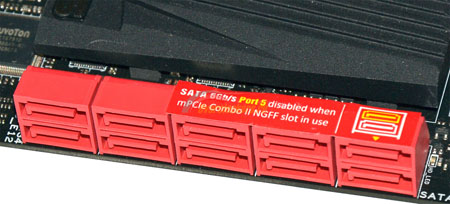

Порты SATA расположены недалеко от нижнего правого угла платы:

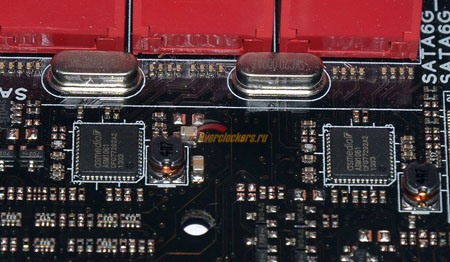

Все десять портов поддерживают стандарт SATA 6 Гбит/с, шесть из них работают от набора системной логики, четыре дополнительных порта обеспечиваются силами двух контроллеров ASMedia ASM1061:
Напротив пятого порта набора системной логики расположена наклейка, на которой сообщается о неработоспособности порта при использовании модуля mPCIe Combo II модуля, данный порт делится с разъемом NGFF, предназначенным для миниатюрных SSD накопителей.

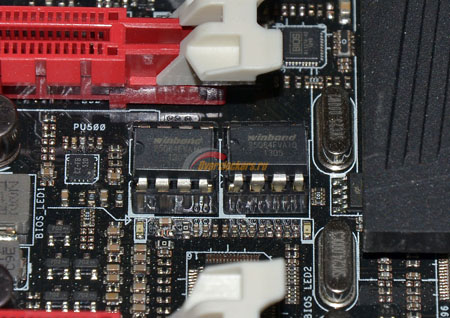

Из интересных особенностей платы можно отметить наличие двух микросхем BIOS’а:

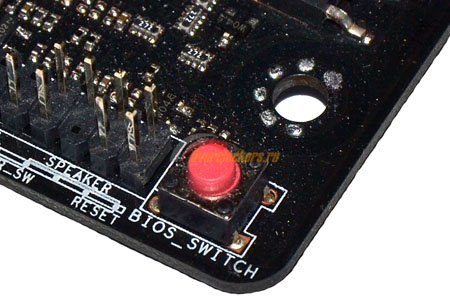

Переключатель микросхем расположен в правом нижнем углу платы:

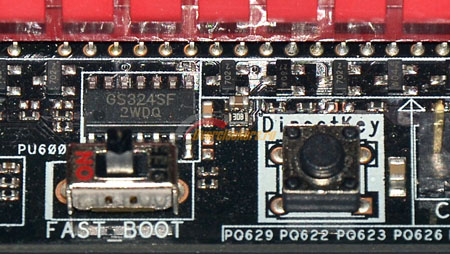

У нижнего края платы по-прежнему можно обнаружить переключатель режима FAST BOOT и кнопку DirectKey:
Режим FAST BOOT должен ускорить загрузку системы, а по нажатии на кнопку DirectKey система включится с последующим входом в меню настроек BIOS’а.
