Обзор и тестирование материнской платы ASUS Maximus VI Extreme (страница 5)

Линейка системных плат ASUS Republic of Gamers на платформе LGA 1150 весьма обширна и включает несколько моделей: Maximus VI Gene, Maximus VI Formula, Maximus VI Hero и Maximus VI Extreme. ASUS Maximus VI Extreme – старший представитель серии ROG, ориентированный на энтузиастов разгона, о нем и пойдет речь в обзоре.

26 августа 2013, понедельник 00:00

Ivan_FCB для раздела Лаборатория

Страница 5 из 8

Дабы облегчить жизнь пользователей материнских плат, у которых этих профилей нет – выложу таблицы настроек, которые предлагает Maximus VI Extreme. Возможно, это позволит лучше разобраться с разгоном памяти на младших материнских платах, ибо судя по сообщениям в конференции, проблемы с разгоном памяти у пользователей имеют место быть.

Тайминг /профиль	2x2GB Elpida Hyper 1.8V 2133	2x2GB PSC 1.65V 2400	2x2GB 1T PSC 1.85V 2400	2x2GB PSC 1.85V 2600	2x2GB LN2 PSC 1.85V 2600	4x2GB PSC 1.65V 2400	4x2GB PSC 1.85V 2400	2x2GB BBSE 1.65 2200	2x2GB BBSE 1.85 2400	2x2GB LN2 BBSE 2.0 2600	4x2GB BBSE 1.65 2200	2x4GB Samsung 1.65V 2666
DRAM CAS# Latency	7	8	7	8	7	8	7	8	8	5	8	10
DRAM RAS# to CAS# Delay	8	11	11	12	10	11	11	9	10	9	9	12
DRAM RAS# PRE Time	7	7	7	8	7	7	7	7	7	7	7	12
DRAM RAS# ACT Time	21	28	25	28	25	28	28	21	21	18	21	21
DRAM Command Rate	2	2	1	1	1	2	2	1	2	1	2	1
Latency Boundary A	1	2	2	3	2	7	7	2	2	2	7	3
Latency Boundary B	2	3	2	5	2	4	3	2	2	2	3	11
DRAM RAS# to RAS# Delay	4	4	4	5	4	4	5	4	5	5	4	4
DRAM REF Cycle Time	60	96	74	96	74	96	74	74	74	60	74	147
DRAM Refresh Interval	7936	7936	7936	7936	7936	7936	7936	7936	7936	7936	7936	7936
DRAM WRITE Recovery Time	10	10	10	10	10	10	10	10	10	10	10	10
DRAM READ to PRE Time	4	4	4	4	4	4	4	4	4	4	4	4
DRAM FOUR ACT WIN Time	24	26	26	26	26	26	26	26	26	26	26	26
DRAM WRITE to READ Delay	4	4	4	4	4	4	4	4	4	4	4	4
DRAM CKE Minimum Pulse Width	4	4	4	4	4	4	4	4	4	4	4	4
DRAM CAS# Write Latency	6	7	6	7	7	7	6	7	7	7	7	6
DRAM CLK Period	8	14	14	14	14	14	14	14	14	14	14	14

Тайминг /профиль	2x4GB Samsung 1.85V 2666	2x4GB Samsung 1.85V 2800	4x4GB Samsung 1.65V 2666	4x4GB Samsung 1.85V 2666	2x4GB Hynix 1.65V 2600	2x4GB Hynix 1.85V 2600	2x4GB Hynix 1.85V 2750	2x4GB LN2 Hynix 2.0V 2800	4x4GB Hynix 1.65V 2666	4x4GB Hynix 1.85V 2666	2x4GB Hynix Single-sided 1.65V 2400	2x4GB Hynix Single-sided 1.85V 2400
DRAM CAS# Latency	9	10	10	9	10	9	10	8	10	10	10	9
DRAM RAS# to CAS# Delay	12	12	12	12	12	12	12	12	12	12	12	12
DRAM RAS# PRE Time	12	12	12	12	11	11	12	12	12	12	12	12
DRAM RAS# ACT Time	21	21	21	21	21	21	21	21	21	21	21	21
DRAM Command Rate	1	2	2	2	1	1	1	1	2	2	2	2
Latency Boundary A	1	1	12	7	2	1	1	2	12	7	2	2
Latency Boundary B	9	11	11	11	10	9	11	6	11	11	8	8
DRAM RAS# to RAS# Delay	5	5	4	4	5	5	5	5	5	5	4	4
DRAM REF Cycle Time	108	108	147	128	135	96	96	96	135	128	220	200
DRAM Refresh Interval	7936	7936	7936	7936	7936	7936	7936	7936	7936	7936	7936	7936
DRAM WRITE Recovery Time	10	10	12	10	10	10	10	10	10	10	10	10
DRAM READ to PRE Time	4	4	4	4	4	4	4	4	4	4	4	4
DRAM FOUR ACT WIN Time	26	26	26	26	26	26	26	26	26	26	26	26
DRAM WRITE to READ Delay	4	4	4	4	4	4	4	4	4	4	4	4
DRAM CKE Minimum Pulse Width	4	4	4	4	4	4	4	4	4	4	4	4
DRAM CAS# Write Latency	6	6	6	6	6	6	6	6	6	6	6	6
DRAM CLK Period	14	14	14	14	14	14	14	14	14	14	14	14

Тайминг /профиль	2x4GB New Single-sided 1.85V 3000	4x4GB New Single-sided 1.85V 2933	2x8GB Samsung 1.65V 2400	2x8GB Samsung 1.85V 2600	4x8GB Samsung 1.65V 2400	4x8GB Samsung 1.85V 2600	2x8GB Hynix 1.85V 2600	4x8GB Hynix 1.65V 2600	2x8GB New Hynix 1.8V 2933	4x8GB New Hynix 1.8V 2933	2GB RAW MHz	4GB/8GB RAW MHz
DRAM CAS# Latency	11	11	10	10	10	10	10	11	11	11	11	12
DRAM RAS# to CAS# Delay	14	14	12	12	12	12	13	13	14	14	14	14
DRAM RAS# PRE Time	13	13	12	12	12	12	12	13	13	13	14	14
DRAM RAS# ACT Time	28	28	21	21	21	21	21	28	28	28	35	35
DRAM Command Rate	1	2	1	2	2	2	1	2	2	2	2	2
Latency Boundary A	1	7	2	5	9	7	2	19	1	7	27	27
Latency Boundary B	5	10	9	11	11	11	10	12	5	10	14	14
DRAM RAS# to RAS# Delay	5	5	4	4	5	4	5	4	5	5	7	7
DRAM REF Cycle Time	264	264	220	220	220	220	220	250	264	264	350	350
DRAM Refresh Interval	11135	11135	7936	7936	7936	7936	7936	7936	11135	11135	11033	11033
DRAM WRITE Recovery Time	10	10	10	10	12	10	10	10	10	10	16	16
DRAM READ to PRE Time	4	4	4	4	4	4	4	4	4	4	11	11
DRAM FOUR ACT WIN Time	26	26	26	26	26	26	26	26	26	26	42	42
DRAM WRITE to READ Delay	4	4	4	4	4	4	4	4	4	4	11	11
DRAM CKE Minimum Pulse Width	4	4	4	4	4	4	4	6	4	4	6	6
DRAM CAS# Write Latency	9	9	6	6	6	6	6	6	9	9	9	9
DRAM CLK Period	14	14	14	14	14	14	14	14	14	14	14	14

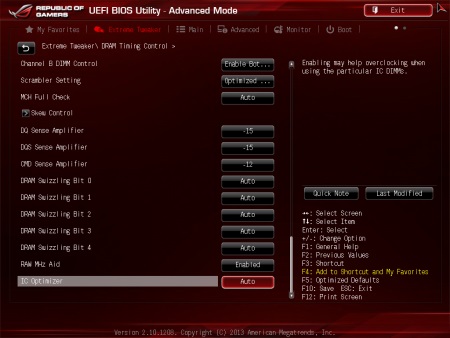

По сравнению с представителями обычных линеек, здесь расширены опции подраздела Misc.:

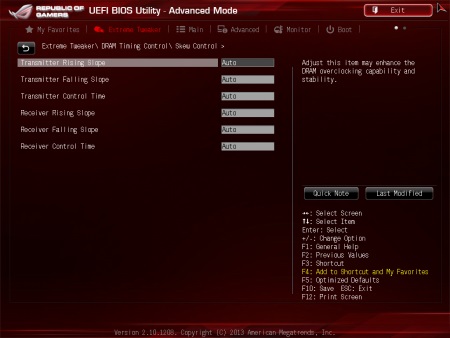

Однако не думаю, что в такие дебри настроек кто-то полезет, в их изучении можно потратить недели времени. Так что, выходим из DRAM Timing Control, и переходим в следующий подраздел, а именно в GPU.DIMM Post:

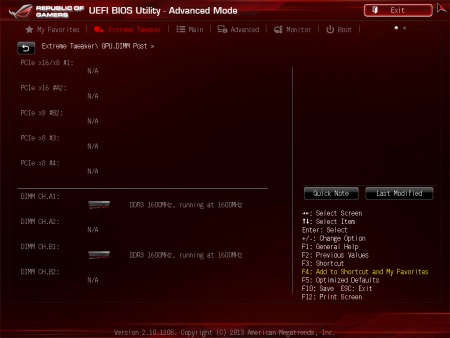

Данный раздел носит сугубо информационный характер, здесь показывается, в каких слотах стоит оперативная память и на какой частоте она работает, показывается, какие задействованы PCI-E слоты и что в них установлено (скриншот делался при работе встроенного видео).
