Тестовый стенд
Тестирование ASUS Maximus VI Extreme проводилось на следующей конфигурации:
- Процессор: Intel Core i7-4770K 3.5 ГГц (100х35);
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память: G.Skill TridentX F3-2400C10D-8GTX;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
В отличие от LGA1155 материнских плат, на платформе LGA1150 появилась возможность использовать различные диапазоны для базовой частоты.
реклама
Как и у протестированных ранее Z87-EXPERT, Z87-DELUXE и Z87-WS, среди настроек в UEFI меню присутствует опция Source Clock Tuner, так что еще до начала экспериментов можно надеяться на лучшие по сравнению с протестированными ранее Z87-A, Z87-PLUS и SABERTOOTH Z87 результаты разгона.
В итоге, материнская плата для всех режимов CPU Strap обновила лучшие результаты разгона, достигнутые со стендовым процессором.

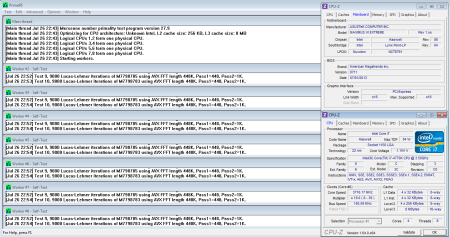

При использовании CPU Strap 100 МГц материнская плата смогла разогнать процессор до 118.06 МГц:

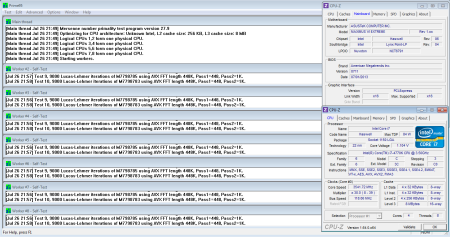

При использовании CPU Strap 125 МГц материнская плата разогнала процессор до 146.7 МГц:

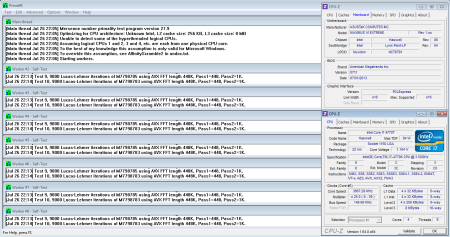

При использовании CPU Strap 167 МГц материнская плата разогнала процессор до 195.6 МГц:
реклама
По сути, до абсолютного рекорда разгона базовой частоты на LGA1150 не хватило чуть менее 5 МГц. Впоследствии была предпринята попытка проверить разгон базовой частоты с охлаждением «фреонкой», но положительных результатов эксперименты не дали.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Показания мультиметра близки к установленным в UEFI значениям, отклонения вписываются в погрешность измерений.

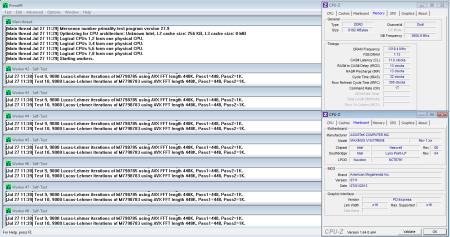

При разгоне оперативной памяти с использованием привычных настроек удалось достичь чуть большего результата, чем на предыдущих материнских платах, а именно – 2637 МГц:
Результат примерно на 10 МГц выше, чем показали большинство Z87 материнских плат ASUS ранее.

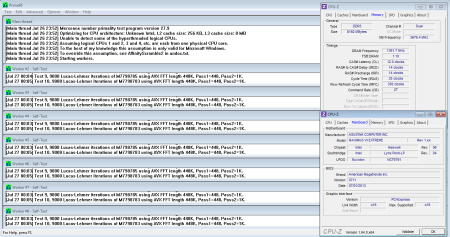

Дополнительно был проверен разгон с максимально расслабленными таймингами и субтаймингами, для достижения максимального результата. Так сказать, уже по принципу «частота ради частоты», а не по принципу разумности. Сильно уйти вперед по частоте не удалось, был зафиксирован результат 2723 МГц:
Разгон процессора
Для начала проверим работу Load-Line Calibration для CPU Input Voltage:
|
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Level 1 |
|
|
|
CPU Vcore, Load Line calibration Level 2 |
|
|
|
CPU Vcore, Load Line calibration Level 3 |
|
|
|
CPU Vcore, Load Line calibration Level 4 |
|
|
|
CPU Vcore, Load Line calibration Level 5 |
|
|
|
CPU Vcore, Load Line calibration Level 6 |
|
|
|
CPU Vcore, Load Line calibration Level 7 |
|
|
|
CPU Vcore, Load Line calibration Level 8 |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64.
Так как у материнской платы есть точки замера напряжений, то было интересно проверить точность установки CPU Core Voltage, тем более, что алгоритмы установки напряжения наверняка одинаковы для всей Z87 линейки ASUS. Помимо этого, было проверено влияние режимов Load-Line Calibration входного напряжения на процессорное.
реклама
CPU Core Voltage 1.15 В, программный мониторинг:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
CPU Core Voltage 1.15 В, мультиметр:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
CPU Core Voltage 1.25 В, программный мониторинг:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
CPU Core Voltage 1.25 В, мультиметр:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
CPU Core Voltage 1.35 В, программный мониторинг:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
CPU Core Voltage 1.35 В, мультиметр:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
CPU Core Voltage 1.45 В, программный мониторинг:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
CPU Core Voltage 1.45 В, мультиметр:
Режим |
|
|
|
Простой |
|
|
|
Нагрузка |
|
|
|
Как видно по результатам замеров, материнская плата склонна завышать напряжение питания процессора под нагрузкой, при этом, показания программного мониторинга более-менее точны. Режимы Load-Line Calibration входного напряжения на итоговое напряжение питания процессора влияния не оказывают.
Стендовый процессор немногим ранее был скальпирован, и штатный термоинтерфейс между кристаллом и теплораспределителем был заменен на жидкий металл, да и в качестве системы охлаждения теперь используется СЖО, а не используемый ранее Zalman CNPS10X Performa, так что порог разгона по сравнению с первыми протестированными материнскими платами существенно отодвинут.
В качестве теста стабильности был выбран тест LinX с режимом доступной памяти 3072 Мбайта, как наиболее подходящий по совокупности нескольких параметров (высокое энергопотребление и температурный режим, требовательность к стабильности CPU Cache, повторяемость результатов, показ результатов производительности).

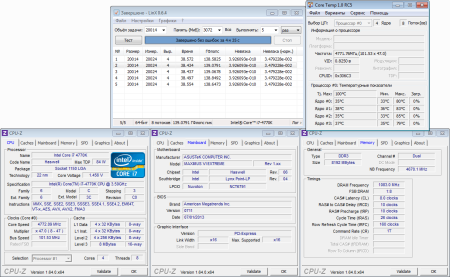

Для расслабленных настроек CPU Cache был достигнут результат разгона процессора 4814 МГц, то есть был повторен результат протестированной ранее Z87-WS:
Видимо, это и есть максимальный частотный потенциал стендового процессора на жидкостном охлаждении.
При установке более агрессивного режима разгона CPU Cache с разгоном процессора пришлось откатиться до 4772 МГц:
По сравнению с Z87-WS на 2 МГц хуже, но это скорее вопрос погрешности, чем разница в разгоне.
Тоже хороший результат.
Используемые напряжения процессора:
- CPU Input Voltage: 2.25 В;
- CPU Core Voltage: 1.45 В;
- CPU Cache Voltage: 1.442 В.
