Технические характеристики
Поддерживаемые процессоры | Intel® Socket 1150 for 4th Generation Core™ i7/Core™ i5/Pentium®/Celeron® Processors Supports Intel® 22 nm CPU Supports Intel® Turbo Boost Technology 2.0 * The Intel® Turbo Boost Technology 2.0 support depends on the CPU types. |
Системная шина, частота | DMI 2.0 |
Системная логика | Intel Z87 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/1333/1600/1800 (разгон)/1866 (разгон)/2000/2133 (разгон)/2200 (разгон)/2400 (разгон)/2600 (разгон)/2666 (разгон)/2800 (разгон)/2933 (разгон)/3000 (разгон) МГц |
Слоты расширения | 1x PCI-E 3.0 X16/8; 1x PCI-E 3.0 X16; 1x PCI-E 3.0 X8/0; 2x PCI-E 3.0 X8; 1x PCI-E 2.0 X4 |
Поддержка Multi-GPU | SLI и CrossFireX в конфигурации до четырех графических адаптеров по формуле 3.0 8+16+8+8, работа двух графических адаптеров по формуле 8+8 Native |
Поддержка SATA/RAID | Intel Z87: 6x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 2x ASMedia ASM1061: 4x SATA 6 Гбит/с |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Intel® I217V, 1 x Gigabit LAN Controller(s) |
Беспроводная сеть | Wi-Fi 802.11a/b/g/n/ac Supports dual band frequency 2.4/5 GHz Bluetooth V4.0 Bluetooth V3.0+HS |
Аудио | Realtek® ALC1150 8-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Audio Feature : - Blu-ray audio layer Content Protection - Optical S/PDIF out port(s) at back panel |
USB 2.0 | 8x USB 2.0 (Intel Z87) |
USB 3.0 | Intel Z87: 4x USB 3.0 ASMedia ASM1074: 4x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | 1 x 24-pin EATX Power connector 1 x 8-pin ATX 12V Power connector 1 x 4-pin ATX 12V Power connector 1 x 6-pin EZ_PLUG Power connector 1 x 4-pin EZ_PLUG Power connector |
Разъемы задней панели | Модуль mPCIe Combo II 1 x Кнопка USB BIOS Flashback 1 x Кнопка ASUS ROG Connect 2 x USB 2.0, включая порт для ROG Connect 6 x USB 3.0 1 x совмещенный PS/2 для клавиатуры/мыши 1 x DisplayPort 1 x HDMI 1 x LAN Оптический выход S/PDIF 6 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | ASUS Dual Intelligent Processors 4 with 4-Way Optimization: - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 2 optimize the digital power setting, system performance, power saving and whole system cooling configuration CPU Level Up ASUS Wi-Fi GO! ASUS Exclusive Features: - USB BIOS Flashback - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS EZ DIY: - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup

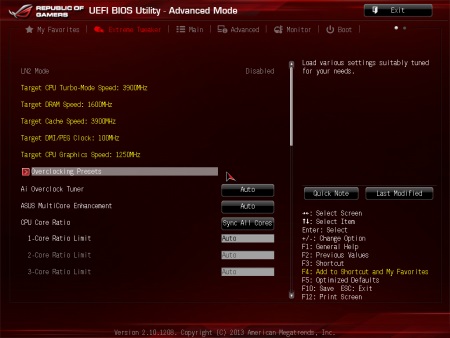

В отличие от обычных материнских плат ASUS, на платах серии ROG при входе в UEFI меню сразу открывается меню настроек разгона, а не подраздел EZ_Mode:
реклама

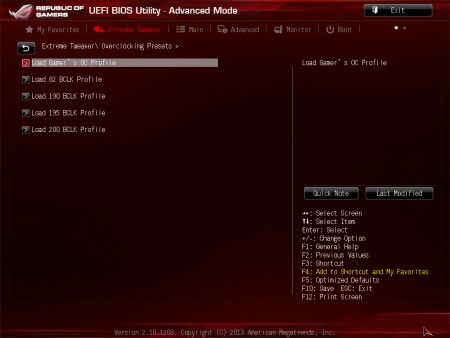

Первой в меню настроек разгона включена вкладка «Overclocking Presets», включающая в себя несколько предустановленных профилей настроек. Один из профилей – для разгона процессора, и еще четыре для разгона базовой частоты:
Не думаю, что кому-то эти профили могут понадобиться, все же «ручной» разгон всегда позволяет добиться лучших результатов. Тем более, что в плане ручных настроек материнская плата ничем пользователя не ограничивает.

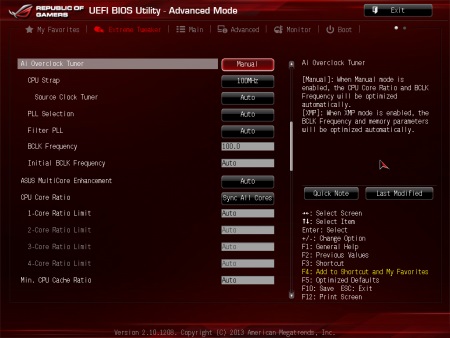

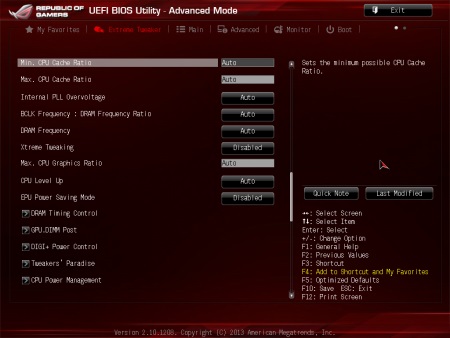

По сути, на главной странице раздела Extreme Tweaker все тот же перечень настроек, что и у других плат ASUS, разве что изменено цветовое оформление меню. А так, все та же возможность установки коэффициента умножения процессора для разного уровня нагрузки, все тот же перечень доступных страпов и множителей частоты работы памяти, опция Source Clock Tuner и так далее.

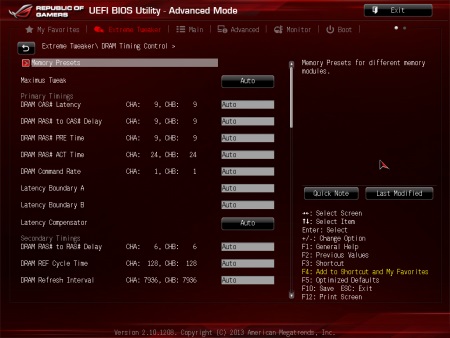

Отличия же начинают проявляться при навигации по подразделам UEFI. И первые отличия видны в первом же подразделе – DRAM Timing Control:
реклама

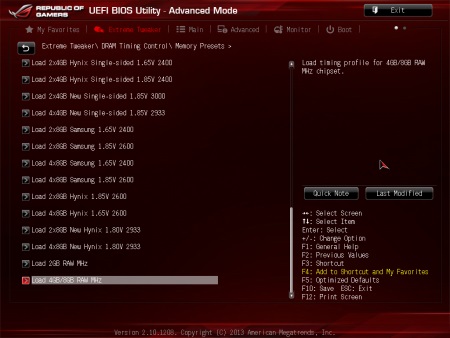

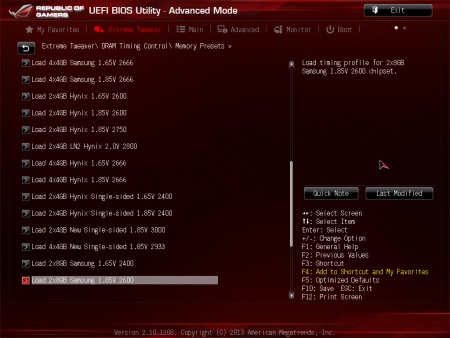

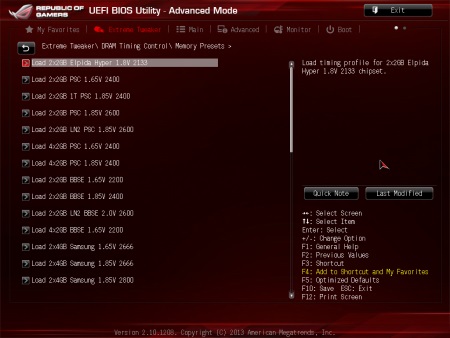

По сравнению с платами, не относящимися к линейке ROG, здесь присутствуют настройки Latency Boundary (эдакий аналог Performance Level времен LGA 775), дополнительная опция «Maximus Tweak», использование которой может в ущерб производительности улучшить совместимость с памятью, но главное – есть отдельный подраздел с готовыми профилями настроек памяти для различных микросхем:
С каждым поколение плат количество профилей все растет, на сей раз их уже больше тридцати.
