Обзор и тестирование материнской платы ASUS Maximus V Extreme (страница 4)
реклама
Возможности BIOS Setup
Подобное меню BIOS уже рассматривалось в обзоре ASUS Maximus V Formula, различия с меню Maximus V Extreme минимальны.
Можно отметить разве что дополнительный подраздел в меню Extreme Tweaker, VGA Tweakers’ Paradise:
В данном меню предоставляется возможность управления напряжением питания 3.3 В PCI-E слотов и двумя напряжениями моста PEX PLX8747. Помимо этого предусмотрена возможность управления настройками напряжений ядра, памяти и PLL для двух графических адаптеров (подключенных к плате специальными проводами, идущими в комплекте поставки; видеокарты должны относиться к линейке ASUS ROG).
В остальном меню разгона Maximus V Formula и Maximus V Extreme совпадают, включая диапазоны изменения напряжений и перечень доступных таймингов.
реклама
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления скоростью оборотов вентиляторов.
Расположение разъемов для подключения вентиляторов на ASUS Maximus V Extreme:
В сумме у материнской платы восемь разъемов для подключения вентиляторов, все восемь разъемов 4-pin, то есть должны быть с поддержкой ШИМ-управления скоростью вращения.
Настройки по управлению скоростью вращения содержатся в разделе UEFI Monitor/Fan Speed Control:
реклама
Разъемы CPU_FAN и CPU_OPT совмещены, в то время как для разъемов CHA_FAN1-3 и OPT_FAN1-3 доступно раздельное управление.
Не совсем удобно то, что на материнских платах серии ROG меню управления скоростью вращения вентиляторов и меню мониторинга скорости вращения находятся на разных вкладках, для мониторинга существует меню Fan Speed Monitor:
Для автоматической регулировки оборотов вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где раскрываются дополнительные настройки. В дополнительных настройках задаются значения минимальной и максимальной скорости вращения вентиляторов, температура процессора, при которой они достигаются. В случае с процессорным вентилятором диапазон доступных значений «Duty Cycle» - от 20 до 100%, диапазон задаваемых температур ЦП – от 20 до 75 градусов. В случае с CHA_FAN диапазон доступных значений «Duty Cycle» – от 60 до 100%, нижняя планка температуры процессора зафиксирована на 40 градусах, а верхняя регулируется до 75. В случае с OPT_FAN доступны значения «Duty Cycle» от 50 до 90% и диапазон температур от 25 до 90 градусов.
Отдельно отмечу, что скорость вращения крыльчаток вентиляторов в разъемах OPT_FAN1-3 задается в зависимости не от температуры процессора, а согласно показаниям термопар, которые можно подключить к материнской плате (в комплекте поставки отсутствуют).
Проверка возможностей регулировки скорости вращения производилась для вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.
Регулировка средствами UEFI:
|
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CPU_OPT |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
OPT_FAN1 |
|
|
OPT_FAN2 |
|
|
OPT_FAN3 |
|
|
Регулировка средствами FAN Xpert 2:
|
Scythe Ultra Kaze 2000 (3-pin), об/мин. |
Zalman ZP1225ALM (4-pin), об/мин. |
CPU_FAN |
|
|
CPU_OPT |
|
|
CHA_FAN1 |
|
|
CHA_FAN2 |
|
|
CHA_FAN3 |
|
|
OPT_FAN1 |
|
|
OPT_FAN2 |
|
|
OPT_FAN3 |
|
|
В разъемах CPU_FAN и CPU_OPT доступно управление оборотами только 4-pin вентиляторов, 3-pin модели будут постоянно работать на максимальной скорости. Разъемы CHA_FAN и OPT_FAN универсальны, поддерживают регулировку скорости вращения как для 3-pin, так и для 4-pin вентиляторов.
По сравнению с Maximus V Formula разница при замерах вписывается в погрешности измерений, поведение плат полностью идентично. Собственно, это немудрено: совпадает и схема расположения разъемов, и используемая микросхема Multi-IO.
В очередной раз для плат ASUS можно отметить, что для регулировки оборотов вентиляторов разумнее использовать не настройки BIOS, а программное обеспечение FAN Xpert 2, обеспечивающее более широкий диапазон регулировки.
Тестовый стенд
реклама
Тестирование ASUS Maximus V Extreme проводилось на следующей конфигурации:
- Процессор: Intel Core i7-2600K 3.4 ГГц (100х34);
- Система охлаждения: Zalman CNPS10X Performa (120*120*25, ~2000 об/мин);
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память: Corsair CMX4GX3M2A1600C7, 2*2 Гбайта DDR3-1600 (7-8-7-20, 1.65 В);
- Видеокарта: NVIDIA GeForce GTX 580 1536 Мбайт 772/1544/1002 МГц;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
Установка напряжений
Для успешного разгона не мешает узнать, на сколько установленные в настройках значения расходятся с реальными. Все замеры производились при помощи мультиметра Mastech MY64. Частота процессора на момент замера – 4 ГГц.
Для начала рассмотрим работу Load-Line Calibration для напряжения питания процессора:
|
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load-Line Calibration Auto |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Regular (0%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Medium (25%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration High (50%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Ultra High (75%) |
|
|
|
|
|
CPU Vcore, Load-Line Calibration Extreme (100%) |
|
|
|
|
|
Исходя из результатов замеров, как и в случае с Maximus V Formula ранее, оптимальным режимом работы Load-Line Calibration является Ultra High, его же материнская плата выставляет и в режиме Auto. В данном режиме расхождение между напряжением питания процессора в простое и под нагрузкой максимально близко к установленному в UEFI значению. Упоминания достойны и показания программного мониторинга, которые максимально близки к цифрам, показываемым мультиметром.
Работа Load-Line Calibration для напряжения питания встроенного графического ядра:
|
|
замер мультиметром, В |
в Cinebench R11.5, замер мультиметром, В |
в OCCT 3.1 GPU, замер мультиметром, В |
в OCCT 3.1 GPU+CPU, замер мультиметром, В |
iGPU, Load-Line Calibration Auto |
|
|
|
|
|
iGPU, Load-Line Calibration Regular (0%) |
|
|
|
|
|
iGPU, Load-Line Calibration High (50%) |
|
|
|
|
|
iGPU, Load-Line Calibration Extreme (100%) |
|
|
|
|
|
В отличие от напряжения питания процессора, здесь в режиме Auto материнская плата выбирает не лучший вариант настроек, а именно – Regular (0%). На самом деле, минимальный разброс напряжений наблюдается в режиме работы High (50%).
Результаты замера вторичных напряжений:
|
|
замер мультиметром, В |
замер мультиметром, В |
CPU PLL |
|
|
|
CPU VTT |
|
|
|
VCCSA |
|
|
|
DRAM Voltage |
|
|
|
PCH |
|
|
|
Вторичные напряжения материнская плата любит завышать, особенно это касается напряжения питания CPU PLL. Схожее поведение можно было наблюдать и у Maximus V Formula, но здесь завышение напряжений чуть сильнее.
Разгон по BCLK
Результат, достигнутый на ASUS Maximus V Extreme, составил 105.2 МГц. Он аналогичен тому, что ранее показала Maximus V Formula, при том, что с данным процессором большинство протестированных еще ранее материнских плат останавливалось на отметке в 105 МГц.
Как и в случае с Maximus V Formula, добиться стабильной работы при базовой частоте 105.2 МГц удалось после установки значений BCLK Skew -4 и CPU I/O Skew -2, в то время как при значениях Auto результат разгона составлял 105 МГц, как и на большинстве других системных плат LGA 1155, рассмотренных ранее.

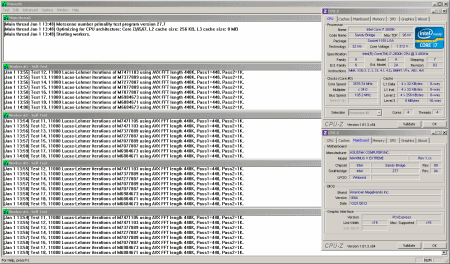

При установке базовой частоты 105.3 МГц материнская плата стартует, и способна загрузить Windows, но зависает при попытке включения стресс-тестов. При значениях 105.4 МГц и выше плата не проходит POST, после чего сбрасывает настройки в штатные значения.
