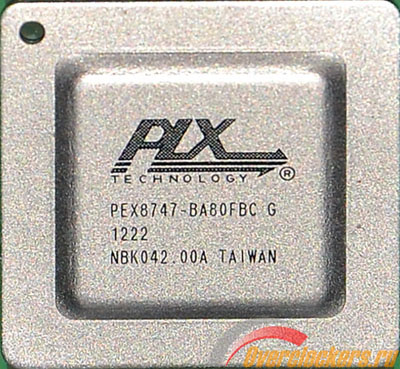

К процессору, несмотря на наличие у него только шестнадцати линий PCI-Express, «подцепили» сразу пять полноразмерных слотов. Понятное дело, что без использования мостов и свитчей тут не обошлось. Для расширения возможностей PCI-E применен мост PLX PEX8747:

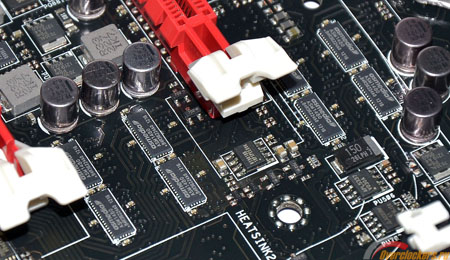

Помимо него использовано восемь микросхем-свитчей ASMedia ASM1480:

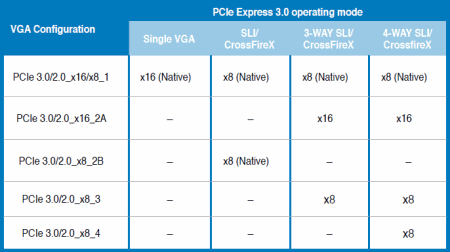

В руководстве пользователя можно увидеть весьма интересную таблицу, которая раскрывает формулу работы графических слотов, идущих от шестнадцати процессорных линий PCI-Express:
реклама
Если изначально при виде моста PEX8747 и восьми свитчей ASM1480 на ум приходит конфигурация, где из шестнадцати процессорных линий на выходе из моста получаются тридцать две, которые при помощи свитчей делились бы либо на два X16 слота, либо на четыре X8 слота, то при обращении к данной таблице теория рушится. Слоты PCI-E 1 и 2B обозначены как Native, то есть идущие от процессора напрямую и не имеющие отношения к мосту PLX, при этом для 2-way SLI и CrossFireX конфигураций в руководстве пользователя изображена схема 8+8 Native, а не 16+16, как было бы при классической схеме подключения слотов через мост PLX.

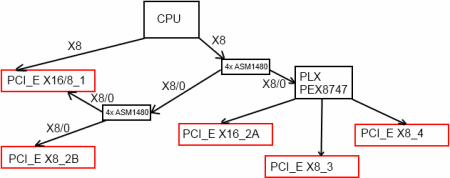

Второй особенностью можно отметить указанную в том же руководстве конфигурацию 4-way SLI/CrossFireX, где формула работы слотов изображена в виде 8(native)+16+8+8. Получается использование сразу сорока линий PCI-Express, из чего следует, что четыре свитча ASM1480 расположены перед мостом PEX8747, остальные четыре расположены между двумя слотами, идущими от процессора напрямую. Это подтверждается и тем, что в конфигурациях с использованием слотов PCI-E x16_2A, PCI-E x8_3 и PCI-E x8_4, порт PCI-E x8_2B становится неработоспособным. Если изобразить схематично, то получается примерно так:
Может и ошибаюсь, но другой возможности реализации указанных в таблице режимов работы слотов я не вижу, и получается так, что мост PEX8747 работает по формуле 16+8+8 при восьми входных линиях.
Интересно, что на плате присутствует не восемь, а одиннадцать микросхем-свитчей ASM1480. Одна из трех микросхем задействована для деления линий PCI-E между портом PCI-E X4 и контроллером Intel Thunderbolt (судя по руководству пользователя, при использовании X4 слота в X4 режиме порт Thunderbolt не может работать в режиме передачи данных). О назначении еще двух микросхем-свитчей сказать затрудняюсь.

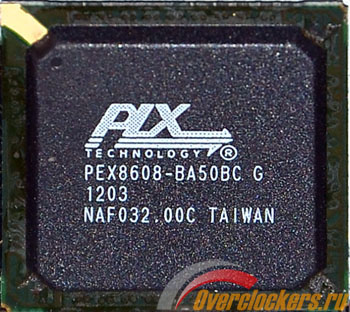

Нехватка идущих от набора системной логики линий PCI-E 2.0 решена использованием еще одной микросхемы-моста, в данном случае речь идет о PLX PEX8608:
Если верить показаниям AIDA64, то через PEX8608 подключен один из контроллеров USB 3.0, а также слот PCI-E X4 (а соответственно, и контроллер Intel Thunderbolt, делящий две из четырех линий PCI Express с данным портом). Все остальные устройства, требующие PCI Express линий, идущих от набора системной логики Intel Z77, подключены напрямую.
реклама
Раз уж заговорили о том, что подключено к PCI-Express, то самое время перечислить:
- Два контроллера ASMedia ASM1042, обеспечивающие четыре дополнительных USB 3.0 порта;
- Два контроллера ASMedia ASM1061, обеспечивающие четыре дополнительных порта SATA 6 Гбит/с;

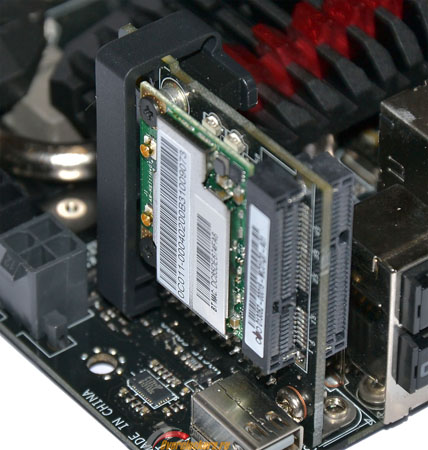

- Дополнительная плата, включающая в себя порт mini-PCI Express и модули Wi-Fi / Bluetooth 4.0. И если Bluetooth контроллер (Broadcom BCM20702A) подключен к шине USB, то Wi-Fi контроллер (Broadcom BCM43228) и порт mini-PCIE подключены к Z77 по PCI-Express шине;
- Сетевой контроллер Intel 82579V;

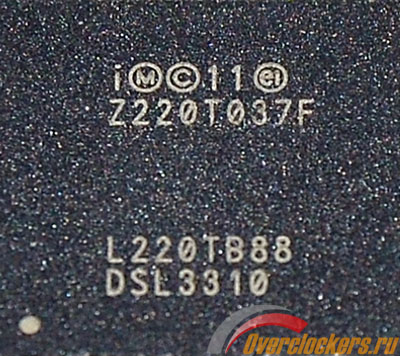

- Thunderbolt контроллер Intel DSL3310. Тут можно отметить, что по сравнению с материнскими платами Gigabyte, используется упрощенный контроллер DSL3310, а не DSL3510, отличия состоят в том, что DLS3310 обеспечивает работу одного Thunderbolt порта и требует двух линий PCI-Express, в то время как DSL3510 обеспечивает работу двух Thunderbolt портов и требует четырех линий PCI-Express.

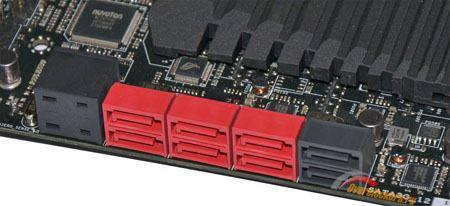

Недалеко от правого нижнего угла материнской платы расположено восемь портов SATA:
Четыре порта из восьми (два SATA 6 Гбит/с и еще два SATA 3 Гбит/с) берут свое начало от Intel Z77, еще четыре SATA 6 Гбит/с – от двух контроллеров ASMedia ASM1061, о которых уже говорилось выше. Чуть левее портов SATA находится модуль Subzero Sense, к которому можно подключить две термопары. С одной стороны, у всех, кто занимается экстремальным разгоном, есть внешние термометры, с другой – показания данных двух термопар можно вывести на монитор в OSD меню модуля OC Key, что кому-то может быть удобнее.

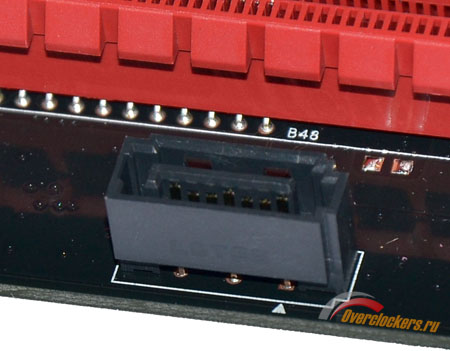

Еще один порт eSATA 3 Гбит/с расположен у нижнего края платы, под слотом PCI-E X8_4:
Видимо, планка с eSATA портом из комплекта поставки должна подсоединяться именно к этому порту.
Интересные для оверклокеров фишки расположены в верхнем левом углу материнской платы:
В их перечень вошли:
- Точки замера напряжений;
- Кнопки включения/перезагрузки системы;
- Индикатор POST-кодов;
- Кнопка GO Button, при помощи которой из-под Windows можно активировать специально созданный профиль настроек разгона;
- Джампер LN2 Mode, позволяющий отодвинуть пороги Cold Boot и Cold Bug;
- Переключатель режима «Slow Mode», позволяющий стабилизировать систему при экстремальном разгоне;
- Колодки VGA Hotwire, позволяющие управлять настройками видеокарт серии ASUS ROG из BIOS материнской платы, либо в меню OC Key;
- Набор переключателей, позволяющий отключать порты PCI-Express.
реклама

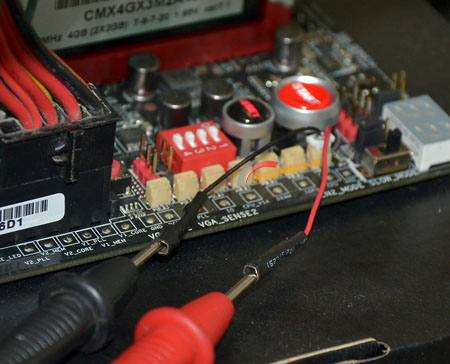

Интересно, что точки замера напряжений реализованы как в виде привычных точек, так и в виде колодок, к которым подсоединяются отдельные провода для удобства использования:
Всего в комплекте поставки два набора проводов, то есть одновременно можно контролировать два напряжения на выбор.

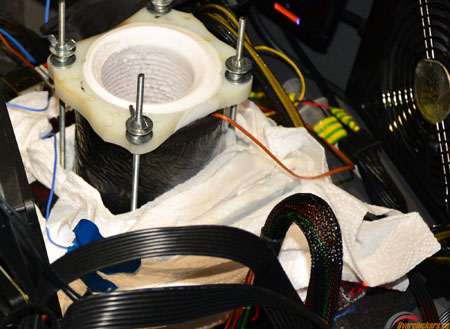

Отмечу не совсем удобное расположение всего «оверклокерского блока»: при охлаждении памяти жидким азотом доступ к данному блоку серьезно осложняется, ибо пространство, окружающее слоты памяти, подлежит теплоизоляции:

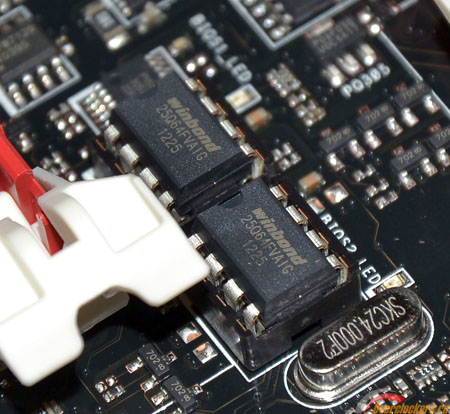

Помимо вышеописанного блока, к приятным особенностям платы можно отнести применение двух микросхем BIOS, причем, что интересно, обе микросхемы съемные:

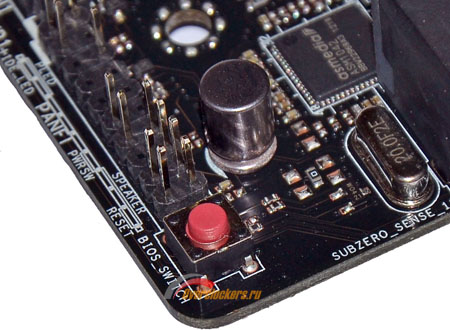

Использование такой схемы повышает защиту платы от повреждений BIOS, либо от экспериментов с модификацией прошивки. Дополнительно, в правом нижнем углу платы расположена кнопка переключения микросхем:
В качестве звукового кодека на материнской плате используется Realtek ALC898:
В отличие от Maximus V Formula, данный звуковой кодек не накрыт крышкой с надписью Supreme FX и не оснащен дорожкой с подсветкой. На сей раз пустыми «украшательствами» производитель не занимался. С другой стороны, на Maximus V Formula все же был усилитель наушников, которого нет у Maximus V Extreme.

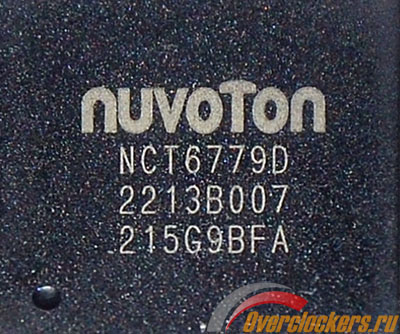

В качестве Multi-IO используется микросхема Nuvoton NCT6779D:

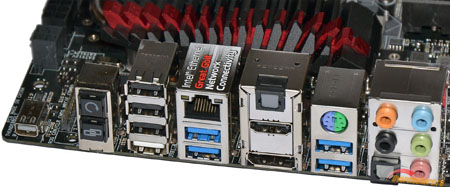

На задней панели ASUS Maximus V Extreme расположены:
- Один разъем Thunderbolt;
- Одна кнопка USB BIOS Flashback;
- Одна кнопка ASUS ROG Connect;
- Четыре порта USB 2.0, включая порт для ROG Connect;
- Четыре порта USB 3.0;
- Один совмещенный PS/2 для клавиатуры/мыши;
- Один DisplayPort;
- Один HDMI;
- Один eSATA 3 Гбит/с;
- Один LAN;
- Оптический выход S/PDIF;
- Пять аудио входов/выходов 3.5-мм mini-jack.
По сравнению с Maximus V Formula изменения невелики: на задней панели отсутствует порт eSATA 3 Гбит/с, зато присутствуют Thunderbolt и совмещенный для клавиатуры/мыши порт PS/2. Пустое пространство для установки модуля Wi-Fi / Bluetooth 4.0 на сей раз расположено между Thunderbolt и кнопками USB BIOS Flashback / ASUS ROG Connect, объединенными в один блок.
