Разгон оперативной памяти

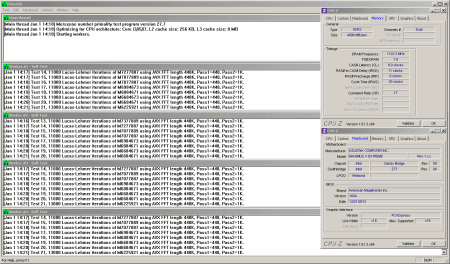

ASUS Maximus V Extreme без проблем заработала с множителем памяти x21.33, хотя для этого пришлось переключить значение Maximus Tweak в режим Mode 1. С установкой множителя x21.33 и CL7, как и на других материнских платах ASUS Z77, проблем не возникло:

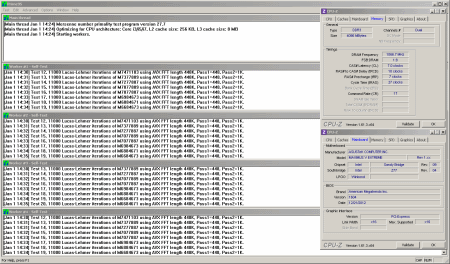

При этом установка множителя частоты работы памяти x21.33 не сказалась на максимально стабильном значении базовой частоты, как итог, материнской плате покорилась частота работы памяти 2245 МГц.
Разгон процессора
реклама
О процессе экстремального разгона можно почитать в отчете о ASUS Open Overclocking Cup 2012, здесь же рассмотрим разгон стендового i7-2600K в рамках воздушного охлаждения.
Поведение материнской платы при разгоне максимально совпадало с поведением протестированных ранее Maximus V Formula и P8Z77 WS. Хотя свой отпечаток привнесла калининградская зима и снижение комнатной температуры на 3-4 градуса по сравнению с предыдущими тестами. Итого, максимальный достигнутый результат составил 4900 МГц:
Вероятнее всего, при равенстве комнатной температуры на материнской плате был бы получен тот же результат в 4890-4893 МГц, что и на P8Z77 WS с Maximus V Formula.

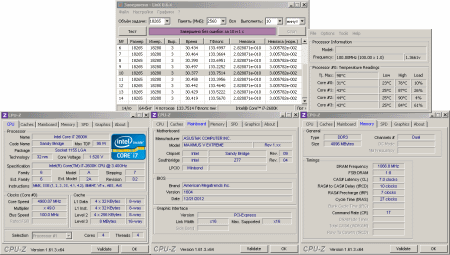

Установлено напряжение питания процессора 1.51 В и режим Load-Line Calibration Ultra High (75%), по результатам замеров вышло 1.515 В в простое и 1.502 В под нагрузкой. Показания программного мониторинга в простое/под нагрузкой – 1.52 / 1.504 В.
Модуль OC Key
При рассмотрении процесса разгона CPU на данной плате нельзя не остановиться на работе модуля OC Key.
реклама
Он подключается между кабелем монитора и видеовыходом графического адаптера (DVI-D, соответственно, поддерживается только «цифра»). Такая компоновка позволяет выводить на экран OSD меню. Для работы OC Key необходимо соединить его проводом с соответствующим разъемом материнской платы, а к USB порту, помеченному для ROG Connect (белого цвета), нужно подключить дополнительную клавиатуру, с которой и будет осуществляться все управление системой.
После того как система будет в сборе, OC Key активируется зажатием кнопки ROG Connect на 3-4 секунды. В дальнейшем, кратковременное нажатие данной кнопки переключает клавиатуру между режимами работы с Windows и с OC Key.

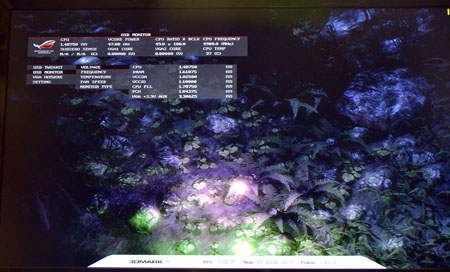

Здесь можно «на лету» управлять значением базовой частоты и коэффициента умножения процессора, а также всеми доступными в BIOS напряжениями питания.

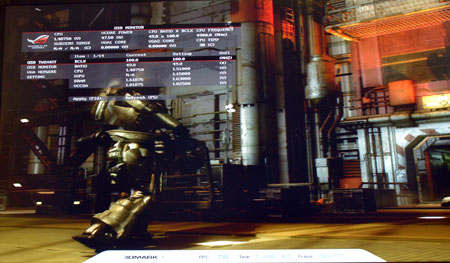

Не лишней можно назвать и вкладку мониторинга:
Пусть возможности мониторинга и не так востребованы, как возможности разгона, но в деле не помешают.
Тестирование производительности
В данном разделе статьи можно ознакомиться с результатами тестирования производительности ASUS Maximus V Extreme. В качестве конкурентов выступят рассмотренные ранее Gigabyte GA-Z77X-UP5 TH, Sapphire PURE Platinum Z77K, ASRock Fatal1ty Z77 Performance, ASRock Z77 Extreme6, ASUS Maximus V Formula, ASUS P8Z77-I Deluxe, ASUS P8Z77 WS, ASUS P8Z77-V PRO, Gigabyte GA-Z77X-UD3H, ASUS Sabertooth Z77, Gigabyte GA-Z77X-UD5H, ASRock Z68 Extreme3 Gen3 и Biostar TP67XE. Тестирование произведено как на одинаковых настройках частот процессора/памяти, так и в режиме максимального разгона для каждой из материнских плат.
В связи с чрезмерным разрастанием размеров таблиц, в них не включены результаты производительности бюджетных плат, а именно Gigabyte GA-Z77MX-D3H TH, ASUS P8Z68-V LX, Gigabyte GA-Z68AP-D3, ASRock Z68 Pro3 Gen3, ASRock Z77 Pro4, ASRock Z77 Pro3 и ASRock Z75 Pro3.
В дальнейшем, при тестировании других материнских плат LGA 1155 набранная статистика будет пополняться.
Методика тестирования
Для теста производительности использовались следующие приложения и настройки:
- LinX 0.6.4, объем задачи 18265 (2560 Мбайт памяти). Итоговый результат – лучший по итогам десятиминутного теста.
- Super Pi Mod 1.5 XS, режим 1М. Итоговый результат – лучший по итогам пяти замеров.
- wPrime v.1.55, режимы 32М и 1024М. Итоговый результат – лучший по итогам пяти замеров для 32М и по итогам трех замеров для 1024М.
- Fritz Chess Benchmark v.4.2, итоговый результат – лучший по итогам пяти замеров.
- Maxon Cinebench R10 x64, тест xCPU, итоговый результат – лучший по итогам пяти замеров.
- Maxon Cinebench 11.5 x64, итоговый результат – лучший по итогам пяти замеров.
- POV-Ray v3.7 RC3, Benchmark All CPU’s, итоговый результат – лучший по итогам трех замеров.
- TOC F@H Bench v.0.4.8.1, тест: Dgromacs 2, итоговый результат – лучший по итогам трех замеров.
- WinRar X64 4.0, встроенный тест, итоговый результат – лучший по итогам пяти замеров.
- 7-Zip 9.20, встроенный тест, итоговый результат – лучший по итогам пяти замеров.
- Adobe Photoshop CS5, применение фильтра Surface Blur к .bmp файлу с разрешением 12000*9000 и размером в 308 Мбайт, итоговый результат – лучший по итогам трех замеров.
- MeGUI 0.3.5, режим x264 AVCHD (DVD5/9). Modes: Automated 2pass, bitrate 2000, Presets: Slow. Исходный файл – записанный утилитой FRAPS тридцатисекундный .avi ролик, 1920x1080, 901 кадр/1.3 Гбайт. За итоговый результат принято время, затраченное на Queue Analysis Pass и перекодирование ролика. Взят лучший результат по итогам трех замеров.
- dBpoweramp Music Converter 14, сравнение производительности в двух режимах, Wave-mp3 (lame), VBR, 240 Кбит/с, Encoding: Slow (High Quality) и Wave-flac, compression level 8. Тестирование производилось на двадцати двух wave файлах общим объемом 1.59 Гбайт, итоговый результат – лучший по итогам пяти замеров.
В качестве режима для сравнения производительности на равных частотах использовались следующие настройки:
- Частота работы процессора: 4 ГГц (100х40);
- Частота работы памяти: 1600 МГц;
- Тайминги памяти: 7-8-7-20 (tCL-tRCD-tRP-tRAS), Command Rate 1T.
реклама
Вторым режимом являются настройки максимального стабильного разгона для каждой из материнских плат.
Для ASUS Maximus V Extreme это:
- Частота работы процессора: 4900 МГц (100x49);
- Частота работы памяти: 2133 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для Gigabyte GA-Z77X-UP5 TH это:
- Частота работы процессора: 4871 МГц (101.5x48);
- Частота работы памяти: 2165 МГц;
- Тайминги памяти: 9-11-10-26 1T.
Для Sapphire PURE Platinum Z77K это:
- Частота работы процессора: 4703 МГц (102.24x46);
- Частота работы памяти: 2181 МГц;
- Тайминги памяти: 9-10-10-26 1T.
Для ASRock Fatal1ty Z77 Performance это:
- Частота работы процессора: 4820 МГц (100x48);
- Частота работы памяти: 2142 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASRock Z77 Extreme6 это:
- Частота работы процессора: 4800 МГц (100.41x48);
- Частота работы памяти: 2133 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASUS Maximus V Formula это:
- Частота работы процессора: 4893 МГц (99.88x49);
- Частота работы памяти: 2131 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для ASUS P8Z77-I DELUXE это:
- Частота работы процессора: 4806 МГц (100.1x48);
- Частота работы памяти: 2136 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для ASUS P8Z77 WS это:
- Частота работы процессора: 4890 МГц (99.8x49);
- Частота работы памяти: 2129 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для ASUS P8Z77-V PRO это:
- Частота работы процессора: 4835 МГц (100.73x48);
- Частота работы памяти: 2149 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для Gigabyte GA-Z77X-UD3H это:
- Частота работы процессора: 4833 МГц (100.69x48);
- Частота работы памяти: 2148 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASUS Sabertooth Z77 это:
- Частота работы процессора: 4828 МГц (100.59x48);
- Частота работы памяти: 2146 МГц;
- Тайминги памяти: 7-10-7-27 1T.
Для Gigabyte GA-Z77X-UD5H это:
- Частота работы процессора: 4830 МГц (100.62x48);
- Частота работы памяти: 2147 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для ASRock Z68 Extreme3 Gen3 это:
- Частота работы процессора: 4829 МГц (100.6x48);
- Частота работы памяти: 2146 МГц;
- Тайминги памяти: 8-10-7-27 1T.
Для Biostar TP67XE это:
- Частота работы процессора: 4802 МГц (104.4x46);
- Частота работы памяти: 1948 МГц;
- Тайминги памяти: 6-9-6-24, Command Rate 1T.
Результаты тестов
Сравнение на равных частотах
|
Maximus V Extreme |
GA-Z77X-UP5 TH |
PURE Platinum Z77K |
Fatal1ty Z77 Performance |
Z77 Extreme6 |
Maximus V Formula |
P8Z77-I DELUXE |
P8Z77 WS |
P8Z77-V Pro |
GA-Z77X-UD3H |
Sabertooth Z77 |
GA-Z77X-UD5H |
Z68 Extreme3 Gen3 |
TP67XE |
LinX, Гфлопс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SuperPi 1M, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wPrime 32M, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wPrime 1024M, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Fritz Chess Benchmark, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cinebench R10, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cinebench R11.5, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
POV-Ray, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TOC F@H Bench, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
WinRar Bench, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7-Zip Bench, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Photoshop CS5, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MeGUI, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-mp3 (lame), с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-flac, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
При сравнении на равных частотах уровень производительности Maximus V Extreme находится в лидирующей группе, среди таких плат как ASUS P8Z77WS и Maximus V Formula, а также Gigabyte GA-Z77X-UP5 TH.
Сравнение в режиме максимального разгона
|
Maximus V Extreme |
GA-Z77X-UP5 TH |
PURE Platinum Z77K |
Fatal1ty Z77 Performance |
Z77 Extreme6 |
Maximus V Formula |
P8Z77-I DELUXE |
P8Z77 WS |
P8Z77-V PRO |
GA-Z77X-UD3H |
Sabertooth Z77 |
GA-Z77X-UD5H |
Z68 Extreme3 Gen3 |
TP67XE |
LinX, Гфлопс |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
SuperPi 1M, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wPrime 32M, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
wPrime 1024M, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Fritz Chess Benchmark, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cinebench R10, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cinebench R11.5, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
POV-Ray, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
TOC F@H Bench, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
WinRar Bench, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
7-Zip Bench, баллы |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Photoshop CS5, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
MeGUI, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-mp3 (lame), с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
dBpoweramp Music Converter, Wave-flac, с |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Здесь Maximus V Extreme лидирует уже практически во всех тестах производительности. Этому способствует и чуть более высокая частота работы процессора, и более агрессивные настройки субтаймингов памяти, частично взятые из пресета Tight 2x2GB PCS Profile.
Заключение
ASUS Maximus V Extreme является логическим продолжением линейки ROG плат для LGA 1155. Если Maximus V Formula частично своим видом и возможностями привлекала аудиторию игроков и просто любителей производительных систем и моддинга, то здесь основные улучшения коснулись повышения удобства платы при разгоне системы. Доплатив меньше трех тысяч рублей, пользователь получает в распоряжение колодку для подключения двух термопар (показания которых можно вывести на экран через OSD меню), модуль OC Key, более удобную реализацию точек замера напряжений, а также возможность управления настройками напряжений для двух видеокарт.
К приятным дополнениям можно отнести использование двух микросхем BIOS и переключателя между ними, более расширенную конфигурацию графических портов с применением моста PLX PEX8747 и возможность выключать ненужные PCI-E слоты при помощи специальных переключателей. Еще одним (но уже незаметным на фоне остальных) бонусом можно назвать наличие одного порта Thunderbolt.
Остались и присущие Maximus V Formula особенности, такие как приемлемый температурный режим преобразователя питания процессора, адекватность показаний программного мониторинга, правильная реализация алгоритмов работы Load-Line Calibration. Сюда же можно отнести наличие кнопок включения/перезагрузки системы и индикатора POST-кодов, готовые профили настроек для различных микросхем оперативной памяти. Любители бенчмаркинга не пройдут мимо возможностей, предоставляемых режимами Slow Mode и LN2 Mode, полезным дополнением можно считать и наличие индикации активности HDD.
Чем приходится расплачиваться? По сравнению с Maximus V Formula у старшей платы нет встроенного усилителя наушников, а за все дополнительные возможности приходится расплачиваться ее размерами, которые составляют 305х272 мм. Такая системная плата влезет далеко не в каждый корпус.
Плюсы:
- Наличие двух съемных микросхем BIOS, и кнопки-переключателя между ними;
- Индикатор POST-кодов и кнопки включения/перезагрузки системы;
- Наличие индикации активности HDD;
- Переключатели Slow Mode и LN2 Mode, кнопка GO Button;
- Наличие интерфейса ROG connect и модуля OC Key;
- Поддержка управления настройками видеокарт средствами материнской платы;
- Два разъема для подключения термопар;
- Мощный преобразователь питания CPU;
- Качественно реализованная система охлаждения;
- Широкие возможности по управлению оборотами вентиляторов;
- Наличие гибких режимов Load-Line Calibration для напряжения питания процессора;
- Честные показания программного мониторинга напряжения питания ЦП;
- Наличие профилей настроек разгона памяти для различных микросхем;
- Хорошие возможности разгона процессора.
Минусы:
- Высокая цена (11400-11600 рублей на момент тестирования);
- Большие размеры платы (305х272 мм).
