Обзор и тестирование материнской платы ASUS Maximus V Extreme (страница 3)
реклама

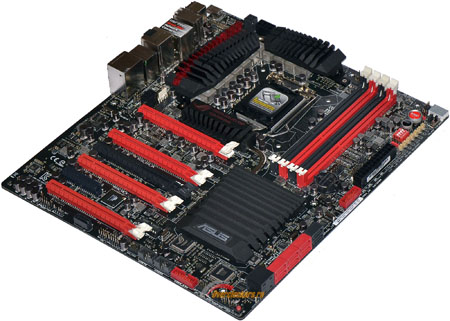

Фотография материнской платы, позволяющая оценить высоту компонентов:

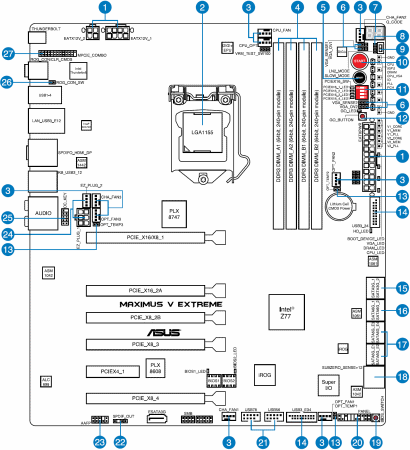

Расположение элементов.
реклама
Система охлаждения
Она состоит из двух групп по два радиатора, первая отводит тепло от силовых элементов преобразователей питания процессора и встроенного графического ядра, вторая группа – от Intel Z77 и от моста PLX PEX8747. Все радиаторы достаточно крупные, во всех случаях применено винтовое крепление.

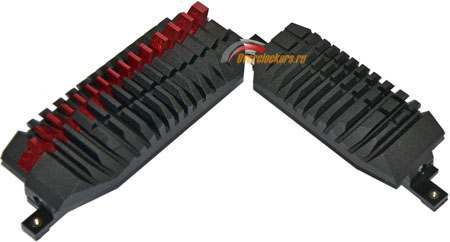

Радиаторы преобразователей питания:
Интересно, что по сравнению с теплорассеивателями Maximus V Formula, здесь не предусмотрена возможность подключения к жидкостному охлаждению.
Используется термопрокладка средней толщины, контакт силовых элементов и радиатора равномерен.

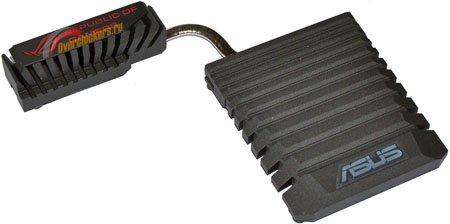

Немалых размеров и радиаторы, установленные для охлаждения PLX PEX8747 и Intel Z77:
реклама
Можно отметить еще один интересный факт – для Z77 и PEX8747 применены разные термоинтерфейсы. В первом случае нанесена привычная по многим другим материнским платам ASUS густая липкая субстанция, напоминающая высохшую «жевательную резинку»:

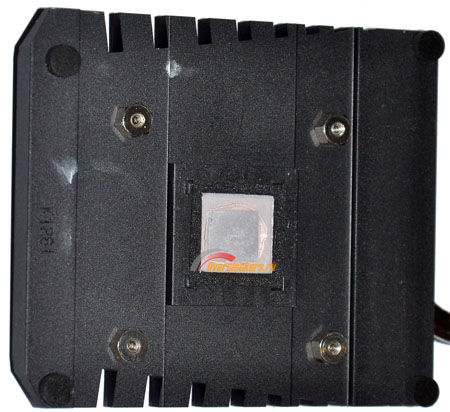

А вот на PEX8747 используется пропитанный термопастой бинт:
Для создания максимально стрессовых для материнской платы условий, во время температурных замеров на процессоре использовалось жидкостное охлаждение, при этом радиаторы системной платы оставались без обдува. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера ~20-21 градус по Цельсию.
Проверка эффективности системы охлаждения была произведена для режима частоты работы ЦП 4900 МГц/1.502 В.
|
в простое |
под нагрузкой |
Радиатор преобразователя питания сверху от процессорного разъема |
|
|
Радиатор преобразователя питания слева от процессорного разъема |
|
|
Радиатор системной логики |
|
|
Радиатор PLX моста |
|
|
По сравнению с Maximus V Formula температуры выше, но здесь в качестве охлаждения процессора при замере температуры использовалось жидкостное охлаждение, что предъявляет к материнской плате более высокие требования. В любом случае, запас по температурному режиму остался солидным.
Система питания
Преобразователь питания процессора выполнен по схеме 8+4+2+1, восемь фаз отведено под питание CPU VCore, четыре фазы обеспечивают питание IGPU, две фазы отвечают за питание CPU VTT, и одна фаза – за питание VCCSA.

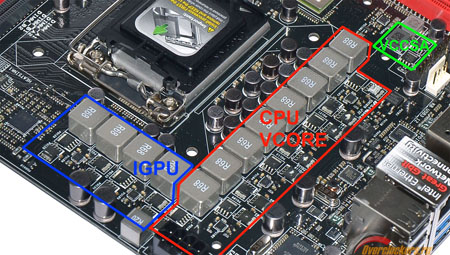

Четыре фазы питания IGPU расположены над процессорным разъемом, восемь фаз VCore размещены слева от него:

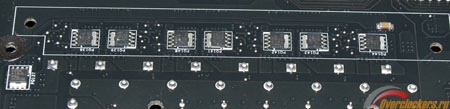

Основной ШИМ-контроллер, отвечающий за питание CPU VCore и IGPU, промаркирован как ASP1000C:
реклама
Скорее всего, под видом APS1000C скрывается International Rectifier IR3567, в случае с данной материнской платой работающий по формуле 4+2. Отмечу, что маркировка ШИМ-контроллера, как и всей остальной элементной базы, очень трудно читаема, ибо «съедена» термопрокладками. Драйверы/удвоители фаз промаркированы как ASP0A13, скорее всего, это International Rectifier IR3598.

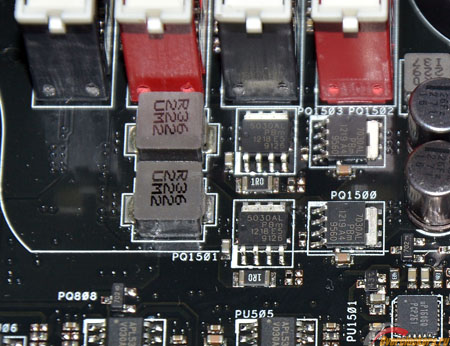

На каждую из восьми фаз питания процессора приходится по два NXP PH5030AL и по одному NXP PH7030AL . При этом часть PH5030AL расположена с обратной стороны платы:
В питании IGPU применено по одному PH5030AL и PH7030AL на фазу.

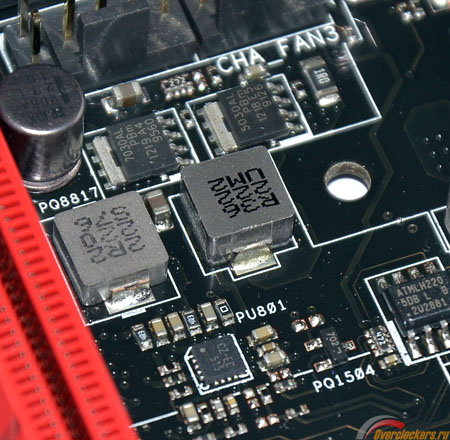

Преобразователь питания VCCSA расположен чуть ниже преобразователя CPU VCore:
В качестве транзисторов используется по одному PH5030AL и PH7030AL, контроллер промаркирован как CZ-EC, скорее всего, это что-то из ассортимента Richtek.
Двухфазный преобразователь питания CPU VTT из-за нехватки места разместился аж под слотами оперативной памяти:
В качестве контроллера применен UP1606 производства uPI Semiconductor. В качестве транзисторов используются PH5030AL и PH7030AL, по одному на каждую фазу.
Преобразователь питания памяти двухфазный:
Контроллер промаркирован как ASP1101, в качестве драйверов использована пара CHiL CHL8515 (расположена с обратной стороны платы), в качестве транзисторов используются по два PH7030AL на фазу.
Технические характеристики
Поддерживаемые процессоры | Intel Socket 1155 for 3rd/ 2nd Generation Core i7/ Core i5/ Core i3/ Pentium/ Celeron Processors Supports Intel 22 nm CPU Supports Intel 32 nm CPU Supports Intel Turbo Boost Technology 2.0 |
Системная шина, частота | DMI, 5000 МГц |
Системная логика | Intel Z77 |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066/ 1333/ 1600/ 1866 (разгон)/ 2133 (разгон)/ 2200 (разгон)/ 2400 (разгон)/ 2600 (разгон)/ 2666 (разгон)/ 2800 (разгон) МГц |
Слоты расширения | 1x PCI-E 3.0 X16/8; 1x PCI-E 3.0 X16; 1x PCI-E 3.0 X8/0; 2x PCI-E 3.0 X8; 1x PCI-E 2.0 X4; |
Поддержка Multi-GPU | SLI, CrossFireX в конфигурациях до четырех графических адаптеров по формуле 3.0 8+16+8+8. |
Поддержка SATA/RAID | Intel Z77: 2x SATA 6 Гбит/с, 2x SATA 3 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5 2x ASMedia ASM1061: 4x SATA 6 Гбит/с |
Поддержка eSATA | Intel Z77: 1x eSATA 3 Гбит/с |
Поддержка IDE и FDD | Нет |
Сеть | Intel WG82579V: Gigabit LAN Broadcom BCM43228: Wi-Fi 802.11 a/b/g/n Supports dual band frequency 2.4/5 GHz Broadcom BCM20702A: Bluetooth V4.0 Bluetooth V3.0+HS |
Аудио | Realtek ALC898 7.1-Channel High Definition Audio CODEC - Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking Audio Feature : - Blu-ray audio layer Content Protection - Optical S/PDIF out port(s) at back panel - Optical S/PDIF in port(s) at back panel |
USB 2.0 | 8x USB 2.0 (Intel Z77) |
USB 3.0 | Intel Z77: 4x USB 3.0 2 x ASMedia ASM1042: 4x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6779D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V, 4-pin ATX 12V, 6-pin PCI-E |
Разъемы задней панели | 1 x Thunderbolt 1 x Кнопка USB BIOS Flashback 1 x Кнопка ASUS ROG Connect 4 x USB 2.0, включая порт для ROG Connect 4 x USB 3.0 1 x совмещенный PS/2 для клавиатуры/мыши 1 x DisplayPort 1 x HDMI 1 x eSATA 3 Гбит/с 1 x LAN Оптический выход S/PDIF 5 аудио входов/выходов 3.5-мм mini-jack |
Фирменные технологии | mPCIe Combo (mPCIe/mSATA combo card) ROG OC Key - OSD TweakIt - OSD Monitor ROG Connect: - RC Diagram - RC Remote - RC Poster - GPU TweakIt Extreme Engine Digi+ II: - 8 -phase CPU power design + 4 -phase iGPU power design - 2 -phase Memory power design ROG Extreme OC kit: - Subzero Sense - VGA Hotwire - Slow Mode - LN2 Mode - PCIe x16 Lane Switch - EZ Plug ProbeIt UEFI BIOS features: - ROG BIOS Print - GPU.DIMM Post iROG Extreme Tweaker Loadline Calibration USB BIOS Flashback Overclocking Protection: - ASUS C.P.R.(CPU Parameter Recall) ASUS TurboV EVO: - TurboV ASUS EPU: - EPU ASUS Wi-Fi GO! - Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send ASUS Exclusive Features: - AI Suite II - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker ASUS Quiet Thermal Solution: - ASUS Fan Xpert 2 ASUS EZ DIY: - ASUS O.C. Profile - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
Размеры, мм | 305 x 272 |
Форм-фактор | Extended ATX. |
