Вступление

400x250  30 KB

Видеокарта Gigabyte Radeon HD 5870 Super Overclock (GV-R587SO-1GD) впервые была представлена публике в начале этого года на выставке Consumer Electronics Show 2010 (CES 2010). Вначале её планировали выпустить с частотами, повышенными до 1000/5200 МГц относительно 850/4800 МГц у эталонных видеокарт Radeon HD 5870. Позже номинальные частоты были снижены до 950/5000 МГц, но и после этого объект нашего тестирования остался самой быстрой видеокартой среди всех Radeon HD 5870.

Для сравнения, частоты других нереференсных Radeon HD 5870 составляют "всего лишь" 900/4800 МГц у MSI R5870 Lightning, 900/4900 МГц у Asus HD 5870 Matrix, 900/5000 МГц у XFX Radeon HD 5870 Black Edition и 925/4900 МГц у Sapphire Radeon HD 5870 TOXIC. Одного превосходства над конкурентами в «штатной» производительности мало для безоговорочной победы в своем классе, но этого достаточно, чтобы обратить внимание на данный вариант Radeon HD 5870 и изучить его подробнее.

После изучения пресс-релизов мы узнаём о том, что Gigabyte Radeon HD 5870 Super Overclock поддерживает целый ряд фирменных технологий:

  • Ultra Durable VGA+ – аналог технологии Ultra Durable 3, применяемой при производстве материнских плат Gigabyte;
  • NEC Proadlizer – использование пленочных конденсаторов в системе питания, способных работать с частотой переключения до 1 ГГц;
  • GPU Gauntlet Sorting – использование отборных графических процессоров, способных работать на повышенных частотах;
  • OC Guru – фирменная утилита для тех, кому мало «заводского» разгона. Позволяет программное управление частотами и напряжениями на GPU и видеопамяти;
  • Anti-turbulence Inclined Dual Fan – применение в системе охлаждения четырех тепловых трубок и двух вентиляторов, расположенных под небольшим наклоном относительно плоскости видеокарты. По заявлению производителя данная система охлаждения эффективней референсной на 13°C.
  • Dedicated Voltage Read Point Desing – наличие на PCB выделенных точек для мониторинга напряжений;

Характеристики

Основные отличия Gigabyte HD 5870 Super Overclock от референсных видеокарт Radeon HD 5870 перечислены в таблице:





Характеристика
Gigabyte HD 5870 SOC
Reference HD 5870
Объём памяти, Мбайт
1024
1024
Тип памяти
GDDR5
GDDR5
Частота GPU, МГц
950
850
Частота памяти, МГц
1250 (5000)
1200 (4800)
Напряжение GPU, В
1.20
1.15
Напряжение памяти, В
1.60
1.50
Система питания
6 фаз GPU / 1 фаза GDDR5
4 фазы GPU / 2 фазы GDDR5
Цена, $
499
399

Упаковка и комплектация

Видеокарта попала ко мне упакованной в антистатический пакетик и без комплекта. Как выглядит коробка от Gigabyte Radeon HD 5870 SOC можно посмотреть в Google. Комплектация экземпляров, поступивших в продажу, помимо самой видеокарты, включает в себя следующее:

  • руководство пользователя;
  • диск с драйверами и программным обеспечением;
  • два переходника питания Molex <-> 6-pin PCI-E;
  • переходник DVI-DSub;
  • мостик Crossfire.

Для продукта такого уровня комплектация довольно скромная, но все необходимое для работы присутствует. Нет ни одной игры или программы, а также серийного номера к ним или купона для скачивания. Наверное, так даже лучше – не нужно платить за то, что может и не понадобится. Или за то, что можно получить альтернативными путями.

Дизайн PCB и система питания

Видеокарта с установленной системой охлаждения выглядит следующим образом:

450x228  31 KB. Big one: 1500x759  221 KB

На обратной стороне нет греющихся элементов, поэтому нет и пластин для её охлаждения:

450x218  36 KB. Big one: 1500x725  293 KB

Набор внешних интерфейсов стандартный и совпадает с референсными Radeon HD 5870: один порт HDMI, один Display Port и пара Dual-Link DVI





450x189  19 KB. Big one: 1500x629  130 KB

Длина PCB такая же, как у карт эталонного дизайна – 270 мм. Высота – стандартная. Для подключения дополнительного питания используются два разъёма 6-pin PCI-E. В наличии также пара разъемов для соединения видеокарт в режиме Crossfire.

Верхний разъём DVI припаян к плате, поэтому она всегда будет занимать два слота на материнской плате. Замена охлаждения на однослотовое или даже удаление крепежной планки не поможет превратить видеокарту в однослотовую. Это особенность большинства моделей HD 5xxx, как референсных, так и собственного дизайна. Раньше, на Radeon HD 4xxx, такого не было. На видеокартах NVIDIA этого нет и сейчас, включая последнюю серию GeForce 4xx GTX.

450x210  32 KB. Big one: 1500x699  241 KB 450x211  37 KB. Big one: 1500x703  283 KB

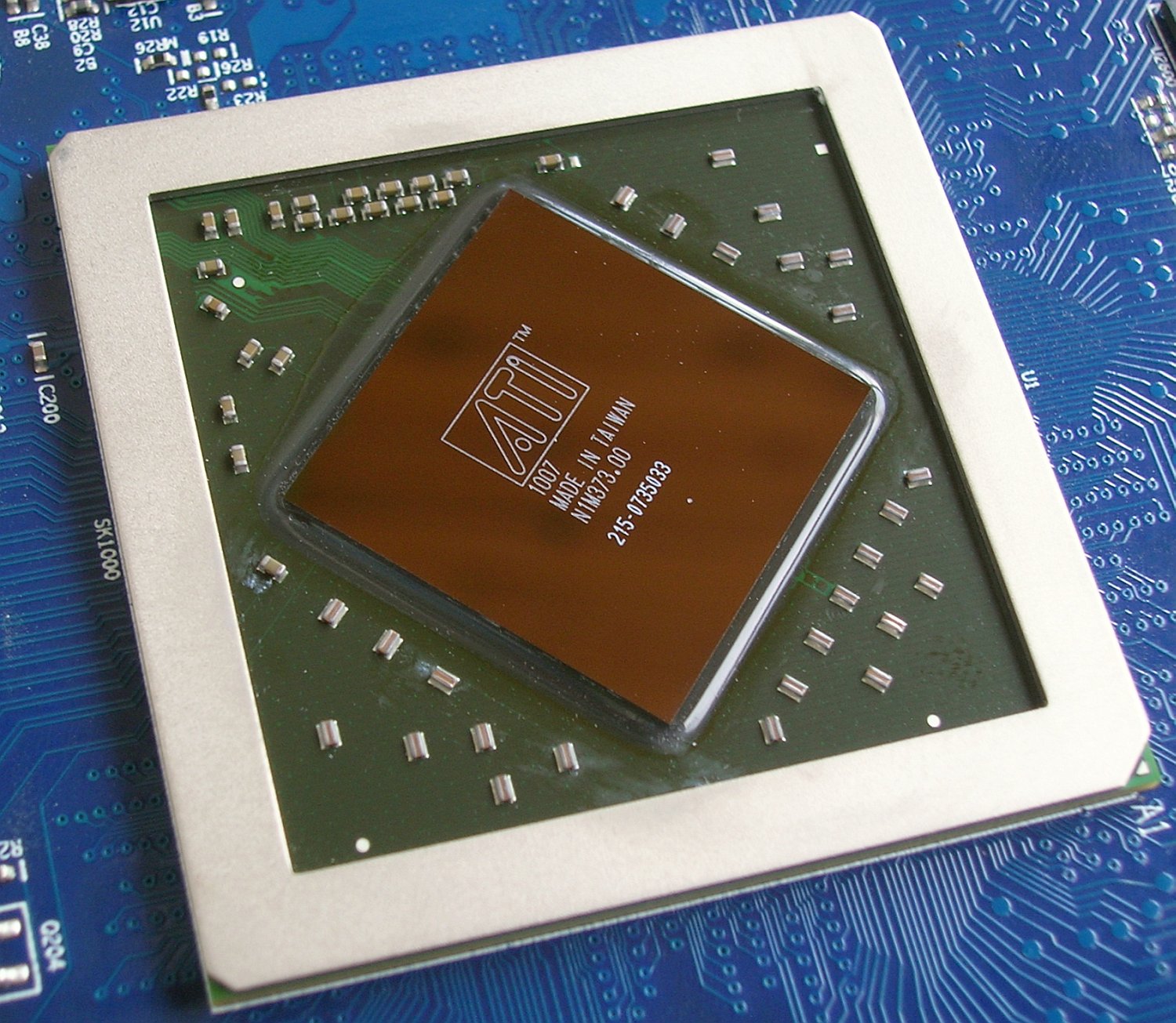

На видеокарту установлен графический процессор RV870 (Cypress), выпущенный на 7-й неделе 2010 года:

450x392  50 KB. Big one: 1500x1305  356 KB

Сверху на GPU наклеена алюминиевая защитная рамка, предохраняющая кристалл от сколов. Её высота не превышает высоту самого GPU, поэтому она не создает проблем в случае использования альтернативной системы охлаждения.

Гигабайт видеопамяти GDDR5 установлен в виде восьми микросхем H5GQ1H24AFR-T2C производства Hynix:

450x322  44 KB. Big one: 800x573  105 KB

Эти микросхемы рассчитаны на работу с частотой 1250 МГц (эффективная частота 5000 МГц) при напряжении 1.5 В (Vdd/Vddq). Номинальная частота памяти на Gigabyte Radeon HD 5870 Super Overclock совпадает со штатной частотой использованных микросхем памяти, а вот напряжение на ней по умолчанию поднято до 1.6 В.





Теперь рассмотрим систему питания видеокарты. Большинство элементов системы питания расположено с левой стороны:

450x375  72 KB. Big one: 1500x1250  510 KB

В правой части видеокарты находится только та часть системы питания, которая отвечает за напряжение на контроллере памяти (Vddci).

Одно из основных отличий Gigabyte Radeon HD 5870 Super Overclock – использование в системе питания пленочных конденсаторов NEC/TOKIN Proadlizer PF/A Series. Все они расположены на обратной стороне видеокарты – три в системе питания GPU, один в системе питания видеопамяти и еще один для напряжения Vddci.

450x300  52 KB. Big one: 1239x894  280 KB

Кроме пленочных, используются и обычные твердотельные конденсаторы Sanyo OS-CON SEPC 820µF 2.5V (10 штук для Vgpu и по 3 штуки для Vmem и Vddci) и Fujitsu FP 271µF 16V (8 штук для Vcc).

Также применяются дроссели с ферритовым сердечником "Metal Choke" – шесть штук R30 для Vgpu и по одному R80 для Vmem и Vddci. Технология DrMOS не используется, вместо этого на видеокарте установлены транзисторы с пониженным сопротивлением канала (Low RDS(on)) – NTMFS4835N производства On Semiconductor.

450x272  40 KB. Big one: 800x483  94 KB

Система питания графического процессора 6-фазная. Контроллер напряжения на GPU – Analog Devices ADP4100:

1338x964  413 KB. Big one: 450x324  71 KB





В этом контроллере отсутствует поддержка I2C, необходимая для реализации программного управления напряжением. Но такая возможность у видеокарты есть за счет применения двух микросхем с маркировкой "S11 PGB9CC", соединенных с обратной связью (feedback) всех четырех контроллеров напряжений (Vgpu, Vmem, Vddci, Vpcie). Одну из этих микросхем можно увидеть на следующей фотографии чуть правее контроллера NCP1587E.

Система питания памяти однофазная. Контроллер напряжения на памяти – On Semiconductor NCP1587E:

450x341  54 KB. Big one: 1500x1137  341 KB

Питание контроллера памяти (Vddci) однофазное и тоже на основе On Semiconductor NCP1587E:

1500x902  360 KB
