Обзор и тестирование материнской платы Gigabyte GA-A55M-DS2 (страница 3)

Тестовый стенд

Тестирование материнской платы Gigabyte GA-A55M-DS2 проводилось в составе следующей конфигурации:

• Процессоры:
• AMD A8-3870K (3000 МГц);
• AMD A4-3400 (2700 МГц);
• Кулер: Thermaltake Contac 29;
• Термоинтерфейс: Arctic Cooling MX-2;
• Материнская плата: Gigabyte GA-A55M-DS2, версия BIOS F8a;
• Память: 2 x 4 Гбайта DDR3 1333, Samsung M378B5273DH0-CH9;
• Накопитель SSD: Corsair Performance PRO 256 Гбайт;
• Информационная панель: Zalman ZM-MFC3;
• Блок питания: OCZ OCZZX1000, 1000 Вт.

Испытание платы и разгон

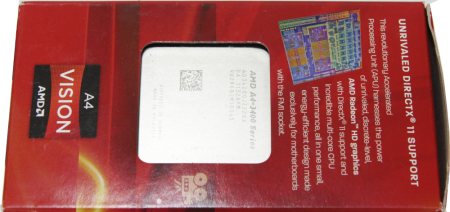

Если частотный потенциал стендового AMD A8-3870K уже был известен, то в случае со вторым процессором все было не так однозначно потому, что он был запечатан.

Поэтому я решил проверить, удастся ли повторить хотя бы достигнутые результаты. Для этого пришлось установить следующие значения напряжений:

• DDR3 Voltage Control - +0.100 В;
• FCH Voltage Control - Normal;
• APU VDDP Voltage Control - +0.100 В;
• CPU NB VID Control - +0.125 В;
• CPU Voltage Control - +0.125 В.

При таком раскладе процессору AMD A8-3870K покорилась частота 3500 МГц.

Хорошо видно, что память удалось заставить работать чуть быстрее, а именно на 1866 МГц DDR3 при стандартных таймингах 9-9-9-24-1T. Вдобавок интегрированное видеоядро также подверглось небольшому разгону и вместо штатных 667 МГц оно функционировало на 800 МГц. Однако появилась одна маленькая неприятность. Транзисторы и катушки индуктивности прогрелись приблизительно до 80°C в нагрузке, поэтому это был тест на грани фола, да и сомнительна вообще затея использовать рассматриваемую плату для разгона, особенно старших процессоров.

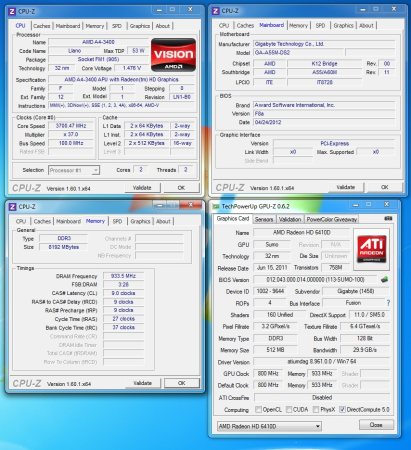

Затем подошел черед модели попроще. Для начала я проверил ту же частоту, и она с легкостью была взята, дальше коэффициент просто увеличивался на единицу. Итоговой отметкой стала планка в 3700 МГц.

Напряжения при этом были установлены следующим образом:

• DDR3 Voltage Control - +0.100 В;
• FCH Voltage Control - Normal;
• APU VDDP Voltage Control - +0.200 В;
• CPU NB VID Control - +0.175 В;
• CPU Voltage Control - +0.150 В.

Так же, как и в прошлый раз, разогнались видеоядро и память.

По шине оба процессора уткнулись в 107 МГц, а страйп на 133 МГц не заработал.

Производительность и тепловой режим

Тестирование Gigabyte GA-A55M-DS2 проводилось на открытом стенде при комнатной температуре 25°C в следующих режимах:

• Gigabyte GA-A55M-DS2, AMD A4-3400 (3500 МГц), память 1333 МГц, тайминги 9-9-9-24-1Т, Radeon HD 6410D (600 МГц);
• Gigabyte GA-A55M-DS2, AMD A4-3400 @ 3700 МГц (37х100), память 1866 МГц, тайминги 9-9-9-27-1Т, Radeon HD 6410D (800 МГц);
• Gigabyte GA-A55M-DS2, AMD A8-3870K (3000 МГц), турборежим 3900 МГц, память 1333 МГц, тайминги 9-9-9-24-1Т, Radeon HD 6550D (667 МГц).

Тесты проводились под операционной системой Windows 7 x64, прогонялись по пять раз, потом выбирались средние значения.
