Абсолютно то же самое можно отметить и про USB 3.0. Нельзя сказать, что устройств, которые его поддерживают, очень много. Однако их становится все больше, а скорость нового интерфейса действительно сильно разнится по сравнению с версией 2.0. Да и ПК покупаются в офис не на неделю, а местами лет так на пять. В итоге картина будет напоминать обмен HD контентом на компьютерах с десятимегабитными полудуплексными сетевыми адаптерами, подключенными к гигабитному свитчу.
Тем не менее, внизу можно найти только две колодки USB 2.0 для подключения четырех устройств.
Еще четыре порта этого стандарта расположены на задней панели. Замечу, что в данной ситуации виноват не столько производитель, сколько используемый чипсет FCH A55. Иными словами, именно он лишен поддержки стандартов USB 3.0 и SATA 6 Гбит/с.

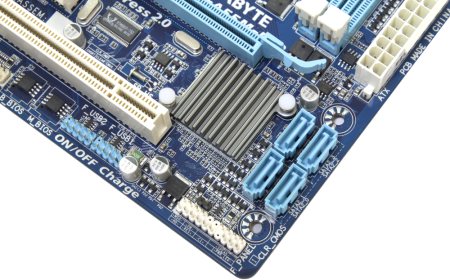

В правом нижнем углу находится разъем для подключения кнопок и индикаторов корпуса, а также системного динамика.
реклама

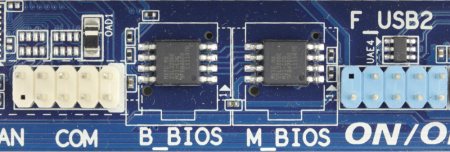

Рядом с колодками USB 2.0 можно обнаружить две микросхемы BIOS, а немного левее находится COM-порт.

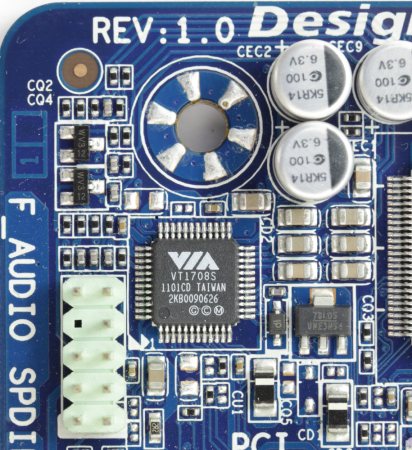

В левом нижнем углу распаян восьмиканальный звуковой кодек VIA VT1708S.

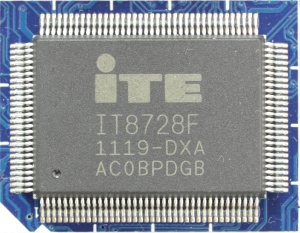

Неподалеку от него расположен коннектор для подключения передней аудиопанели. Немного выше по левому краю можно обнаружить микросхему контроллера ввода/вывода ITE IT8728F.

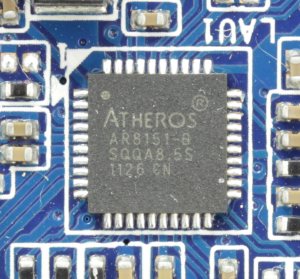

Ближе к разъемам задней панели распаян гигабитный сетевой адаптер Atheros AR8151.
реклама
Для подключения вентиляторов предусмотрено два четырехконтактных разъема, один из которых расположен по верхнему краю, а другой по нижнему.

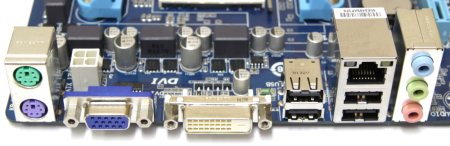

Теперь посмотрим, что находится на задней панели.
- Один разъем PS/2 для подключения мыши;
- Один разъем PS/2 для подключения клавиатуры;
- Четыре разъема USB 2.0;
- Один гигабитный сетевой разъем RJ-45;
- Один видеовыход D-Sub;
- Один видеовыход DVI;
- Три аудиоразъема типа minijack.
Скромный набор, но удивляться уже не приходится.
Технические характеристики
Поддерживаемые процессоры | AMD APU сокет FM1 |
Системная шина, частота | UMI (2 Гбайт/с) |
Системная логика | AMD FCH A55 |
Оперативная память | 2 x 240-pin DDR3 DIMM, двухканальный режим, до 32 Гбайт при частоте 1066 / 1333 / 1600 / 1866 МГц |
Слоты расширения | 1 - PCIe 2.0 x16 1 - PCIe 2.0 x1 1 - PCI 2.2 |
Поддержка Multi-GPU | Dual Graphics |
Поддержка SATA/RAID | 4x SATA 3.0 Гбит порта – AMD FCH A55; RAID 0, 1, 5, 0+1, JBOD |
Поддержка IDE и eSATA | нет; нет |
Сеть | 1х Atheros AR8151 |
Аудио | VIA VT1708s – 8-канальный HD аудиокодек |
USB 2.0 | 4+4x AMD FCH A55 |
USB 3.0 | нет |
IEEE-1394 | нет |
Системный мониторинг | ITE IT8728F |
Питание материнской платы | ATX 24-pin, 4-pin ATX 12V |
Разъемы задней панели | 1x PS/2 клавиатура 1x PS/2 мышь 4x USB 2.0/1.1 1x DVI-D 1x D-Sub 1x RJ45 3x 3.5 мм Jack |
Фирменные технологии | Dual BIOS @BIOS Easy Tune Q-Flash ON/OFF Charge Hybrid UEFI 3TB+ Unlock Auto Green Smart Recovery Xpress BIOS Rescue Xpress Recovery 2 Xpress Install Download Center Q-Share Xpress Install Ultra Durable 4 |
Размеры, мм | 225 x 174 |
Форм-фактор | mATX. |
Возможности BIOS
Составить собственное представление о BIOS материнской платы Gigabyte GA-A55M-DS2 можно при помощи видеоролика ниже.
Это уже ставшее классикой меню, которое потихоньку вытесняется новомодными графическими оболочками. Здесь все просто и интуитивно понятно. Подробно расписывать все разделы особого смысла нет, все и так видно на прилагаемых ниже скриншотах. Поэтому коротко ознакомимся с основными пунктами BIOS.

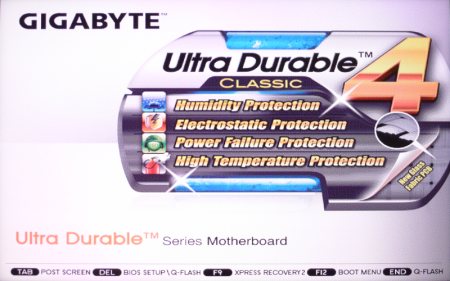

Начнем с того, что при загрузке нас приветствует заставка.
Дальше нажимаем кнопку Del и... мимо. Система начинает скрипя загружаться. Все оказалось просто - USB клавиатура Logitech Illuminated не успевает включиться, как инициализация уже пролетает. Может это и хорошо, что загрузка настолько быстрая, но в данном случае не совсем удобно. Пришлось подыскивать PS/2 замену.

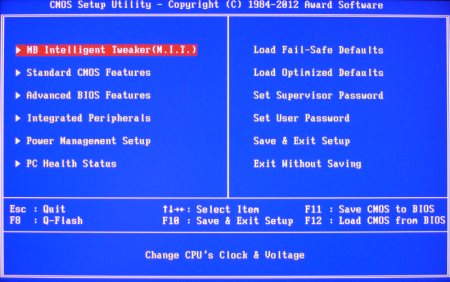

С ней таких проблем уже не наблюдается, и вот наконец главная страница меню, которое разделено на два столбца пунктов. Следуем сверху вниз и слева направо.
реклама

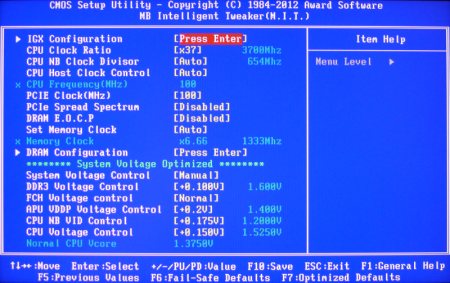

Первым значится пункт MB Intelligent Tweaker (M.I.T.).
Он посвящен настройкам частот и напряжений, на этой странице также есть несколько ссылок.

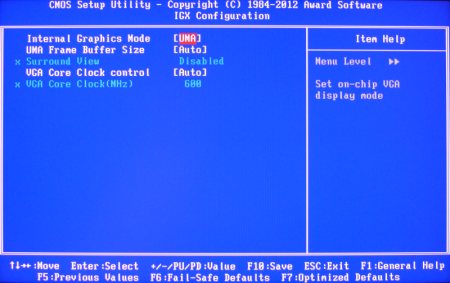

Сверху идет IGFX Configuration.

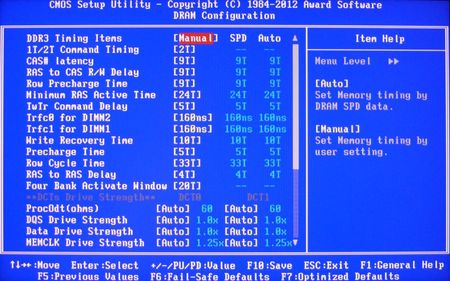

Дальше DRAM Configuration.
В самом низу есть несколько пунктов, где производится изменение напряжения на компонентах в следующих диапазонах:
- DDR3 Voltage Control (от +0.100 В до +0.300 В с шагом 0.1 В);
- FCH Voltage Control (от +0.100 В до +0.300 В с шагом 0.1 В);
- APU VDDP Voltage Control (от +0.100 В до +0.300 В с шагом 0.1 В);
- CPU NB VID Control (от -0.600 В до +0.300 В с шагом 0.025 В);
- CPU Voltage Control (от -0.600 В до +0.300 В с шагом 0.025 В).

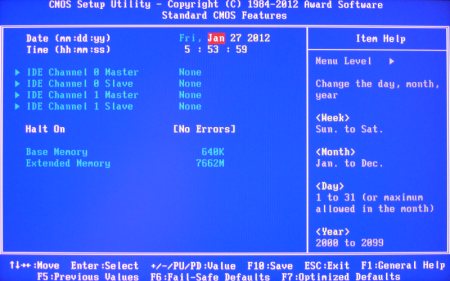

Дальше в основном меню идет пункт Standard CMOS Features.

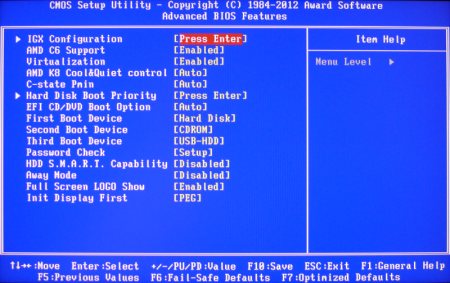

Затем Advanced BIOS Features.

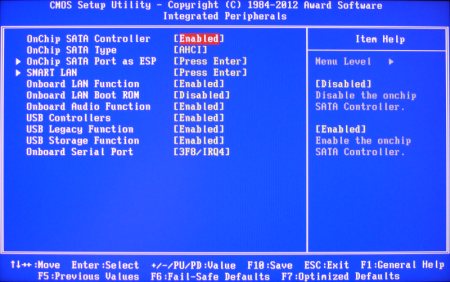

Следом Integrated Peripherals.

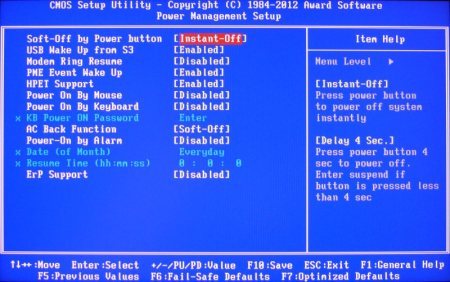

Power Management Setup.

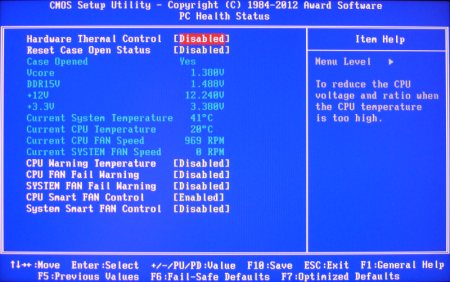

PC Health Status.
С правой стороны меню BIOS ссылок на другие разделы уже нет, есть лишь отдельные пункты по загрузке/сохранению настроек и установке паролей.
