Обзор и тестирование материнской платы ASUS P8Z77 WS (страница 3)

Система питания

Преобразователь питания процессора выполнен по схеме 16+4+1+1, шестнадцать фаз отведено под питание CPU VCore, четыре - под питание IGPU, и по одной фазе - для питания CPU VTT и VCCSA.

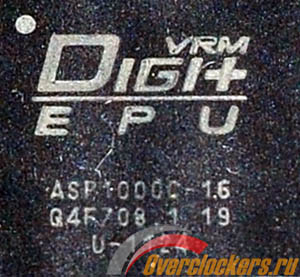

Основной контроллер, отвечающий за питание VCore, промаркирован как ASP1000C-I16, вероятнее всего, это International Rectifier IR3567.

В качестве драйверов/удвоителей фаз установлены микросхемы с маркировкой ASP0A13, скорее всего это IR3598.

Используемые транзисторы - NTMFD4901NF, производства ON Semiconductor, по одному на каждую фазу. Данные транзисторы интересны тем, что сделаны по схеме «2 в 1», то есть один корпус объединяет в себе как верхнее, так и нижнее плечо.

За четыре фазы питания встроенного графического адаптера отвечает контроллер с маркировкой ASP1101-B, скорее всего это Chil CHL8225.

В качестве драйверов используются Chil CHL8510, в качестве транзисторов все те же NTMFD4901NF, по одному на каждую фазу.

Преобразователи питания CPU VTT и VCCSA расположены над верхним графическим слотом:

ШИМ-контроллеры промаркированы как CZ-EA, вероятнее всего, это что-то из ассортимента Richtek. В качестве транзисторов, как и в преобразователях питания процессора/встроенного видеоядра, применяются NTMFD4901NF.

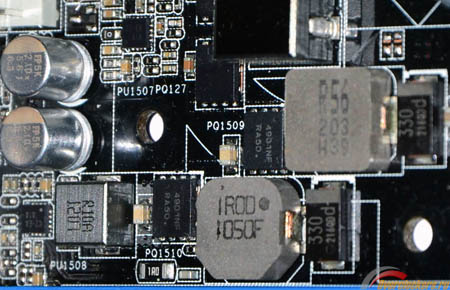

Преобразователь питания памяти двухфазный, и расположен в правом верхнем углу материнской платы:

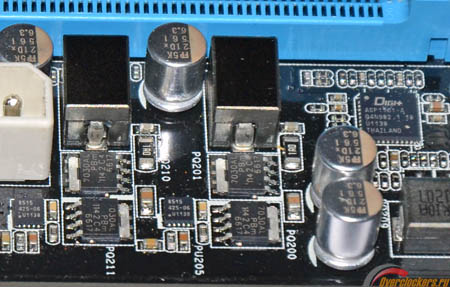

Используется ШИМ-контроллер с маркировкой ASP1101-A, драйверы Chil CHL8515 и транзисторы NXP PH7030AL.

Технические характеристики

Возможности BIOS Setup

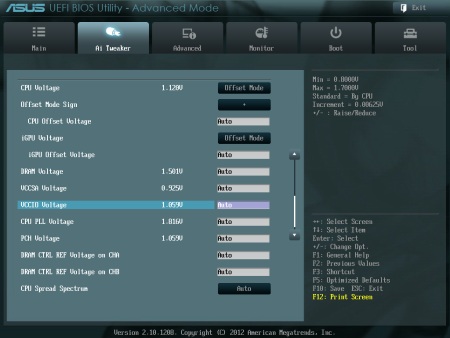

Меню UEFI уже рассматривалось подробно в обзоре ASUS Sabertooth Z77, по сравнению с ним организация подразделов меню и его оформление не различаются. Хотя в меню разгона все же есть одно отличие, которое расположилось в нижней части раздела Ai Tweaker, где находится перечень доступных к изменению напряжений:

Появилась возможность раздельного задания напряжений VCCIO (CPU VTT) и VCCSA. Собственно, с учетом использования раздельных преобразователей этого стоило ожидать.

Список доступных для изменения напряжений, в порядке их расположения в меню BIOS:

Как видно исходя из таблицы, за исключением возможности управлять напряжением на CPU VTT, перечень настроек и диапазоны доступных значений изменений не претерпели.

Управление вентиляторами

В данном подразделе статьи можно ознакомиться с возможностями материнской платы в плане управления скоростью вращения вентиляторов.

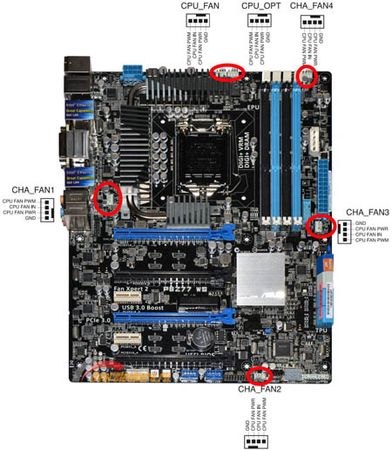

Расположение разъемов для подключения вентиляторов на ASUS P8Z77 WS:

В сумме у платы шесть разъемов для вентиляторов, все шесть 4-pin, то есть должны быть с поддержкой ШИМ-управления оборотов вентиляторов.

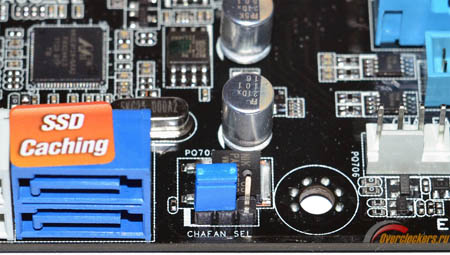

Примечательно, что режим регулировки вентиляторами (по напряжению или по ШИМ) задается при помощи джампера CHAFAN_SEL:

При использовании 4-pin вентиляторов необходимо установить джампер в положение «2-3» (установлено штатно, как на фотографии выше), при использовании 3-pin вентиляторов необходимо выставить джампер в положение «1-2».

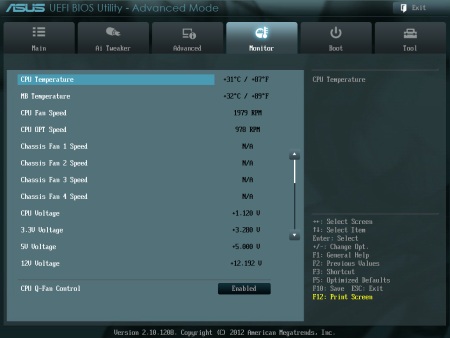

Настройки по управлению содержатся в разделе UEFI Monitor:

Как и в случае с протестированной ранее P8Z77-V Pro, разъемы CPU_FAN и CPU_OPT совмещены, в то время как для разъемов CHA_FAN1-4 доступно раздельное управление.

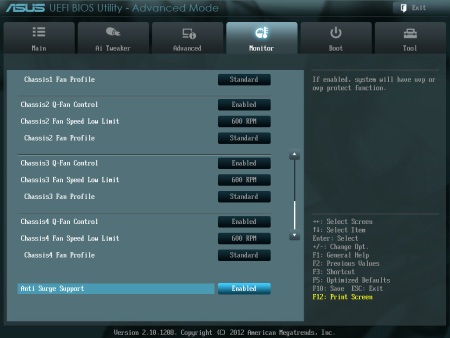

Для автоматической регулировки оборотов вентиляторов присутствуют профили Standard/Silent/Turbo, есть и ручной режим, где раскрываются дополнительные настройки:

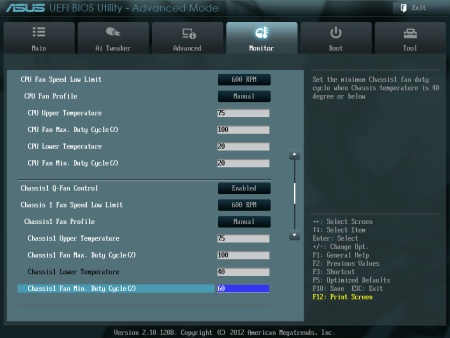

Здесь задаются значения минимальной и максимальной скорости вращения вентиляторов, а также температура процессора, при которой они достигаются. В случае с процессорными вентиляторами диапазон доступных значений «Duty Cycle» - от 20 до 100%, диапазон задаваемых температур процессора - от 20 до 75 градусов. В случае с CHA_FAN1-4 диапазон доступных значений «Duty Cycle» - от 60 до 100%, нижняя планка температуры ЦП зафиксирована на 40 градусах, а верхняя по-прежнему регулируется до 75 градусов.

Проверка возможностей регулировки оборотов производилась для моделей Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) с каждым из разъемов.

Поскольку на материнской плате присутствует джампер переключения режимов работы вентиляторов, то работа системы была протестирована с обеими положениями переключателя.

Положение джампера «2-3»:

Положение джампера «1-2»:

Как видно исходя из результатов в таблице, положение «1-2», которое соответствует использованию 3-pin вентиляторов, на деле приводит к полному отсутствию возможности управления скоростью вращения, при этом страдают и 4-pin вентиляторы, которые при таком положении джампера могут регулироваться только в разъемах CPU_FAN/CPU_OPT.

В положении «2-3» поведение материнской платы идентично тому, что показала P8Z77-V Pro, разъемы CPU_FAN/CPU_OPT не умеют управлять скоростью вращения вентиляторов по напряжению и поддерживают только ШИМ-регулировку, разъемы CHA_FAN1-4 обеспечивают управление скоростью вращения как 4-pin, так и 3-pin вентиляторов.
