Обзор и тестирование материнской платы ASUS P8Z77 WS (страница 2)
реклама

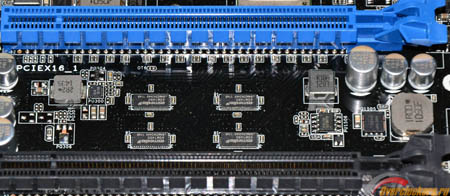

На четыре графических разъема приходится тридцать две линии PCI-E, их деление производится при помощи микросхем свитчей, которые расположены под первым и под третьим слотом. Это известные по многим другим материнским платам ASMedia ASM1480:
Благодаря данным микросхемам-свитчам предоставляется возможность работы либо с двумя полноскоростными портами по формуле 16+0+16+0, либо с четырьмя равноскоростными портами по формуле 8+8+8+8.
Так как все полноразмерные слоты PCI-Express берут свое начало от процессора, то линий, идущих от набора системной логики Intel Z77, хватает как на пару слотов X1, так и на всю периферическую «обвязку», какие-либо дополнительные свитчи не применяются.
реклама
В центре конфигурации слотов расширения красуется пластмассовый миникожух с полупрозрачной надписью ASUS:

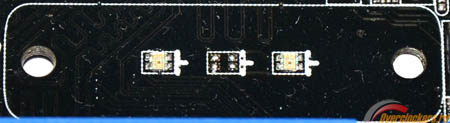

Если его снять (открутив с обратной стороны платы пару винтов), то взгляду предстает пара светодиодов:
Они горят одним из трех цветов: зеленым при работе энергосберегающего профиля, синим в штатном режиме работы и красным при разгоне системы. В итоге, получается светящийся логотип ASUS. Пользы от такого решения никакого, но и вреда оно не несет.

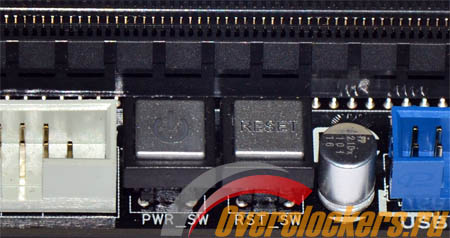

В нижней части материнской платы нашлось место для кнопок включения/перезагрузки системы:
При работе с открытым тестовым стендом их наличие – несомненный плюс. Отмечу, что данные кнопки светятся при наличии дежурного напряжения, то есть могут быть индикацией подключенного к плате питания. Отдельного светодиода для этой цели, в отличие от более дешевых материнских плат, не используется.
реклама

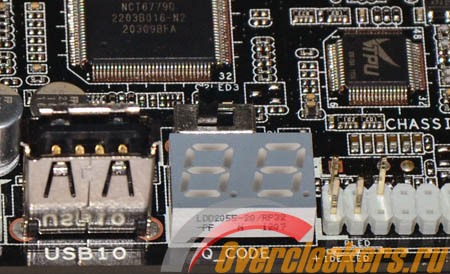

В правом нижнем углу платы расположен индикатор POST-кодов.
Тут же рядом порт USB 2.0. Достаточно странное решение, по крайней мере, сходу придумать применение внутреннему USB 2.0 порту у меня не получилось.
Недалеко от правого нижнего угла материнской платы расположено восемь портов SATA:
Шесть портов из восьми построены на базе набора системной логики Intel Z77 Express, в том числе два порта относятся к стандарту SATA 6 Гбит/с, четыре - к стандарту SATA 3 Гбит/с. Еще два дополнительных порта SATA 6 Гбит/с (на фото справа) обеспечиваются при помощи Marvell 88SE9128:
Также на материнской плате можно обнаружить контроллер SATA 6 Гбит/с ASMedia ASM1061:
Он отвечает за пару портов eSATA на задней панели.
На ASUS P8Z77 WS в наличии шесть портов USB 3.0, четыре из которых обеспечиваются при помощи Intel Z77, и еще два при помощи дополнительного контроллера ASMedia ASM1042:
В качестве звукового кодека применен Realtek ALC898:
У ASUS P8Z77 WS две сетевые карты, в обоих случаях используются контроллеры Intel WG82574L:
реклама
За реализацию поддержки IEEE1394 отвечает контроллер VIA VT6315N:

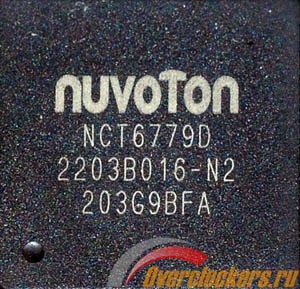

В качестве Multi-IO используется микросхема Nuvoton NCT6779D:

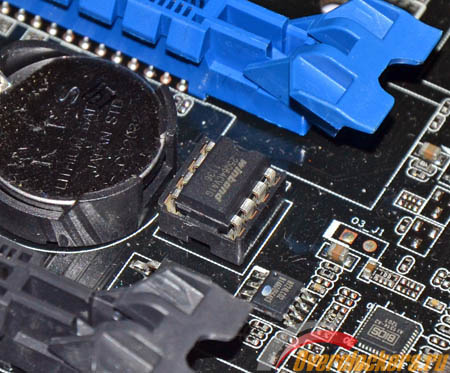

Как и в случае с P8Z77-V WS, установлена съемная микросхема BIOS, несмотря на наличие поддержки технологии USB BIOS Flashback:

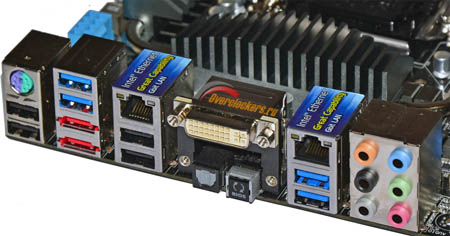

На задней панели ASUS P8Z77 WS расположены:
- Один PS/2 порт для клавиатуры/мыши;
- Один DVI-I;
- Четыре USB 2.0;
- Четыре USB 3.0;
- Два eSATA 6 Гбит/с;
- Одна кнопка USB BIOS Flashback;
- Два LAN;
- Оптический выход S/PDIF;
- Шесть аудио входов/выходов 3.5-мм mini-jack.
Конфигурация портов на задней панели весьма интересна, хотя и скудна в плане видеовыходов, среди которых есть только DVI-I. Благодаря освободившемуся от набора видеовыходов месту в наличии есть две сетевые карты, пара портов eSATA, а также восемь портов USB, четыре из которых поддерживают стандарт USB 3.0. Кстати, на счет USB 3.0 портов – два из четырех «нативные», то есть обеспечиваются набором системной логики (расположены рядом с аудиовыходами) и доступны всегда, еще два обеспечиваются сторонним контроллером ASMedia (напротив eSATA), и доступны только после установки соответствующих драйверов. Интересно, что применен видеовыход не DVI-D, а DVI-I, который более универсален и поддерживает переходники DVI->VGA.

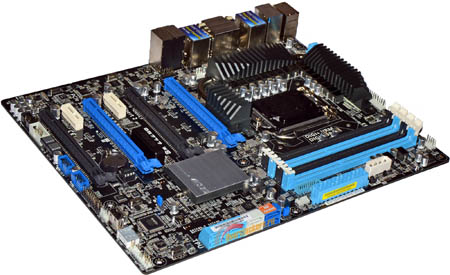

Фотография материнской платы, позволяющая оценить высоту компонентов:
Система охлаждения
Система охлаждения состоит из четырех теплорассеивателей, три из которых соединены тепловой трубкой. Основная конструкция из трех радиаторов и тепловой трубки рассчитана на отвод тепла от преобразователей питания процессора и встроенной в него графики, а также от контроллера PLX PEX8747. Последний радиатор, отдельный, отводит тепло от чипсета Intel Z77.

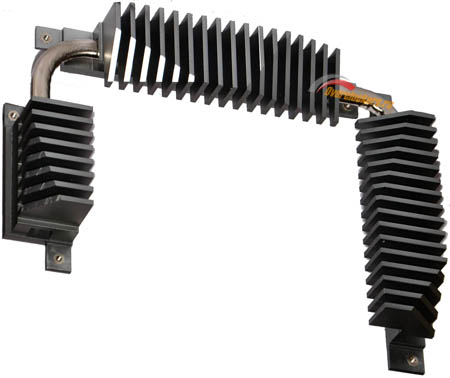

Размер радиаторов внушает доверие:
Можно отметить конструкцию, состоящую из редких, но толстых ребер, что должно способствовать эффективности при отсутствии стороннего обдува.

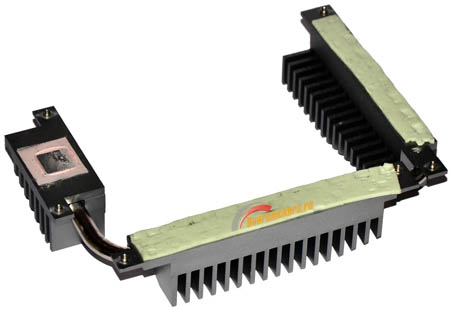

В качестве термоинтерфейса для радиаторов преобразователей питания используется термопрокладка средней толщины, а для контроллера PLX PEX8747 применена затвердевшая термопаста, больше похожая на высохшую «жвачку».

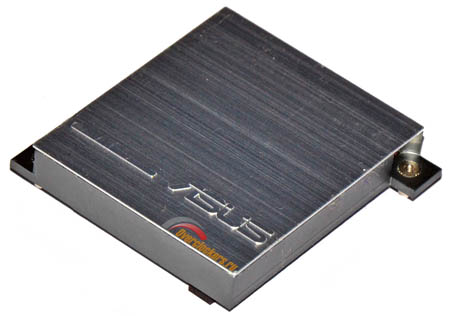

Охлаждение, установленное на Intel Z77, весьма скромно:
Просто кусок металла, без какого-либо оребрения. Хотя с учетом низкого тепловыделения чипсета, должно хватить и такого «охладителя».
Термоинтерфейс совпадает с тем, что нанесен на контроллер PLX, все та же загустевшая субстанция, напоминающая собой «жвачку».
Проверка эффективности системы охлаждения была произведена для режима частоты работы процессора, 4890 МГц/1.485 В.
В качестве системы охлаждения ЦП использовался Zalman CNPS10X Performa, однако потоки воздуха (от него к радиаторам системы охлаждения материнской платы) были перекрыты настолько, насколько это было возможно, чтобы симулировать работу системы при отсутствии активного охлаждения системы питания. Замер температур осуществлялся при помощи термопары K-типа и мультиметра Mastech MY64, температура воздуха в помещении на момент замера составляла ~22-23 градуса по Цельсию.
|
в простое |
под нагрузкой |
Радиатор слева от процессорного разъема |
|
|
Радиатор сверху от процессорного разъема |
|
|
Радиатор снизу от процессорного разъема |
|
|
Радиатор системной логики |
|
|
По результатам замеров ясно, что температурный режим очень далек от опасных для системы значений даже несмотря на отсутствие обдува радиаторов. Интересно, что даже с тепловой трубкой, соединяющей три радиатора, температура в разных частях конструкции немного различалась. По разнице температур можно судить, что наибольшим тепловыделением отличается контроллер PLX, а не преобразователь питания процессора, ибо напротив контроллера температура радиатора стабильно выше, особенно это заметно в простое.
