Система охлаждения

На фото ниже представлен общий вид системы охлаждения, демонтированной с платы. Очевидно, что здесь поработали не только инженеры, но и дизайнеры, вся конструкция украшена декоративными элементами. Для удобства рассмотрения ее можно условно разделить на четыре секции, соединенные тепловыми трубками.

450x402  37 KB. Big one: 800x714  89 KB

Два небольших радиатора (на фото – верхние) отводят тепло от элементов системы питания CPU. Центральная секция обслуживает северный мост Intel X58. Крупная нижняя секция отводит тепло от южного моста Intel ICH10R.

реклама

Крепление всех радиаторов осуществляется с помощью подпружиненных винтов, снабженных резиновыми шайбочками. Исключение составляет только самый крупный из них – на южном мосту, он закреплен пластиковыми защелками. Впрочем, их здесь сразу четыре штуки, да и пружинки используются не самые слабые – так что прижим получился неплохим.

412x279  18 KB

Перевернув всю конструкцию, можно лучше рассмотреть разводку тепловых трубок. Еще один интересный момент – отвод тепла осуществляется не только от перечисленных выше элементов платы, но и от разных «второстепенных» контроллеров. В частности, собственными теплосъемниками обеспечены обе микросхемы nVidia NF200, и даже MOSFET-ы их преобразователей питания. Теплопередача осуществляется посредством тонких термопрокладок серого цвета. Единственное исключение – северный мост Intel X58, здесь использована термопаста.

450x314  20 KB. Big one: 1000x697  83 KB

анонсы и реклама

Особого рассмотрения требует центральная секция системы охлаждения. Помимо своей непосредственной функции, она служит своеобразным ключевым звеном всей конструкции, именно отсюда должен происходить общий отбор тепла. При использовании водяного охлаждения для этой цели служит предустановленный производителем водоблок. Так как в центральной секции сходятся все тепловые трубки, используемые в системе, водоблок должен охлаждать не только северный мост, но и обеспечивать снижение температуры других элементов платы. При желании его можно снять, открутив четыре винта.

450x439  33 KB. Big one: 700x683  63 KB

Если жидкостное охлаждение не используется, эффективность системы можно повысить, установив дополнительный крупный радиатор. Две тепловые трубки (на фото ниже – слева) ложатся в специальные пазы (видны на фото выше), которые предварительно надо смазать термопастой.

450x319  27 KB

С установленным радиатором материнская плата выглядит так:

реклама

450x298  50 KB. Big one: 900x596  194 KB

Он вряд ли помешает установке крупногабаритных кулеров, а вот общая эффективность этого решения вызывает у автора большие сомнения. Во-первых, ущербно выглядит сама идея передачи тепла через сомнительное соединение трубок с основанием через слой термопасты. Во-вторых, неудачна и конструкция радиатора, нормально работать сможет, скорее всего, только одна его секция – ближняя к теплосъемнику. Более того, этот радиатор очень проблематично дооснастить вентилятором: боковые стенки ребер либо загнуты под углом 90 градусов, либо закрыты декоративными панелями, так что «продуть» его не получится при всем желании.

Если уж разыскивать недостатки, то можно поругать и радиатор южного моста. Его форма продиктована, соображениями чистого дизайна, но никак не эффективностью рассеивания тепла. В полости под этой обширной пластиной застаивается горячий воздух, оребрения как такового нет вовсе, ставка делается исключительно на большую площадь крышки. Если делать «по уму», на месте этого радиатора можно разместить конструкцию из нескольких десятков ребер, нанизанных на тепловые трубки, площадь рассеивания в этом случае можно было бы увеличить в разы. Как и в предыдущем случае, ставить дополнительный вентилятор тут попросту некуда.

Подводя итог, необходимо отметить, что хотя система охлаждения Gigabyte X58A-UD9 не лишена конструктивных недостатков, у нее есть и несомненные плюсы. В частности, конструкторы не забыли об охлаждении микросхем nVidia NF200, позаботились о любителях жидкостного охлаждения, применили оригинальное решение с установкой дополнительного радиатора. В конце концов, здесь просто очень много металла, так что в общей эффективности системы вряд ли приходится сомневаться.

Технические характеристики

Поддерживаемые процессоры Все процессоры Intel Core i7 в исполнении LGA1366
Системная логика North Bridge: Intel® X58 chipset
South Bridge: Intel® ICH10R chipset
Оперативная память DIMM, DDR3, 6 модулей памяти по 1, 2, 4 Гбайта (максимальный объем 24 Гбайта), трехканальный режим.
Поддерживаемые частоты: DDR3-800/1066/1333 МГц (Default) и 2200+ МГц (OC),
материнская плата может использовать расширенные профили работы памяти (XMP)
Слоты расширения Четыре PCI Express 2.0 x16;
Три PCI Express 2.0 x8 (делят полосу пропускания с полноскоростными слотами);
Аппаратное обеспечение 2 x nVidia NF200
Режимы работы видеосистемы Поддержка ATI CrossFire/CrossFireX-3/CrossFireX-4 и nVidia SLI/Tri-SLI/Quad-SLI
Разъемы под накопители 6 разъемов SATAII 3 Гбит/с, аппаратное обеспечение Intel® ICH10R, поддержка RAID-массивов уровней 0/1/5/10;
2 разъема SATAII 3 Гбит/с, аппаратное обеспечение Jmicron JMB362, поддержка RAID-массивов уровней 0/1.
2 разъема SATA 6 Гбит/c, аппаратное обеспечение Marvell 9128, поддержка RAID-массивов 0/1;
2 разъема eSATA, аппаратное обеспечение Jmicron JMB362, поддержка RAID-массивов уровней 0/1.
Разъем IDE, аппаратное обеспечение Jmicron JMB362;
Разъем для подключения Floppy-дисковода, аппаратное обеспечение IT8720.
Сетевой адаптер 2x 10/100/1000 LAN, аппаратное обеспечение:
2x Realtek RTL8111C
Аудиокодек High Definition Audio 7.1+2 channel, аппаратное обеспечение: Realtek ALC889, соответствие спецификациям Azalia 1.0
FireWire 2x 1394a ports, аппаратное обеспечение TSB43AB23, скорость передачи до 400 Гбит/с
Разъемы для подключения вентиляторов 2x4-pin + 4x3-pin
Разъемы задней панели 2 PS/2 разъема для подключения клавиатуры и мыши,
4 разъема USB 2.0/1.1, 2 разъема USB 3.0,
2 комбо-порта eSATA/USB 2.0/1.1,
2 разъема IEEE 1394а, 6 аудиовыходов типа «мини-джек»,
2 S/PDIF (оптический и коаксиальный),
2 разъема RJ-45 (витая пара)
Разъемы на плате 1 x CD In connector,
1 x S/PDIF In header,
1 x S/PDIF Out header,
3 x USB 2.0/1.1 headers,
1x IEEE 1394a header
Комплектация 6 шлейфов SATA 3 Гбит/с;
2 мостика CrossFire, мостики SLI/3-Way SLI/4-Way SLI, панель с двумя дополнительными разъемами eSATA, руководство пользователя, 3 дополнительные инструкции, диск с драйверами и утилитами, заглушка для задней стенки корпуса
Форм-фактор XL-ATX
Габариты, мм 345 x 262

Возможности BIOS Setup

BIOS, применяемый на материнской плате Gigabyte X58A-UD9, основан на микрокоде Award Software. Большинство материнских плат, с которыми автор работал ранее, оснащались BIOS разработки American Megatrends, но при работе никаких серьезных отличий найдено не было. Навигация устроена привычным образом – пункты основного меню сгруппированы в два столбца, часть функций вынесена на клавиши F8-F12.

450x281  58 KB. Big one: 800x499  140 KB

Первым пунктом меню, как и положено материнской плате такого класса, является «разгонный» раздел. Здесь он называется MB Intelligent Tweaker.

Раздел содержит собственное внутреннее меню из пяти пунктов. На основной экран вынесена информация о применяемой ревизии BIOS, основных частотах (BCLK/CPU/DRAM), температуре процессора и напряжениях питания CPU и DRAM. Это удобно – взглянув на этот список всегда можно составить общее представление о состоянии системы.

450x281  51 KB. Big one: 800x499  134 KB

Более подробно все параметры текущего режима работы отображаются при переходе в первую вкладку внутреннего меню – M.I.T. Current Status. Здесь приведены частоты и множители QPI, UnCore и DRAM, подробно показаны параметры работы каждого ядра процессора и каждого канала оперативной памяти.

450x281  68 KB. Big one: 800x499  173 KB

Необходимые для управления разгоном параметры сгруппированы не совсем обычно. Частоты и напряжения разнесены по разным вкладкам. В разделе Advanced Frequency Settings сгруппированы вся «частотные» настройки. В частности, именно здесь можно изменять базовые частоты BCLK и PCI и задавать частоты QPI и UnСore при помощи повышающих множителей. Также в этот раздел вынесен блок настроек памяти: использование XMP, множитель DRAM.

реклама



450x282  64 KB. Big one: 800x501  166 KB

Для удобства пользователя в разделе Frequency Settings расположена вкладка Advanced CPU Core Features, где можно деактивировать различные технологии, которые могут помешать успешному разгону процессора (Hyper Threading, Turbo Boost, EIST и т.п.).

450x281  52 KB. Big one: 800x499  139 KB

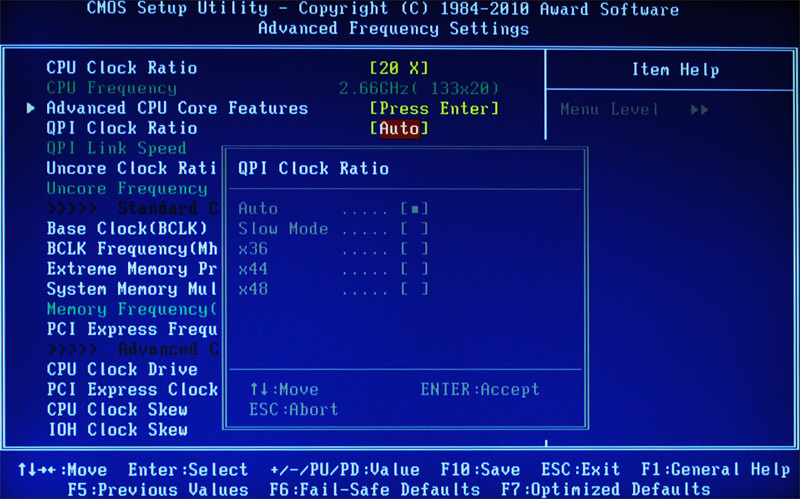

Все множители задаются при помощи «выпадающего» меню, где приводится полный список возможных значений (это же касается частот и «таймингов» памяти). Помимо этого параметры можно изменять при помощи клавиш +/-. Исключение сделано только для частоты BCLK - ее можно вручную ввести на клавиатуре.

450x281  59 KB. Big one: 800x499  151 KB

реклама

Наименование параметра
Минимальное значение, МГц
Максимальное значение, МГц
BLCK Frequency
100
600
PCIe Frequency
90
150

Наименование параметра
Минимальное значение
Максимальное значение
Memory Ratio
6
18
UnСore Ratio
12
18

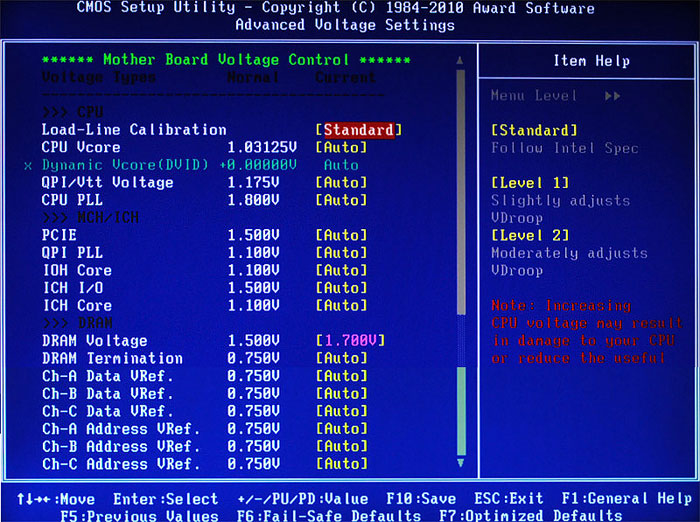

Рассмотрев регулировки частот, следует обратиться к настройкам напряжений. Все параметры собраны в разделе Advanced Voltage Control, общий вид которого представлен на следующем коллаже:

реклама

450x336  73 KB. Big one: 700x522  135 KB

Диапазон и шаг регулировок приведены в таблице.

Наименование параметра
Минимальное значение, В
Максимальное значение, В
Шаг, В
CPU Voltage
0,5
1,9
0,00625
CPU PLL Voltage
1,3
2,5
0,02
QPI/Vtt Voltage
1,075
2,015
0,02
PCIe Voltage
1
2,14
0,02
QPI PLL Voltage
0,8
1,6
0,02
IOH Core Voltage
1
2
0,02
ICH I/O Voltage
1,05
2,31
0,02
ICH Core
0,92
2,38
0,02
DRAM Voltage
1,3
2,6
0,02
DRAM Termination
0,52
1,225
0,025
Ch-A Data VRef.
0,7
0,97
0,01
Ch-B Data VRef.
0,7
0,97
0,01
Ch-С Data VRef.
0,7
0,97
0,01
Ch-A Address VRef.
0,71
0,97
0,01
Ch-B Address VRef.
0,71
0,97
0,01
Ch-C Address VRef.
0,71
0,97
0,01

Здесь же расположена интересная настройка Dynamic Vcore. По сути, это значение, на которое будет завышено напряжение под нагрузкой, подобная регулировка позволяет гибко управлять работой системы питания процессора. Опция становится доступной только после активации Loadline Calibration. Минус приведенного набора регулировок – низкое максимальное напряжение CPU Voltage. Всего 1,9 Вольта – этого может быть недостаточно для разгона с использованием жидкого азота, что для платы такого класса является минусом.

Работа с настройками памяти реализована с помощью специального меню Advanced Memory Settings. Особый интерес представляет возможность раздельной регулировки задержек для всех трех каналов (для того, чтобы она стала доступной, параметр DRAM Timing Selectable нужно перевести в положение «Expert»).

реклама

450x281  65 KB. Big one: 800x499  166 KB
