Разгон
После демонтажа системы охлаждения материнской платы термоинтерфейс был заменён на Arctic Cooling MX-2. Для подстраховки при разгоне радиаторы северного моста и мосфетов обдувал вентилятор GlacialTech GT 8025-HDLA1 (1700 об/мин). При измерении температурных режимов он был отключен, и система работала в «пассивном» режиме. Сразу же была обновлена версия BIOS до последней доступной на момент тестирования - 1104. Далее система была запущена с установками по умолчанию.
Были проведены все тесты на штатной частоте, и я принялся за разгон. Испытания начались с выявления максимальной частоты системной шины. Для этого были снижены коэффициенты на HT и NB до х5. Поднято напряжение на CPU до 1.525 В, на CPU NB 1.4 В, на NB 1.35 В. Но, видимо, у данного экземпляра процессора 330 МГц - потолок. И подобный результат был во всех предыдущих случаях.

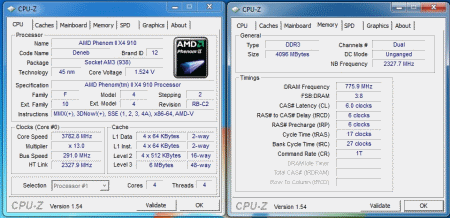

Далее я решил покорить ту же частоту, что и в прошлый раз при тестировании материнской платы ECS A890GXM-A, а именно 3770МГц (13х290). Напряжения были оставлены теми же, а коэффициенты на HT и NB увеличены до x8. И вот результат:
реклама
Дальше этой частоты процессор «не пошёл», и, скорее всего это его предел. Но обратите внимание на память - специально для тестирования были выбраны скоростные модули, способные работать на высоких частотах. Kingston 16000D3ULT1K3/6GX – комплект 3 х 2 Гб для Intel Core i7, способный работать на частоте 2000Мгц с таймингами 8-8-8-24. К сожалению, при тестировании предыдущих плат она не показала достойных результатов, и мне не довелось заставить её работать даже на частоте 1800Мгц при 9-9-9-24. Возможно, вся вина лежит на встроенном в процессор контроллере памяти, который отказывается покорять подобные частоты. Поэтому был выбран другой путь повышения производительности, а именно снижение таймингов до минимальных значений, которыми оказались 6-6-6-17-1Т на частоте 1550 МГц. Напряжение было повышено до 1.7 В.
Я уже расслабился и начал тестировать систему, но насторожили результаты теста Winrar - скорость была явно не та, что, теоретически, должна быть. На всякий тест перезапустился повторно, но на результат это не повлияло. Прогоняю Fritz Chess Benchmark, опять низкий результат. Утилита CPU-Z рапортует о трех активных ядрах. Перезагрузка, запуск CPU-Z – снова только 3 активных ядра. Захожу в BIOS, страница CPU Configuration. Да, действительно выбрано только три ядра. Функция Core Unlocker была включена. Принудительно выбираю четыре ядра, сохранение, перезагрузка. Опять три ядра! Снова BIOS. Выключаю Core Unlocker - теперь всё в порядке, все четыре ядра активны. Это лишнее доказательство тому, что нельзя доверять автоматике и все параметры надо устанавливать вручную.
Далее - разгон интегрированного видеоадаптера. Увеличиваю напряжение на NB до 1.35 В, NB 1.8V до 1.9 В, Sideport Memory Voltage до 1.7 B. Максимальные полученные в ходе тестирования результаты 1100 МГц - видеопроцессор и 1520 память. Предупрежу излишние вопросы: значения напряжений определялись перебором до момента наступления стабильности. Естественно, пробовались напряжения выше и большие частоты, но проявлялись элементы нестабильности, такие как артефакты, "синий экран", зависание, незапуск. Далее были пройдены все тесты на разогнанной системе. Попробуем теперь разблокировать ядра. Вставляем процессор AMD Sempron 140. На материнской плате включаем переключатель Core Unlocker. Загружаем компьютер и видим полноценный двухядерный процессор на ядре Regor - AMD Athlon II x2 440.

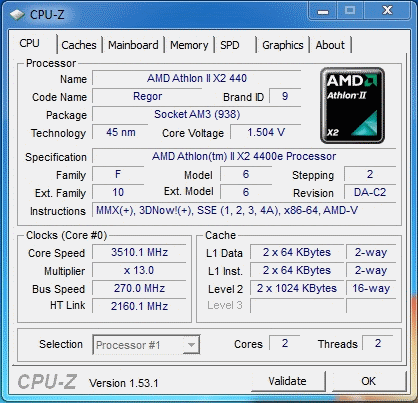

Тестирование процессора не проводилось т.к. он уже принимал участие в экспериментах. Тестирование функции Turbo Key II, в моём случае, не принесло более-менее значимого результата. Максимальная частота, которая покорилась процессору Phenom II x4 910, при активации этого режима составила 3510 МГц (13х270). Такой же результат показал и Sempron 140.
Производительность, тепловой режим и энергопотребление
Материнская плата ASUS M4A89GTD PRO/USB3 тестировалась на открытом стенде при комнатной температуре 22°C с использованием вентилятора GlacialTech GT 8025-HDLA1 (1700 об/мин) для обдува радиаторов северного моста и мосфетов. Тесты проводились в двух режимах:
- Авто (ASUS M4A89GTD PRO/USB3, процессор AMD Phenom II 910, все значения в BIOSе материнской платы установлены в значение AUTO, графический адаптер - интегрированный ATI Radeon HD4290, штатный режим (700/1333 МГц).
- Разгон (ASUS M4A89GTD PRO/USB3, частота шины 290, процессор AMD Phenom II 910, результирующая частота процессора 3770 МГц, память работала на частоте 1550 МГц, тайминги 6-6-6-17-1Т, коэффициенты CPU-NB и HT – х8, графический адаптер - интегрированный ATI Radeon HD4290, разгон (1100/1520 МГц).
Перейдём непосредственно к результатам тестов материнской платы. Тесты проводились под операционной системой Windows 7 32 Bit, прогонялись по 5 раз и выбирались средние значения.
реклама
|
|
|
3DMark 06 Overall Score |
|
|
3DMark 06 CPU Score |
|
|
3DMark Vantage Overall Score |
|
|
3DMark Vantage CPU Score |
|
|
PCMark Vantage Overall Score |
|
|
PCMark Vantage Memories Score |
|
|
Cinebench R11.5, OpenGL |
|
|
Cinebench R11.5, CPU |
|
|
Everest Memory Read, МБ/с |
|
|
Everest Memory Write, МБ/с |
|
|
Everest Memory Latency, нс |
|
|
Fritz Chess Benchmark, kNodes |
|
|
Super PI 8M, с |
|
|
Winrar Кбайт/с |
|
|

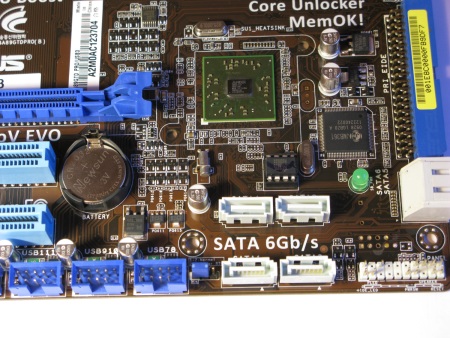

Как и прежде разгон позволил существенно увеличить производительность в тестах, где задействована вычислительная способность процессора. В очередной раз я решил провести тесты жёсткого диска Western Digital WD1002FAEX на интегрированном в южный мост SB850 SATA 3 контроллере. Для выбора режимов работы SATA 6 Гбит/с и SATA 3 Гбит/с, на самом жёстком диске есть возможность установки джампера. Тестирование проводилось при установленном режиме ACHI в BIOSе платы.
|
|
|
HD Tune Pro 3.10, Transfer rate max, МБ/с |
|
|
HD Tune Pro 3.10, Birst rate, МБ/с |
|
|
Crystal Disk Mark, seq Read, МБ/с |
|
|
Crystal Disk Mark, seq Write, МБ/с |
|
|
Мы в очередной раз можем убедиться, что разница от перехода с SATA II на SATA 3 рядовому пользователю будет незаметна. Поэтому на данный момент смысла в этом нет никакого, это чистой воды маркетинг.

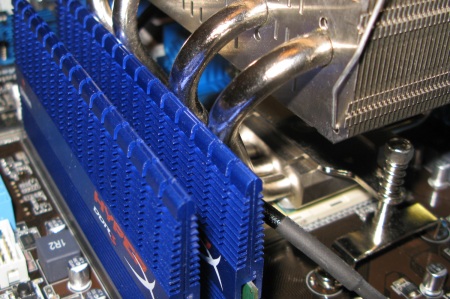

Далее переходим к рассмотрению температурного режима платы. Для измерения значений использовались термопары панели Zalman ZM-MFC2. Значения и точки замера сведены в две таблицы. Одна отражает режим покоя, другая - работа при нагрузке. Термоинтерфейс на радиаторах был заменён на Arctic Cooling MX-2.
Режим без нагрузки.
|
|
|
Северный мост, °C |
|
|
Южный мост, °C |
|
|
Мосфеты, °C |
|
|
Режим под нагрузкой (3DMark 2006).
|
|
|
Северный мост, °C |
|
|
Южный мост, °C |
|
|
Мосфеты, °C |
|
|

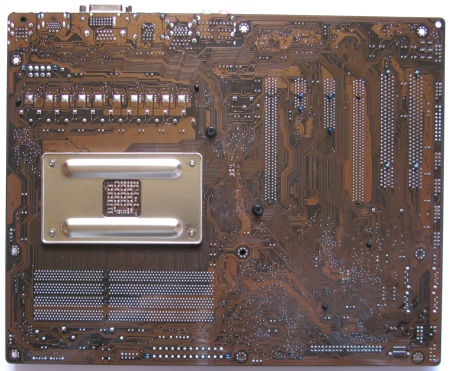

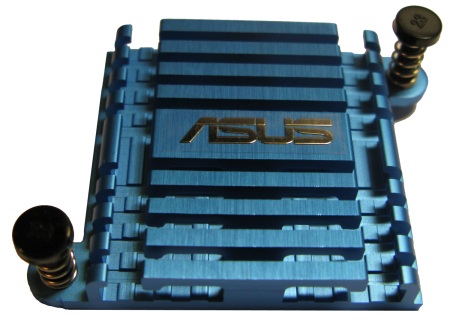

Странная картина вырисовывается. Я понял весь её смысл, случайно дотронувшись до обратной стороны платы в районе северного моста. Наощупь она была тёплой. И я решил ещё один датчик прикрепить на заднюю сторону платы в той самой области. Результаты обескуражили. 46 °C под нагрузкой. Отсюда вытекают два следствия. Первое - дизайн материнской платы Stack Cool 3 действительно работает и успешно рассеивает тепло по её поверхности. Второе - конструкция радиатора северного моста неудачна.
Следующим этапом проверялось энергопотребление системы. Она состояла из следующих потребителей энергии:
- Материнская плата,
- Процессор,
- Оперативная память,
- Один вентилятор,
- Видеокарта (встроенная),
- Жёсткий диск,
- DVD-RW привод.
Самая типовая конфигурация. В результате тестирования выбирались максимальные показатели при работе того или иного приложения.
|
|
|
3DMark 06 игровые тесты |
|
|
3DMark 06 тесты процессора |
|
|
ОССТ 3.1.0 |
|
|
Отсутствие нагрузки |
|
|
Это удивительно, но потребление энергии в сравнении с платой ESC A890GXM-A значительно ниже даже в разгоне. Чем обусловлено столь скромное энергопотребление - сказать сложно, но результат налицо.
Пару слов о фирменных технологиях фирмы ASUS. Как всегда отлично работает встроенная функция C.P.R.(CPU Parameter Recall). При переразгоне система загружается с настройками по умолчанию. Ещё следует отметить программно аппаратный комплекс TurboV для расширенных функций разгона и мониторинга. Эта технология позволяет изменять частотные параметры и напряжения непосредственно из операционной системы.
реклама
Также можно сохранять профили настроек и соответственно загружать их. Конечно, присутствует встроенная операционная система Express Gate, которую производитель постоянно модернизирует и добавляет новые функции и возможности.
Встроенный звук
Звук на плате ASUS M4A89GTD PRO/USB3 представлен восьмиканальным кодеком Realtek ALC892. Субъективное прослушивание музыки, фильма с дорожками 5.1 и через наушники Zalman ZM-RS6F и акустику Microlab PRO 1 не выявили недостатков в звучании.
Заключение
Плата ASUS M4A89GTD PRO/USB3 оправдала надежды. Производитель в очередной раз постарался сделать свой продукт максимально удобным в использовании и максимально функциональным. Но стоит отметить, что цена на плату высока и находится в районе 4700 руб. Ещё один недостаток - система охлаждения. Её нужно модернизировать для более эффективного отвода тепла от северного моста. В остальном это хороший и продуманный продукт. Плюсы ASUS M4A89GTD PRO/USB3:
- Обилие настроек;
- Отличный разгонный потенциал;
- Отличная эргономика;
- Обилие фирменных технологий.
- Функция разблокировки процессора.
- Неудачная конструкция системы охлаждения северного моста;
- Цена.
По итогам тестирования материнская плата ASUS M4A89GTD PRO/USB3 получает награду Enthusiasts choice:
