Производительность, тепловой режим и энергопотребление
Тесты проводились на двух материнских платах, на двух процессорах в двух режимах. Но потом, подумав немного, я решил, что таблица будет очень большой, а производительность в номинальных режимах между двумя платами находится в пределах погрешности. Поэтому решено было полностью оставить тест одной материнской платы в различных режимах с разными процессорами и добавить результаты тестов другой платы в разогнанном режиме на равных частотах. Тестирование проводилось в следующих режимах:
- Авто 1 (M3A785GMH/128M, процессор AMD Sempron 140, все значения в BIOSе материнской платы установлены в значение AUTO, графический адаптер - интегрированный ATI Radeon HD4200, штатный режим (500/1333 МГц).
- Авто 2 (M3A785GMH/128M, процессор AMD Phenom II 910, все значения в BIOSе материнской платы установлены в значение AUTO, графический адаптер - интегрированный ATI Radeon HD4200, штатный режим (500/1333 МГц).
- Разгон 1 (M3A785GMH/128M, частота шины 270, процессор AMD Sempron 140 @ Athlon II X2 440, результирующая частота процессора 3510 МГц, память работала на частоте 1420 МГц, тайминги 9-9-9-24-2Т, коэффициенты CPU-NB и HT – х8, графический адаптер - интегрированный ATI Radeon HD4200, разгон (900/1333 МГц).
- Разгон 2 (M3A785GMH/128M, частота шины 270, процессор AMD Phenom II 910, результирующая частота процессора 3510 МГц, память работала на частоте 1420 МГц, тайминги 9-9-9-24-2Т, коэффициенты CPU-NB и HT – х8, графический адаптер - интегрированный ATI Radeon HD4200, разгон (900/1333 МГц).
- Разгон 3 (M3A790GXH/128M, частота шины 270, процессор AMD Phenom II 910, результирующая частота процессора 3510 МГц, память работала на частоте 1420 МГц, тайминги 9-9-9-24-2Т, коэффициенты CPU-NB и HT – х8, графический адаптер - интегрированный ATI Radeon HD3300, разгон (900/1333 МГц).
Перейдём непосредственно к результатам тестов материнской платы. Тесты проводились под операционной системой Windows 7 32 Bit, прогонялись по 5 раз и выбирались средние значения.
|
|
|
|
|
|
3DMark 06 Overall Score |
|
|
|
|
|
3DMark 06 CPU Score |
|
|
|
|
|
3DMark Vantage Overall Score |
|
|
|
|
|
3DMark Vantage CPU Score |
|
|
|
|
|
PCMark Vantage Overall Score |
|
|
|
|
|
PCMark Vantage Memories Score |
|
|
|
|
|
Cinebench R11.5, OpenGL |
|
|
|
|
|
Cinebench R11.5, CPU |
|
|
|
|
|
Everest Memory Read, МБ/с |
|
|
|
|
|
Everest Memory Write, МБ/с |
|
|
|
|
|
Everest Memory Latency, нс |
|
|
|
|
|
Fritz Chess Benchmark, kNodes |
|
|
|
|
|
Super PI 8M, с |
|
|
|
|
|
Winrar Кбайт/с |
|
|
|
|
|
HD Tune Pro 3.10, Transfer rate max, МБ/с |
|
|
|
|
|
HD Tune Pro 3.10, Birst rate, МБ/с |
|
|
|
|
|
Crystal Disk Mark, seq Read, МБ/с |
|
|
|
|
|
Crystal Disk Mark, seq Write, МБ/с |
|
|
|
|
|
Прежде всего, следует отметить достойные результаты процессора Sempron 140 после разблокирования ядра и разгона. Также неплохо показал видеоадаптер на базе чипа RV620, отрыв есть во всех тестах на одинаковой частоте 900 МГц.
Далее рассмотрим температурный режим работы плат. Для измерения значений использовались термопары панели Zalman ZM-MFC2. Значения и точки замера сведены в две таблицы. Одна отражает режим покоя, другая - работу при нагрузке.
реклама
Режим без нагрузки.
|
|
|
|
|
|
Северный мост, °C |
|
|
|
|
|
Южный мост, °C |
|
|
|
|
|
Мосфеты, °C |
|
|
|
|
|
Режим под нагрузкой (3DMark 2006).
|
|
|
|
|
|
Северный мост, °C |
|
|
|
|
|
Южный мост, °C |
|
|
|
|
|
Мосфеты, °C |
|
|
|
|
|
Температуры получены без использования активного охлаждения. Температура мосфетов не совсем корректна из-за используемого кулера процессора. Он дует как раз на них и отводит тепло. M3A790GXH/128M ощутимо горячее. Даже в режиме простоя в номинальном режиме температура северного моста около 50 градусов. Теперь перейдём к рассмотрению энергопотребления системы в различных режимах. Ниже представлена таблица потребления энергии системы в разных режимах и приложениях. Система состояла из следующих потребителей энергии:
- Материнская плата,
- Процессор,
- Оперативная память,
- Один вентилятор,
- Видеокарта (встроенная),
- Жёсткий диск,
- DVD-RW привод.
Самая заурядная конфигурация. В результате тестирования выбирались максимальные показатели при работе того или иного приложения.
|
|
|
|
|
|
3DMark 06 игровые тесты |
|
|
|
|
|
3DMark 06 тесты процессора |
|
|
|
|
|
ОССТ 3.1.0 |
|
|
|
|
|
Отсутствие нагрузки |
|
|
|
|
|
Интереснее всего смотрится в данной ситуации система на процессоре Sempron 140. Его наличие позволит использовать пассивную систему охлаждения и существенно снизить счета за электроэнергию при круглосуточной работе компьютера.
реклама
Хочется теперь обратить ваш взор в сторону фирменных утилит производителя. Одной из них является Instant Boot. Суть её заключается в удивительно быстрой загрузке операционной системы, но обратной стороной этой медали является удивительно долгое выключение с перезагрузкой системы. При перезагрузке мы можем наблюдать следующее сообщение.
После этого операционная система загружается и уходит в глубокий сон. После нажатия кнопки Power проходит всего пару секунд до появления рабочего стола. Что ж, функция весьма интересная и многим может быть полезна. Ещё одной утилитой является Intelligent Energy Saver. Она создаёт свой профиль электропитания системы и работает только при включении функции Cool & Quiet в BIOS.
Эта утилита отображает, сколько фаз питания активно и сколько сэкономлено электроэнергии. Похожая утилита есть у компании Gigabyte.
Встроенный звук
На платах используются разные звуковые кодеки Realtek® ALC890 и Realtek® ALC888. Производителем заявлена поддержка восьмиканального звука, стандартов HD Audio и Dolby Home Theater. Субъективное прослушивание музыки, фильма с дорожками 5.1 и через наушники Zalman ZM-RS6F и акустику Microlab PRO 1 не выявили серьёзных изъянов в звучании, в целом, звук ровный и чистый. Мне даже показалось достаточно странным, что не было слышно ни наводок, ни искажений, ни тресков. Зато позиционирование звука мне показалось недостаточно точным, но после регулировок с каналами удалось добиться приемлемого эффекта погружения в сцену. Так что в целом звук на платах неплох.
Заключение
Сегодня мы рассмотрели две платы производства компании ASRock. На кого ориентированы эти продукты? M3A785GMH/128M - плата неплохая, но стоимость её в московской рознице около 3000 рублей, а за эту сумму можно обратить свой взор и на продукцию более крупных производителей. Моё мнение сводится к тому, что место этой платы на OEM рынке или в составе готовых решений. Что касается другой платы - M3A790GXH/128M, то это отличный вариант для создания мультивидеочиповой системы. Средняя цена в рознице на неё 3500р, и за эту цену найти другую с подобным функционалом непросто. Разгонный потенциал плат неплох, но надо всё-таки сделать скидку на бюджетность этих решений, не судить их столь строго и не требовать слишком многого. Есть неплохой подарок для любителей "бесплатного сыра" в виде функции ACC. Она работает и может вам подарить вместо одного процессора другой, с большим числом ядер. Если отбросить всё и сравнивать два видеоядра напрямую, то ждать солидной прибавки при увеличении индекса от 3300 до 4200 не приходится. Играть в современные игры на интегрированном видео можно будет нескоро, а может, вообще никогда. Здесь можно понять производителей видеокарт. Кто будет покупать их продукцию, если всё нормально идёт и на встроенной плате? Интегрированное видео стоит рассматривать как офисный вариант или временный. В первом случае вы можете наслаждаться комфортным веб-серфингом, просмотром HD Video и прелестями новой операционной системы. Во втором случае вы просто получаете бонус в виде бесплатного видеоадаптера, причём не самого плохого. Ведь он может справиться со всем, что относится к первому случаю. Потом вы можете докупить уже полноценную игровую видеокарту.
Плюсы M3A785GMH/128M
- Обилие настроек.
- Неплохой разгонный потенциал.
- Поддержка функции АСС.
Минусы M3A785GMH/128M
- Неудобное расположение разъёма FDD.
- Скудный комплект поставки.
Плюсы M3A790GXH/128M
- Обилие настроек.
- Неплохой разгонный потенциал.
- Поддержка функции АСС.
- Наличие трёх слотов PCI-e x16.
Минусы M3A790GXH/128M
- Неудобное расположение разъёма FDD.
- Неудобное расположение разъёма IDE.
- Скудный комплект поставки.
реклама
Выражаем благодарность:

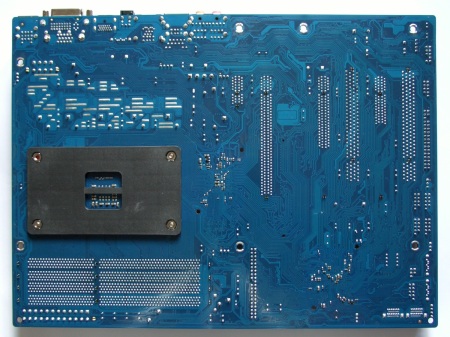

Дополнительные фотографии
