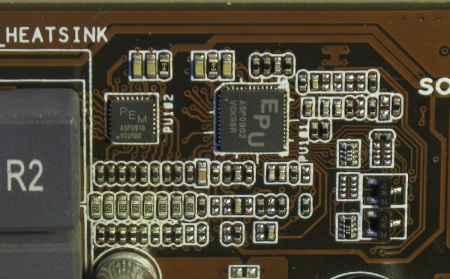

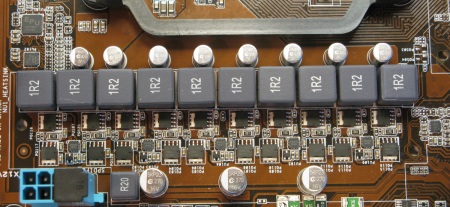

Система питания построена по схеме 8+2. Две управляющие микросхемы (контроллеры) ASP0902, ASP0910.
Используются двухфазные драйверы uP6282 . На каждую из десяти фаз отведено по одному транзистору PH9025L и по одному PH5525L . Что ж, схема подачи питания на процессор выглядит неплохо.

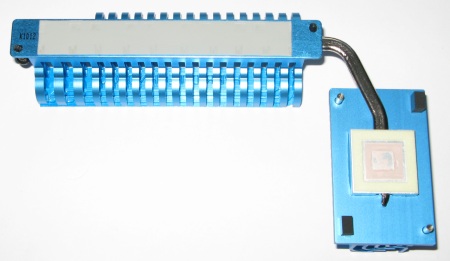

Мосфеты накрывает радиатор системы охлаждения. Он представляет из себя алюминиевую деталь сложной формы, окрашенную голубым цветом, с хорошим оребрением. В качестве термоинтерфейса выступает термопрокладка серого цвета толщиной 0.5 мм.
реклама

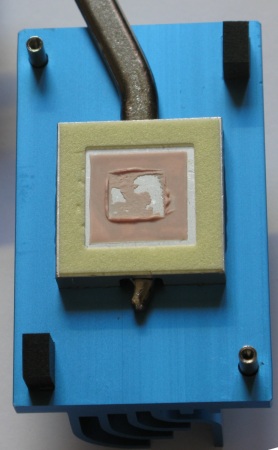

Другой радиатор накрывает северный мост он соединен с первым тепловой трубкой. Если присмотреться к радиатору северного моста, то можно заметить, что он составной: теплотрубка уложена в паз алюминиевого основания, а сверху на основание приклеена вторая часть с развитым оребрением. Подобная конструкция ставит под сомнение эффективность отвода тепла от северного моста.

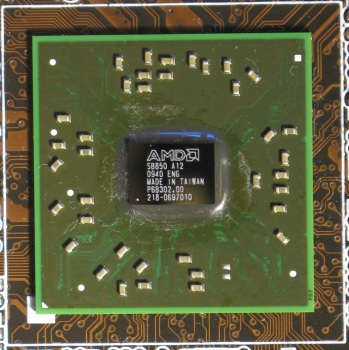

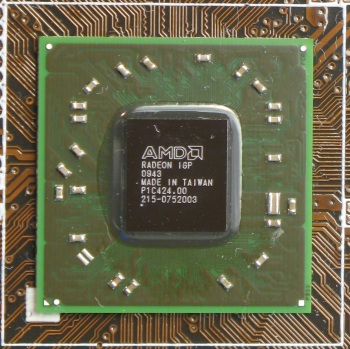

Ещё один радиатор расположен на южном мосту SB850. Он монолитный, с развитой структурой ребер. Термоинтерфейс – розовая терможвачка. Прижим радиаторов осуществляется разными способами: мосфетов и южного моста – пластиковыми клипсами на пружинках, северного – подпружиненными винтами. Демонтировав систему охлаждения и убрав остатки термоинтерфейса, можно разобрать надписи на наборе логики AMD 890GX + SB850:

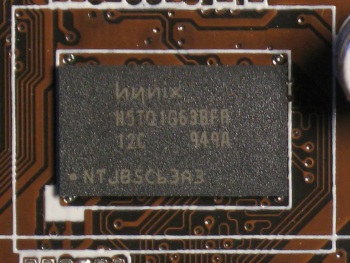

Неподалёку от северного моста расположилась микросхема SidePort памяти Hynix H5TQ1G83BFR .
Это чип типа DDR3 1333МГц, объёмом 128 МБ, используется для нужд интегрированного в северный мост видеоадаптера AMD Radeon HD4290. Возможно и использование дискретной графики, причём в режимах CrossFireX и Hybrid CrossFire. Для этого на плате распаяно два разъёма PCI-e x16.
реклама

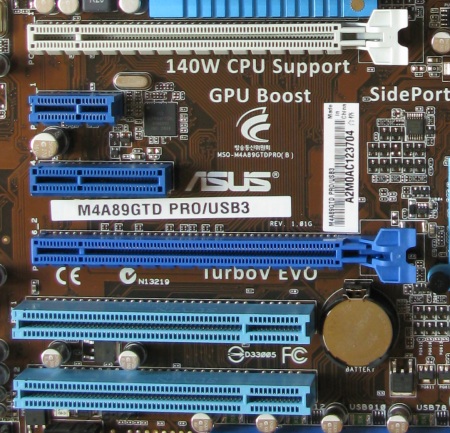

При установке одиночной видеокарты, производитель рекомедует использовать нижний слот, а в верхний вставлять карту-заглушку, которая поставляется в комплекте. В таком случае обеспечивается режим работы 0+16. При использовании двух видеоадаптеров формула изменяется на 8+8.

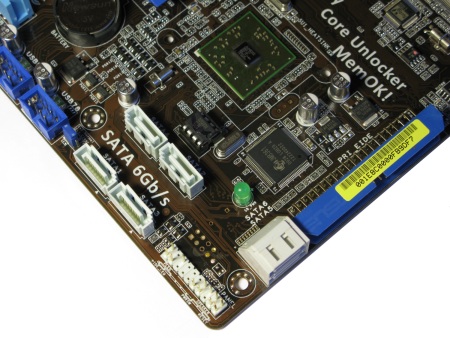

Также на плате распаяно два слота PCI, один - PCI-e x1 и один - PCI-e x4. Если посмотреть внимательно, то при установке двух видеокарт с двухслотовой системой охлаждения остаются неперекрытыми два разъёма. Один PCI-e x4 и один - PCI. Это удобно тем, что можно использовать широкий спектр плат расширения. К примеру, в нижний слот PCI можно установить дискретную звуковую карту, а в оставшийся PCI-e x4 – контроллер SATA. Раз уж речь зашла об этом интерфейсе, то на плате распаяно шесть таких разъёмов последней модификации – 6 Гбит/с.

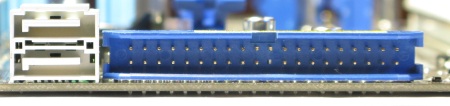

Все они реализованы контроллером SATA3, интегрированным в южный мост SB850. Фирма ASUS не оставила без внимания пользователей, использующих IDE накопители и приводы. Для этих целей на плате распаян одноимённый разъём.

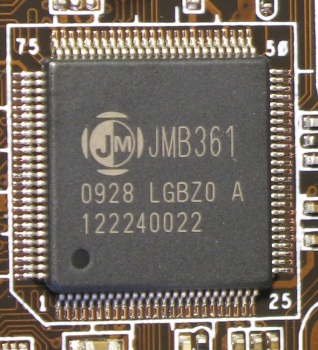

Реализован он микросхемой JMicron JMB361.

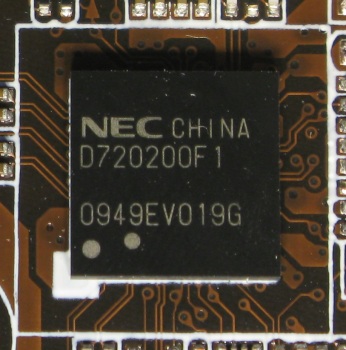

Этот же чип обеспечивает наличие разъёма eSATA на задней панели. Внизу платы расположены четыре разъёма для подключения восьми устройств USB 2.0. Ещё четыре расположились на задней панели. Все они реализованы средствами южного моста. Фирма ASUS решила расширить функционал платы и наделила её поддержкой стандарта USB 3.0 посредством стороннего контроллера производства компании NEC. Сами разъёмы находятся на задней панели и обозначены голубым цветом.

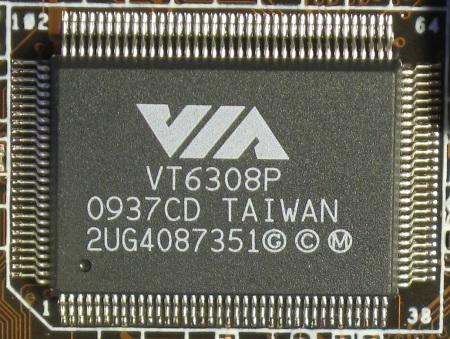

Также есть поддержка стандарта IEEE 1394. Для этих целей на плате распаян чип VIA VT6308P. Он поддерживает два порта.

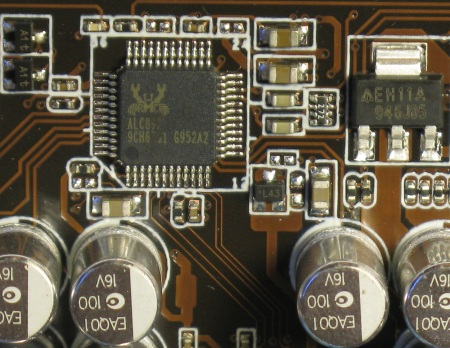

Один разъём расположен внизу платы по соседству с USB, другой на задней планке. В левом нижнем углу платы обосновался восьмиканальный звуковой кодек. Он представлен чипом Realtek ALC892. Производителем заявлена поддержка функции ASUS Noise Filter:

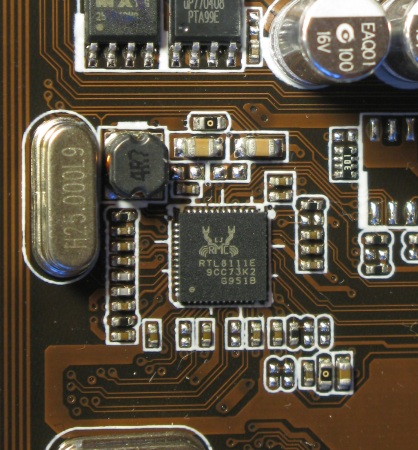

Присутствует и сетевой адаптер, который представлен чипом Realtek RTL8111E. Обеспечиваются режимы передачи данных 10 / 100 / 1000 Мбит/с:
реклама

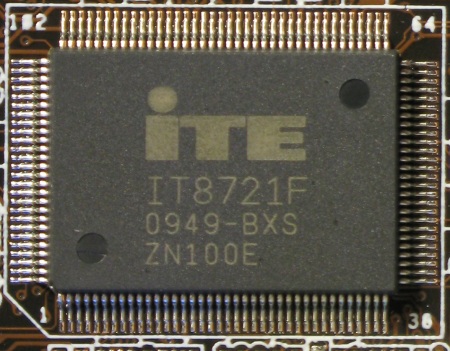

Контроллер ввода/вывода и мониторинга - ITE IT8721F:

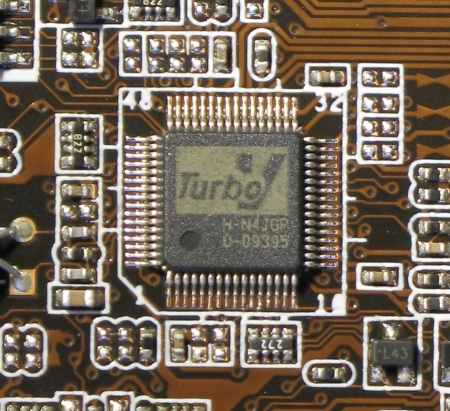

Рядом с ним расположена микросхема TurboV, которая позволяет осуществлять функции разгона в автоматическом режиме. Производитель гордо именует её Ultimate O.C. processor:

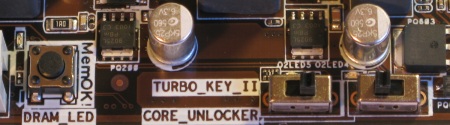

На плате расположено несколько светодиодов. Один из них, зелёного цвета, сигнализирует о подаче питания на плату. Три других расположены рядом с переключателями Turbo Key II, Core Unlocker и кнопкой Мем ОК! Они сигнализируют об активировании/деактивировании соответствующих режимов работы.

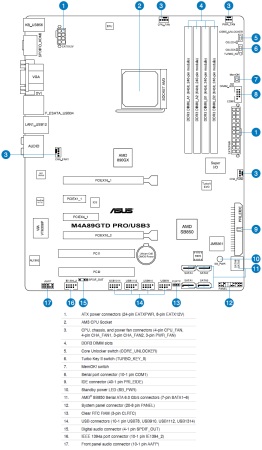

В правом нижнем углу платы расположен разъём для подключения кнопок и индикаторов корпуса. Для удобства подключения в комплекте с платой идут специальные переходники ASUS Q-Connector. Для более детального изучения всех периферийных устройств прилагается схема, на ней же можно найти все разъёмы для подключения вентиляторов.

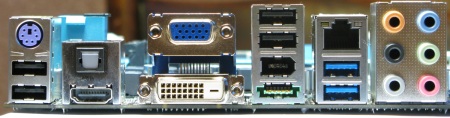

На задней панели ввода/вывода расположились следующие разъёмы:
- Один разъём PS/2;
- Четыре разъёма USB 2.0;
- Два разъёма USB 3.0;
- Один разъём eSATA с питанием;
- Один разъём IEEE1394;
- Один разъём D-SUB;
- Один разъём DVI;
- Один разъём HDMI;
- Один гигабитный сетевой разъём RJ-45;
- Шесть аудиоразъёмов minijack;
- Один оптический S/PDIF Out коннектор.
Технические характеристики
Поддержка процессоров | Поддержка Socket AM3 процессоров: AMD Phenom™ II X6 / X4 / X3 / X2 (кроме 920 / 940), Athlon II X4 / X3 / X2 и Sempron 140. |
Шина HyperTransport | HyperTransport до 5.2 ГТ/с |
Набор логики | Северный мост: AMD890GX chipset Южный мост: AMDSB850 chipset |
Поддерживаемая память | Двухканальная архитектура памяти DDR3 1066 / 1333/ 2000(разгон) SDRAM (Максимум 16 ГБ) 4 DDR3 DIMMs (240pin / 1.5В) |
Сеть | Gigabit LAN by RealtekRTL8111Е |
Звук | HD Audio RealtekALC892 до 8-каналов аудио |
SATA 3 | SATA1~6 порты от AMDSB850 chipset Поддержка передачи данных до 6.0 Гбит/с |
RAID | SATA1~6 поддержка RAID 0/ 1/ 10/ от AMDSB850 |
IDE | 1 разъём UltraDMA 133/100 для 2 PATA устройств от JMicron JMB361 |
eSATA | 1 xExternal Power eSATA 3.0Gb/s порт от JMicron JMB361 |
IEEE1394 | VIA® 6308P контроллер с поддержкой 2 x 1394a портов (1 на плате; 1 на задней панели) |
Контроллер ввода/вывода | ITE IT8721F |
Коннекторы | Задняя панель
|
Слоты | Слоты 2 x PCI Express x16 слота, поддерживается ATI Hybrid CrossFireX технология, и соответствуют стандарту PCI Express 2.0. 1 x PCI Express x1 слот 1 х PCI Express x4 слот 2 x PCI слота |
Фирменные технологии ASUS | ASUS Xtreme Design ASUS Hybrid Processor -- TurboV EVO
|
Форм-фактор | ATX |
Габариты | 305 X 244 мм |
