Система охлаждения
Начнем с замены фронтального 200 мм вентилятора на пару 120-миллиметровых. Для этого, напомню, в комплекте с корпусом присутствует две специальных пластиковых рамки. Вентиляторы в них держатся на защелках.

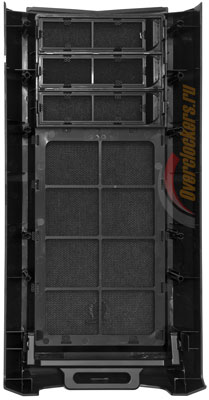

Но чтобы добраться до шасси, нужно сначала демонтировать переднюю фальшпанель. Она держится на вполне стандартных пластиковых штырьках и достаточно легко снимается. Это понадобится делать и для обслуживания большого пылевого фильтра, который крепится к ней изнутри (и даже оборудован отдельной ручкой).
реклама

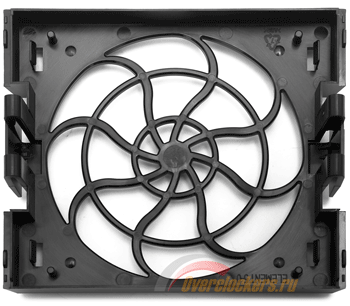

Но нас интересуют вентиляторы. Упомянутые рамки также крепятся к шасси с помощью защелок. Просто удивительно, как мне в процессе разбирательства с тестируемым корпусом удалось не сломать ни одной из них.

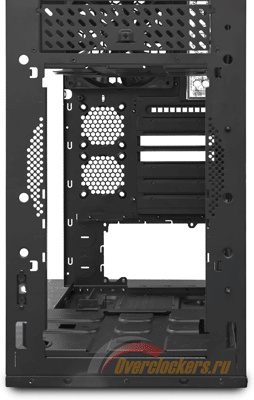

Таким образом, передняя часть шасси Element G может иметь следующий вид:

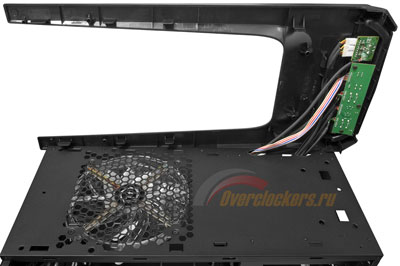

Здесь же расскажем про встроенный регулятор оборотов 200 мм вентиляторов. Чтобы добраться до него, нужно снять уже, в свою очередь, верхнюю накладку. Тут по периметру снова защелки, причем целая куча.

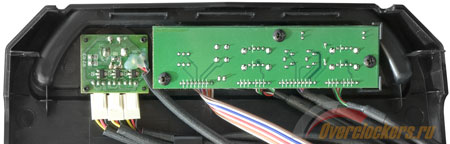

Под этой своеобразной фальшпанелью в передней ее части и обнаружилась плата контроллера (на следующей фотографии слева). Реобас одноканальный, но подключить к нему можно три вентилятора. Разъемы для материнской платы стандартные – трехконтактные, поэтому ограничиваться штатными вентиляторами не обязательно. Плюс ничто не мешает с помощью различных «двойников» и «тройников» подключить к регулятору вообще все вентиляторы.
Но по умолчанию доступна регулировка лишь 200 мм вентиляторов. Диапазон весьма узок – от 600 до 800 оборотов в минуту (производитель заявляет при этом уровень шума на уровне 12–14 дБА). А задняя «стосороковка» (она уже нормально промаркирована – A1425L12S, 0.3 A) всегда крутится со скоростью 1000 RPM (тут обещано 16 дБА).
реклама
Если смотреть только на обороты, то система охлаждения корпуса кажется весьма сбалансированной. Понятно теперь, почему 140 мм вентилятор не подключен к штатному реобасу. Правда, немного смущает его больший, чем у крупных «вертушек», заявленный уровень шума. Но вообще с такими тихоходными вентиляторами Thermaltake Element G должен быть достаточно тихим. Проверим.
Но сначала, как всегда, несколько слов о методике тестирования.
Инструментарий
- Прогрев CPU: LinX 0.6.4.
- Прогрев GPU: Fur Mark 1.8.0 («бублик»).
- Прогрев HDD: Копирование папки с большим количеством разнообразных файлов общим объемом в несколько сот гигабайт с раздела на раздел.
- Мониторинг температур CPU: RealTemp 3.4.
- Мониторинг температур HDD: SpeedFan 4.40.
- Разгон и мониторинг видеокарты: MSI Afterburner 1.5.0.
Методика тестирования
Уровень шума и эффективность системы охлаждения Thermaltake Element G оценивалась в сравнении с открытым стендом («Open Stand» на графиках).
Охлаждение
Процессор Intel Core i7 920 был разогнан по базовой частоте до 200 МГц при напряжении 1.25 В. Штатный множитель (20) не повышался, технология Turbo Boost была отключена. Таким образом, частота работы CPU составила около 4000 МГц. Прогревался он с помощью LinX 0.6.4 и охлаждался в простое до стабилизации температуры (пять минут без изменений). За мониторинг состояния центрального процессора отвечала утилита RealTemp версии 3.4.
Множитель оперативной памяти устанавливался в значение «8». В результате стендовая Corsair XMS3 работала в штатном для нее режиме на частоте 1600 МГц при напряжении 1.65 В и задержках 7–7–7–18–1N.
Разгон обеих видеокарт осуществлялся под штатной системой охлаждения и составил скромные 920 и 1120 МГц по чипу и памяти соответственно. Фиксация показателей температур GPU проводилась с помощью MSI Afterburner после их стабилизации (пять минут без изменений).
Системы охлаждения Radeon HD 4890 работали в штатном автоматическом режиме. Поэтому для референсного ускорителя на графиках также указаны доли от максимальной скорости вращения ее турбины. У карты MSI Cyclone шаг изменения больше (около 5%), поэтому и в простое, и под нагрузкой ее вентилятор всегда крутился на 36% (≈1050 RPM) и 57% (≈2300 RPM) соответственно.
Из винчестеров на графиках представлен тот, что прогрелся до наибольшей температуры.
Температура в помещении в ходе всего тестирования находилась в интервале 24–25 градусов.
Шум
Для проверки акустических параметров вентиляторы Thermaltake Element G запускались в тихое время суток в помещении без посторонних источников шума, которые можно было бы различить на слух. Измерялся суммарный уровень шума, издаваемый тестовой системой на открытом стенде и в закрытом корпусе в двух режимах работы его 200 мм вентиляторов: с ручкой реобаса, выкрученной на максимум («High» на графиках) и на минимум («Low» на графиках).
Для уменьшения вклада в общий уровень шума остальных компонентов скорость вращения турбины референсного Radeon HD 4890 на время тестирования фиксировалась на минимальном доступном уровне 20% (около 1000 RPM).
Измерения производились с расстояния 30 см, 1 и 3 м со стороны фронтальной панели на высоте 50 см от плоскости, на которую устанавливался корпус.
