Обзор корпуса Thermaltake Element G (страница 4)
реклама
Тестовый стенд
В тестируемом корпусе собиралась следующая система:
- Материнская плата: Asus P6TD Deluxe (Intel X58 Express).
- Центральный процессор: Intel Core i7 920 (rev. D0, штатное напряжение 1.1875 В, фото экземпляра).
- Охлаждение ЦП: Thermalright Ultra-120 eXtreme со штатным вентилятором 120 мм (≈1000 RPM). Термоинтерфейс – Arctic Cooling MX-2.
- Оперативная память: 3 x 2 Гбайта Corsair XMS3 DDR3–1600 CL7.
- Видеокарта: ATI Radeon HD 4890 XFX 1 Гбайт (reference), а также ATI Radeon HD 4890 1 Гбайт MSI Cyclone.
- Дисковая подсистема: Seagate Barracuda 11 ST31000333AS 1012 байт, 3 шт.
- Блок питания: Enermax Revolution 850 Вт.
- Привод: Pioneer DVD±RW «Radical Black» :).
- Корпусной вентилятор: Scythe Minebea 120 мм, ≈1100 RPM, 2 шт.
Особенности сборки

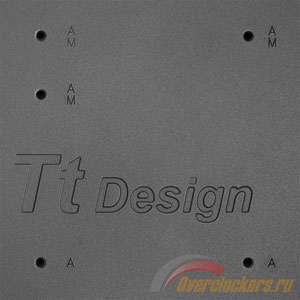

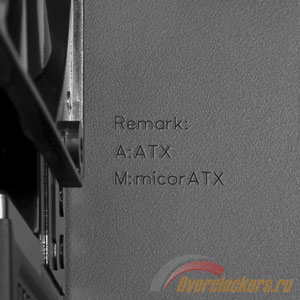

Материнская плата в Thermaltake Element G устанавливается на стандартные шестимиллиметровые стойки, вкручивающиеся в поддон. Официально поддерживаются лишь два форм-фактора: ATX и Micro ATX. Соответствующие им монтажные отверстия подписаны, а неподалеку от заднего вытяжного вентилятора присутствует расшифровка. Забавно, какие затруднения вызывает у китайцев английский вариант приставки «микро». Нам уже неоднократно встречалось весьма странное написание вида «Mirco ATX». Теперь в моем личном списке перлов к нему присоединяется «Micor ATX». Да уж, всеобщую грамотность коммунистической партии Китая пока обеспечить не удалось... :)
реклама

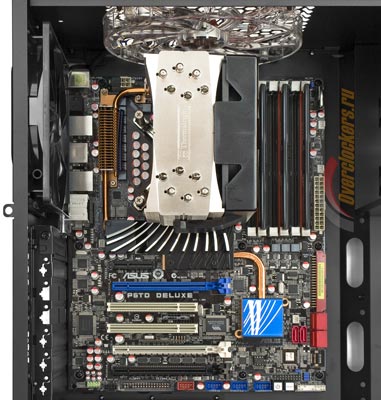

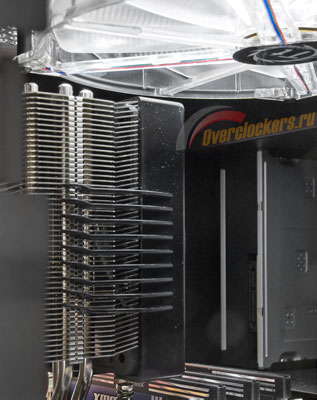

Материнской плате в тестируемом корпусе вполне комфортно, хотя и тесновато. Сверху, менее чем в сантиметре от процессорного кулера Thermalright Ultra-120 eXtreme, – вытяжной вентилятор. Снизу, почти рядом, – перегородка, отделяющая блок питания. А справа поддон немного загибается вверх, что не позволит установить в Element G нестандартные широкие материнские платы (например, Asus Rampage II Extreme). Но стендовая P6TD Deluxe стандарту ATX соответствует, поэтому разместилась в корпусе без проблем.
Ограничений на высоту процессорного кулера нет – ширина Element G вполне достаточна для того, чтобы разместить внутри даже 165-миллиметровый радиатор.

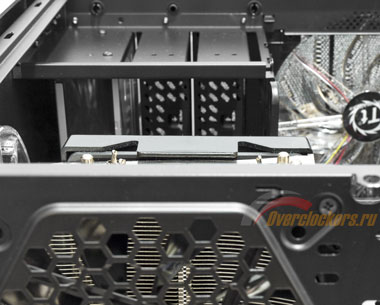

На удивление, даже боковой вентилятор не мешает, он практически не перекрывает систему охлаждения CPU:

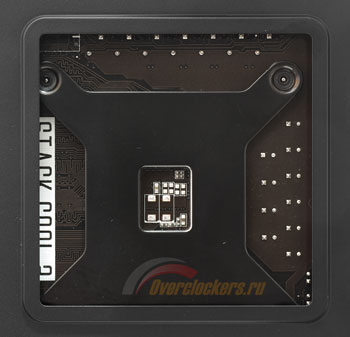

А вот о (де-)монтаже в корпусе процессорных кулеров, чей механизм крепления содержит backplate, в большинстве случаев придется забыть. Соответствующее отверстие в поддоне расположено в целом правильно, но, к сожалению, оно слишком мало́.
реклама
Теснота под верхней крышкой вызывает и другие затруднения. Так, весьма проблематично подключить процессорное питание при установленной материнской плате с водруженной на нее башенной процессорной системой охлаждения. Хотя кабель действительно можно протянуть за поддоном, да и отверстие в нем в целом расположено удобно.

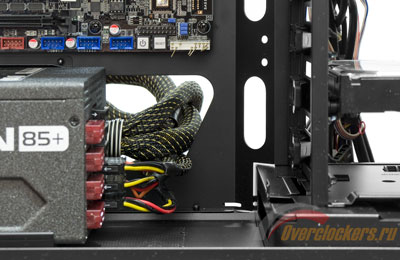

Блок питания устанавливается на отдельные направляющие с резиновыми полосками. Производить все операции с ним следует, лишь заранее демонтировав его перегородку. По глубине в Thermaltake Element G ме́ста более чем достаточно. Вполне себе длинный 190-миллиметровый стендовый Enermax Revolution от «подиума» винчестерной корзины отделял добрый десяток сантиметров.

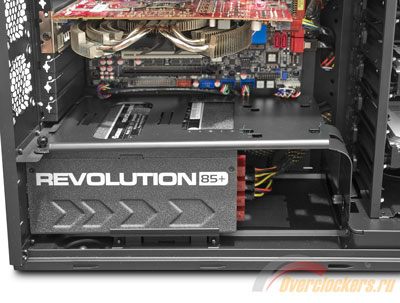

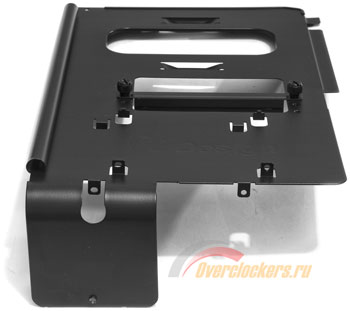

Но некоторые блоки питания будут не полностью совместимы с упомянутой перегородкой. Она, кстати, крепится к шасси двумя винтами с накатанной головкой, их можно видеть слева сверху и справа снизу на следующей фотографии. Так вот, еще пара винтов на перегородке фиксирует отдельный ограничитель блока питания. Для него доступно пять положений, рассчитанных под блоки питания длиной 140, 150, 160, 170 и 180 мм.

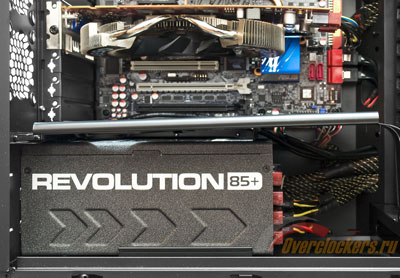

Поэтому при попытке водрузить перегородку обратно на 190-миллиметровый Enermax Revolution, я не сразу понял, почему же она не встает на свое место. И лишь убрав этот странный фиксатор, получилось нормально прикрутить ее к шасси.
Как видите, блок питания пришлось ориентировать вентилятором вниз: вырез в перегородке сверху еще меньше, чем перфорация в шасси снизу.
Последующее тестирование не выявило заметной зависимости температур компонентов от ориентации блока питания и наличия этой самой перегородки. А вот тепловой режим самого блока питания от поворота его вентилятором вверх в ее отсутствии наверняка улучшится. Эстетическая функция перегородки также находится под большим вопросом. Да и жесткость шасси вряд ли ощутимо увеличивает еще одна тонюсенькая гнутая жестянка. Поэтому в большинстве случаев ее использование в Element G видится нецелесообразным.
Разве что вы захотите использовать дополнительную возможность, которая в тестируемом корпусе реализована с помощью данной перегородки. На нее можно установить пару 2.5”-накопителей (предполагается, что это будут SSD). Отогнутые от стального листа ушки в передней части планки предназначены именно для этого. Накопители предлагается крепить с обеих сторон перегородки. Нижний, опять же, лишит вас возможности использовать самые длинные (более 200 мм) блоки питания.
