Обзор материнской платы MSI P55-GD65 (страница 5)
реклама

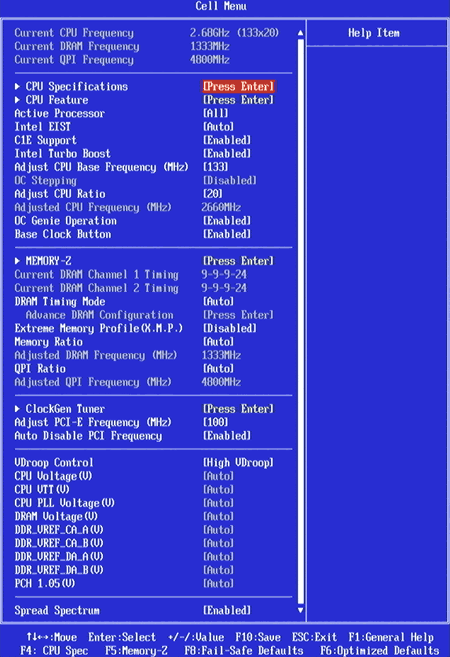

Раздел весьма объемный, на следующем коллаже он приведен целиком:

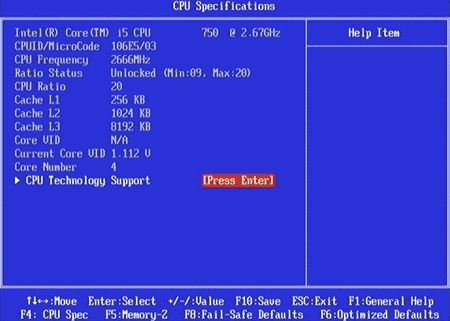

Первый пункт несет сугубо информационную функцию. Он знакомит пользователя с его же процессором.
реклама

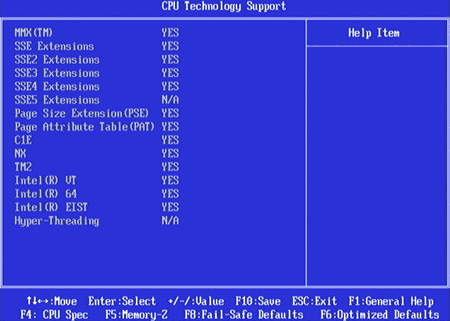

Надо отдать ему должное, делает «CPU Specifications» это качественно: в нем перечислены не только основные характеристики установленного процессора, но и поддерживаемые им технологии. Немалый список последних занимает отдельный подраздел:

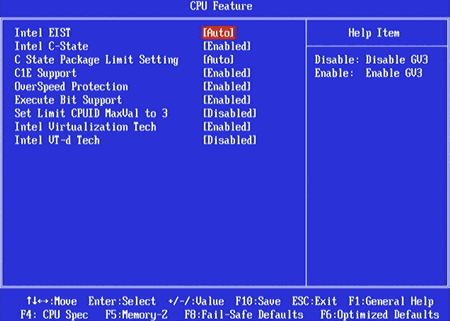

Гораздо функциональнее вкладка «CPU Feature». Здесь многочисленные технологии, поддерживаемые современными процессорами Intel можно поотключать.
Далее в Cell Menu можно ограничить количество активных процессорных ядер. Из «квада» получится сделать двух- или одноядерный процессор. А вот сравнить в приближенных к равным условиях AMD Phenom X3 и какой-нибудь Intel Core i7 не удастся.
Следующие несколько параметров в Cell Menu дублируют пункты из CPU Feature. Можно отключить технологию энергосбережения EIST, режим C1E или заводской авторазгон под нагрузкой – Turbo Boost.
Следом задается базовая частота (BCLK), на основе которой с помощью соответствующих множителей формируется большинство основных.
реклама

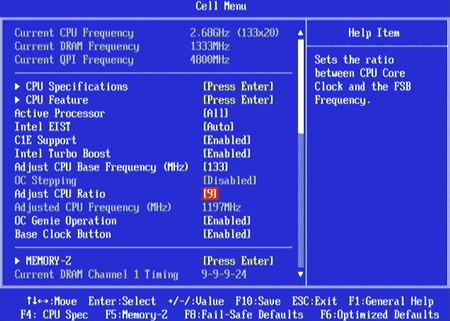

И первый же – процессорный – расположился сразу за ней. Можно выбрать любое из доступных для данного процессора значений. В случае с Core i5 750 – от 9 до 20 и даже соответствующее активированному Turbo Boost для всех ядер – 21. В последнем случае расположенный ранее параметр Turbo Boost блокируется во включенном состоянии.
Следующие два параметра Cell Menu позволяют отключить кнопки OC Genie и выбора базовой частоты. В некоторых случаях это может пригодиться.
Интересно, что автоматического разгона в BIOS Setup платы нет в принципе – только с кнопки OC Genie либо при помощи утилиты MSI Control Center из-под Windows.

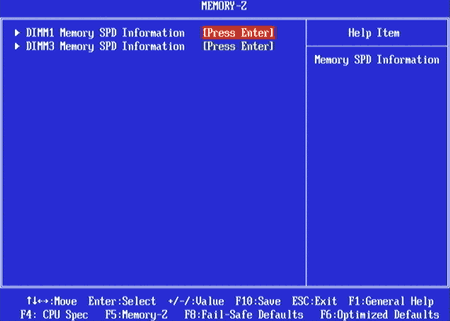

Блок настроек, связанных с оперативной памятью, открывает очередной информационный подраздел – MEMORY-Z.
Здесь приводятся характеристики каждого установленного модуля. И отдельно – X.M.P.
Это Intel Extreme Memory Profile – отдельный режим работы памяти, прошитый в SPD многих оверклокерских модулей DDR3. Он на MSI P55-GD65 включается ниже в том же Cell Menu.

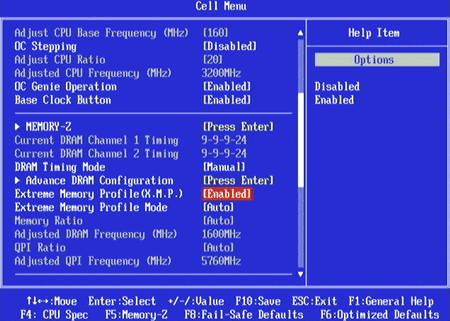

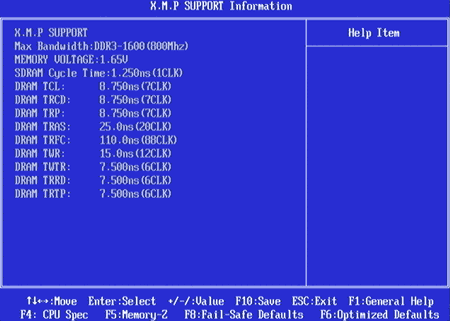

Для стендовых Corsair XMS3 это 1600–7–7–7 при напряжении 1.65 В. Множитель памяти у Core i5 750 ограничен значением 10. Что при штатной базовой частоте дает максимум DDR3 1333 МГц. Поэтому, чтобы поднять ее до 1600, нужно увеличить BCLK до 160 МГц. А чтобы суммарная частота CPU не превысила штатную, – уменьшить его множитель.
Именно так делали последние материнские платы на Intel P55 Express, побывавшие в нашей лаборатории. Все без исключения, включая самые бюджетные продукты вроде Gigabyte GA-P55M-UD2. Но инженеры MSI до такого решения немного не дошли. Нет, BCLK-то тестируемая плата повышает. А вот множитель центрального процессора ей понизить недосуг.
В результате частота Core i5 750 в нашем случае выросла с 2.66 ГГц до 3.2. Конкретно данный экземпляр этого процессора способен на ней стабильно функционировать при штатном напряжении. Но если, например, ранее пользователь включил расширенный режим авторазгона Intel Turbo Boost (тот, в котором при загрузке всего двух ядер их множители повышаются до 22, а одного – до 24), то понадобится стабильность на 3.84 ГГц. Вот тут возможны проблемы. Понятно, что множитель можно уменьшить самостоятельно, но есть мнение, что раз уж речь идет об автоматических средствах увеличения производительности, то за этим должна следить плата.
Увлекшись X.M.P., мы пропустили некоторое количество параметров Cell Menu – те, что отвечают за задержки оперативной памяти.
реклама

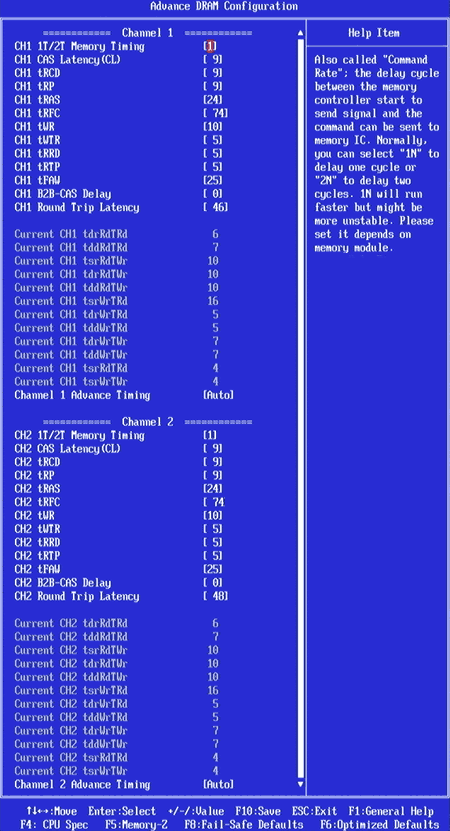

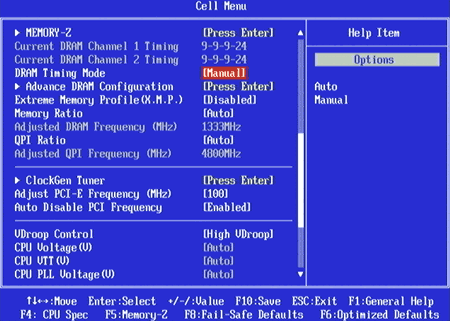

Чтобы получить возможность выставить их вручную, для начала нужно это самому себе разрешить с помощь DRAM Timing Mode. Тогда становится доступен обширный подраздел Advanced DRAM Configuration. Целиком он выглядит следующим образом:

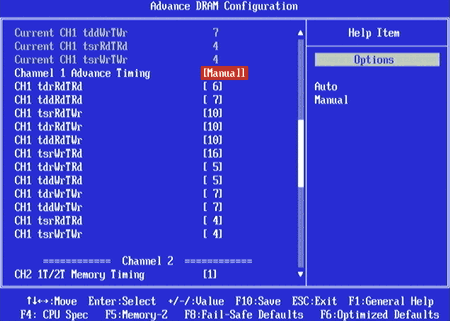

Да и то поначалу. Активировав ручной режим задания «Advance Timing» (там так и написано :), мы можем увеличить его еще в полтора раза.
Жаль, что параметры нельзя выставить в Auto поодиночке. Но намного неприятнее то, что тайминги по каналам приходится задавать отдельно. Режима синхронизации MSI P55-GD65 не предлагает в принципе.
Работа с памятью – вообще слабое место тестируемой платы. Мы рассмотрим ее подробнее в разделе, посвященном практическому разгону.

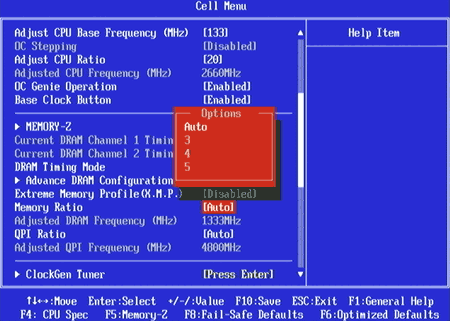

Пока же упомянем про множитель памяти. Он задается в Cell Menu сразу следом за параметром, включающим X.M.P. Все значения уменьшены в два раза. Видимо, чтобы подчеркнуть, что в системе используется память типа DDR – эта аббревиатура расшифровывается как Double Data Rate (удвоенная скорость передачи данных).

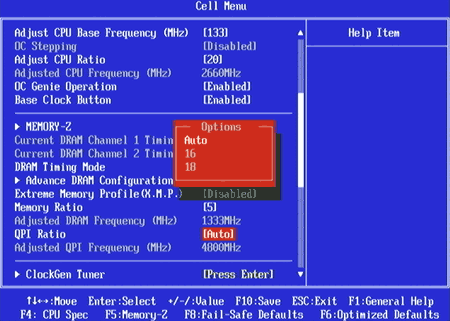

А вот значения множителя шины QPI выводятся нормально. Как и в случае с оперативной памятью, для выбора доступны все поддерживаемые данной моделью CPU.
Под каждым из пунктов, где задается множитель, выводится суммарная частота работы данного элемента системы, которая получится при заданной базовой.

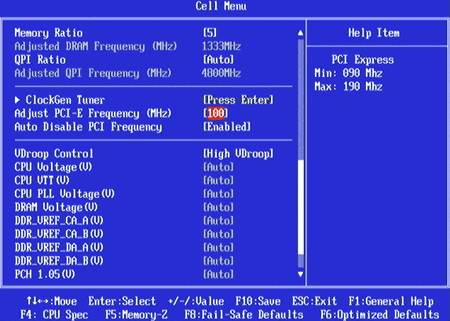

Частота шины PCI-E устанавливается независимо. По умолчанию она зафиксирована на штатных 100 МГц.
И в самом конце Cell Menu ожидаемо расположился блок напряжений.

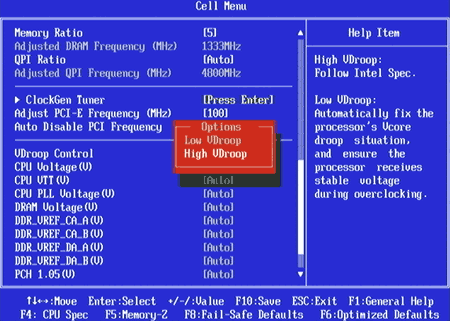

Первый пункт здесь активирует Load Line Calibration, призванный уменьшить «просадку» процессорного напряжения под нагрузкой (так называемый Vdroop). Собственно, в BIOS Setup платы MSI P55-GD65 он так и называется – VDroop Control – и по умолчанию выключен (High VDroop). Соответственно, чтобы его включить, нужно перевести данный параметр в значение Low VDroop, что и сто́ит обязательно сделать, если вы планируете разгон центрального процессора.
Следом задаются собственно напряжения. Их диапазоны везде достаточны для любого разгона, а минимальный шаг позволит подобрать вольтаж максимально точно.
В наличии и стандартные предупреждения о потенциально небезопасных значениях. Причем, для всех компонентов, кроме центрального процессора, они есть и для излишне низких, и для излишне высоких, по мнению производителя, напряжениях.
Для CPU завышенным считается 1.45 В. Для VTT – 1.35 В, заниженным – 1.033 В, для CPU PLL – 2.05 и 1.5 В, для PCH – 1.3 и 1.004 В, для памяти – 1.8 * и 1.435 В соответственно.
* Вообще-то Intel не рекомендует устанавливать его выше 1.65 В. Но инженерам MSI, конечно, виднее.
P55-GD65 не предоставляет возможности задать процессорное напряжение в виде сдвига относительно штатного так, чтобы оно в отсутствие нагрузки продолжало снижаться на положенные 0.3 В.
Приведем таблицу с диапазонами и шагами изменения основных напряжений в BIOS Setup тестируемой платы:
|
|
|
|
CPU |
|
|
|
Memory |
|
|
|
VTT |
|
|
|
PCH |
|
|
|
CPU PLL |
|
|
|
Как видите, BIOS Setup у MSI P55-GD65 вполне функциональный. Все необходимое оверклокеру здесь есть, поругать плату можно лишь за небольшое количество недоработок вроде отсутствия возможности задать процессорное напряжение в виде «сдвига», некорректной поддержки X.M.P. и некоторых неудобств при выборе задержек памяти.
Но это еще не все. Важно ведь и как это все реализовано. Вот об этом мы и поговорим в следующем разделе.
