Дизайн и возможности

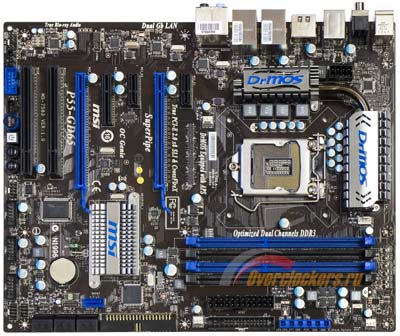

MSI P55-GD65 выглядит именно так, как ожидаешь от полноразмерной платы среднего уровня на Intel P55 Express. Этот набор логики состоит из одной микросхемы, чем и обусловлены все особенности компоновки подобных продуктов. Топовые платы на P55 нередко «маскируются под обычные» путем добавления еще одного теплосъемника в привычном месте, там, где у плат на двухчиповой логике располагается северный мост. «Охлаждает» он, в лучшем случае, микросхему NVIDIA NF200, добавляющую поддержку дополнительных линий PCI-Express. Обычно же под ним скрывается что-нибудь вроде тактового генератора. А то и вовсе голый текстолит.

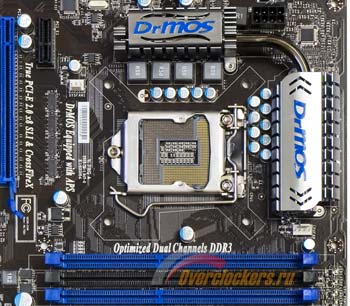

На P55-GD65 около процессорного разъема расположены лишь радиаторы силовых элементов. Питание центрального процессора здесь выполнено по схеме 6+1 (и отдельное двухфазное питание выделено оперативной памяти). Такое небольшое количество фаз может насторожить. Но не зря MSI при каждом удобном случае напоминает, что их платы поддерживают технологию DrMos (одна микросхема вместо двух ключей и драйвера в каждом канале). Это обеспечивает системе питания лучший коэффициент мощности и позволяет ограничиться небольшим количеством фаз. Таким образом, MSI не участвует в гонке производителей материнских плат за количеством каналов преобразователя питания (на данный момент в ней «выигрывает» Asus со своей P7P55D Premium, на которой реализована схема 32+3).
Что касается MSI P55-GD65, то эта плата поддерживает еще и интеллектуальное управление процессорным питанием – APS (Active Phase Switching), – уменьшающее при неполной нагрузке количество задействованных фаз стабилизатора.
реклама

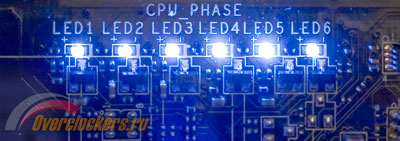

Ее работу призвана иллюстрировать цепочка из шести ярких синих светодиодов над слотами SDRAM. При переменной нагрузке (например, офисной работе) они постоянно помаргивают.
К счастью, всю эту «иллюминацию» можно отключить из BIOS Setup тестируемой платы.

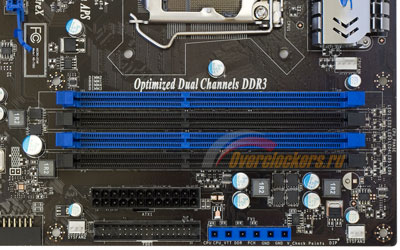

Несмотря на упомянутые лампочки, слоты памяти на MSI P55-GD65 расположены достаточно высоко. А верхний полноразмерный PCI-Express – второй по счету. Поэтому они не будут друг другу мешать, как это нередко бывает.

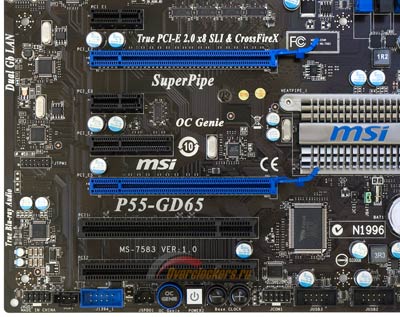

К слотам расширения на MSI P55-GD65 претензий вообще нет. И набор неплохой (а главное, весьма универсальный – два PCI-E 2.0 x16, один x4, два x1 и пара PCI 2.2), и группировка не подвела: непосредственно под полноразмерными PCI-E располагаются PCI-E x1 и PCI. Т.е. даже с парой двухслотовых видеокарт у пользователя останется возможность использования по одному и того, и другого. Но «логика» Intel P55 Express может предоставить всего 20 линий PCI-E, поэтому два ускорителя поделят порты поровну в режиме 8+8 (поддерживается как NVIDIA SLI, так и ATI CrossFireX). А с одной видеокартой останутся доступны оба «писиайника».

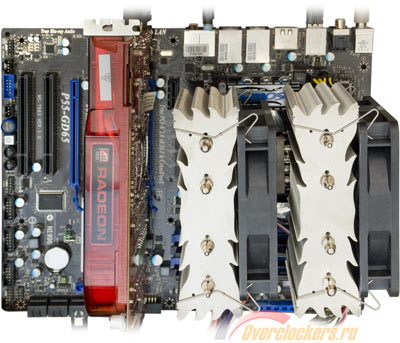

Не помешают первому PCI-E x16 и самые массивные процессорные системы охлаждения. Не занимающие кучу места преобразователи питания CPU позволили избежать необходимости смещать процессорный разъем к центру платы, что мы часто в последнее время видим на других платах под процессоры Intel с разъемом LGA 1156. В результате даже огромный Thermalright IFX-14 от вставленной в первый полноразмерный PCI-E слот видеокарты отделяло несколько сантиметров.
реклама
Правда, закрепить его с помощью самодельного крепления на MSI P55-GD65 в традиционном положении, чтобы вентиляторы дули назад, не удалось: помешал излишне близкий к сокету верхний радиатор. Пришлось ставить IFX-14 поперек материнской платы. С этим уже проблем не возникло: между видеокартой и этим кулером без проблем втиснется 25-миллиметровый вентилятор. Но мне было удобнее закрепить вентиляторы так, как показано на предыдущей фотографии – на открытом стенде разницы все равно никакой.

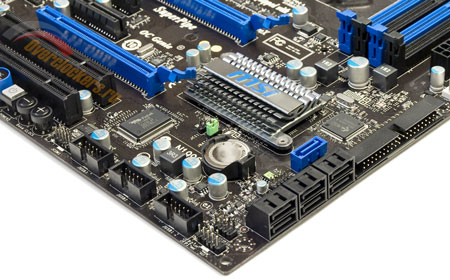

Некоторые сложности, особенно с двумя видеокартами, могут возникнуть на P55-GD65 при подключении жестких дисков: разъемы IDE и SATA на ней традиционно расположены на правом краю платы внизу. Но инженеры MSI сделали все, чтобы облегчить жизнь пользователей: разъемы «лежачие», по крайней мере, торчащие вверх кабели не будут мешать видеокартам.

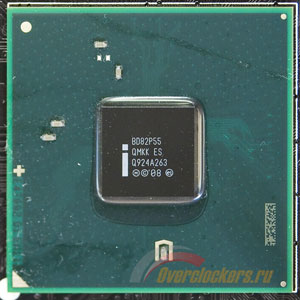

К тестируемой плате можно подключить до восьми накопителей с интерфейсом Serial ATA и до двух – PATA. Поддержку шести SATA предоставляет сама единственная микросхема Intel P55 Express. Остальное – на совести контроллера JMicron JMB363.
Один из «его» Serial ATA портов (синий) прячется непосредственно за шестеркой «чипсетных». Правда, вот уже он стои́т и может помешать длинным картам расширения.
Второй выведен на заднюю панель платы, он совмещен там с одним из USB портов.
Вообще же на I/O-панель MSI P55-GD65 выведены:
- Два порта PS/2 для клавиатуры и мыши;
- Оптический и коаксиальный цифровые аудио разъемы;
- IEEE1394 (Firewire);
- Восемь портов USB 2.0,
- Один из USB совмещен с eSATA (Power eSATA);
- Два сетевых порта RJ-45 («витая пара»);
- Шесть звуковых разъемов встроенного восьмиканального кодека.

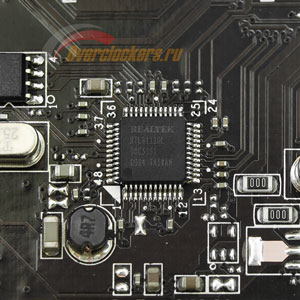

Два гигабитных сетевых интерфейса поддерживают возможность объединения в один двухгигабитный. А также их наличие, например, позволит использовать компьютер на базе MSI P55-GD65 в качестве сетевого шлюза без использования дополнительной дискретной карты.
Остальные шесть из 14 поддерживаемых Intel P55 Express портов USB 2.0 можно задействовать с помощью разъемов в нижней части платы. То же касается и второго Firewire. За поддержку этого интерфейса на MSI P55-GD65 отвечает микросхема VIA VT6315N.

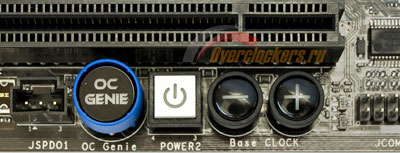

Под последним слотом расширения в нижней части платы притаились четыре кнопки. Первая и наиболее заметная – OC Genie. Нажав перед включением эту кнопку, можно активизировать «интеллектуальный» автоматический разгон системы, поддержкой которого могут похвастаться все последние платы MSI, начиная со среднего ценового диапазона.
На P55-GD65 даже обнаружилась соответствующая микросхема.
реклама
Ресурс overclockers.ru уже недавно показывал вам, как оно все работает .
Остальные кнопки более привычные. Power так и вообще стала за последнее время неизменным атрибутом каждой уважающей себя материнской платы. Правда, непонятно, куда делся Reset. Да и кнопки обнуления BIOS Setup на MSI P55-GD65 не найти. Впрочем, как показало тестирование, она плате не очень-то и нужна. Но не будем забегать вперед.
Последние две кнопки предназначены для изменения базовой частоты (BCLK) «на лету»: плюс один мегагерц и минус один мегагерц. Эта «игрушка» пригодится не только бенчерам, рядовым оверклокерам она может позволить найти предел стабильности системы быстрее. Впрочем, нынче большинство производителей (в том числе и MSI) предлагает программные утилиты (правда, обычно только под ОС Windows) для разгона системы на своих платах.

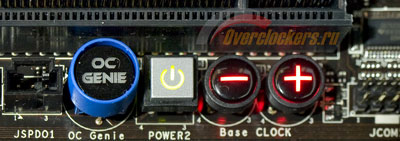

Да, кнопки ожидаемо светятся. Power – зеленым, –/+ BCLK – красным. OC Genie в моем случае не светилась, и по ее виду было непонятно, нормально это или нет. Возможно, так и было задумано. А может быть, ее диод уже «сломался» за время многочисленных тестов, пережитых платой до того, как она попала в лабораторию overclockers.ru.
Эту подсветку, как и кнопки OC Genie и –/+ BCLK, можно также отключить в BIOS Setup платы.

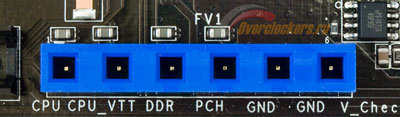

Раз уж заговорили о разгоне, упомянем сразу еще про одну связанную с ним особенность тестируемой платы. Речь идет о V_Check – группе контактов для снятия основных системных напряжений. Тем, кто не доверяет программному мониторингу, как говорится, – и тестер в руки.
В комплекте с платой должны идти провода с разъемами для подключения к этим контактам, но в нашем случае они отсутствовали. Впрочем, обычный мультиметр с тонким жалом прекрасно справляется и так.
Приведем официальную инструкцию по пользованию V_Check:
Напряжение CPU: для измерения текущего напряжения необходимо коснуться точек CPU и GND щупами | |
Напряжение CPU_VTT: для измерения текущего напряжения необходимо коснуться точек CPU_VTT и GND щупами | |
Напряжение DDR: для измерения текущего напряжения необходимо коснуться точек DDR и GND щупами | |
Напряжение PCH: для измерения текущего напряжения необходимо коснуться точек PCH и GND щупами тестера. |
И напоследок приведем схему тестируемой платы (увеличенный вариант по ссылке присутствует):
