Обзор материнской платы MSI P55-GD65 (страница 3)
Система охлаждения
Систему охлаждения материнской платы MSI P55-GD65 образуют три радиатора.

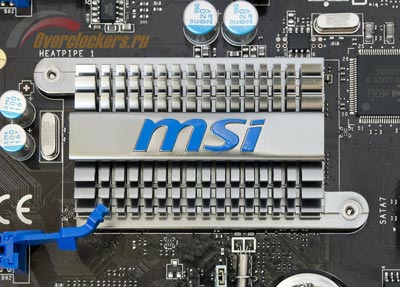

Первый отвечает за охлаждение единственной микросхемы Intel P55 Express. Она здесь, по сути, выполняет лишь функции южного моста и имеет тепловыделение порядка 5 Вт, так что такого скромного радиатора, как на тестируемой плате, ей более чем достаточно. Радиатор низкий, картам расширения он мешать не будет.

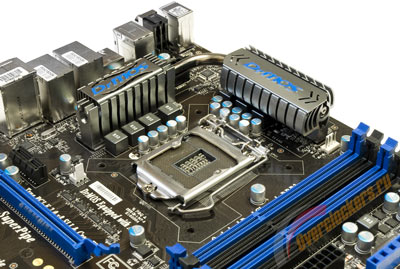

Два остальных посерьезнее. Они призваны рассеивать тепло, выделяемое полевыми транзисторами процессорного преобразователя питания. И, надо сказать, неплохо справляются с этой задачей: все время тестирования (в том числе и под серьезной нагрузкой в виде разогнанного до 4.2 ГГц четырехъядерного процессора) что сами радиаторы, что текстолит материнской платы под ними не были горячими.
реклама
Для более равномерного «прогрева» радиаторы соединены тепловой трубкой. Да не простой, а золотой восьмимиллиметровой. Маркетологи MSI сразу выдумали под это дело целую технологию – SuperPipe. И намеряли 90% улучшение охлаждения чего-то там относительно чего-то там.
Мы не будем комментировать данные заявления. Отметим лишь, что тепловая трубка, соединяющая радиаторы полевых транзисторов, действительно может быть полезна. Например, при использовании процессорных систем охлаждения башенной конструкции, чьи вентиляторы дуют лишь в одну сторону.

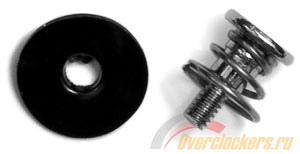

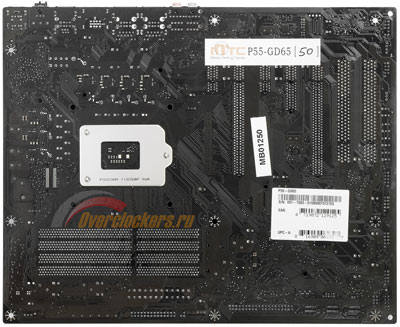

Приятно, что все радиаторы системы охлаждения тестируемой платы крепятся с помощью подпружиненных винтов, а не убогих пластиковых штырьков, как это часто бывает. Выглядят винтики и их изолирующие шайбы следующим образом:

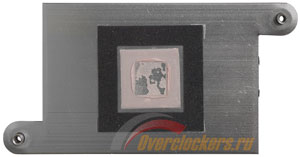

А вот с термоинтерфейсом все как обычно – «жвачка» везде и всюду. Забавно, что на «чипсетном» радиаторе она розовая:

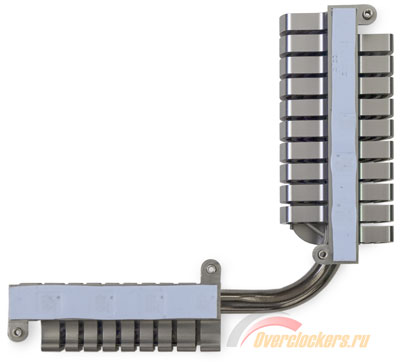

А на «мосфетных» – голубая:
реклама
Впрочем, после замены первой на термопасту Arctic Cooling MX-2 тепловой режим южного моста не улучшился – с ним и так все было нормально.

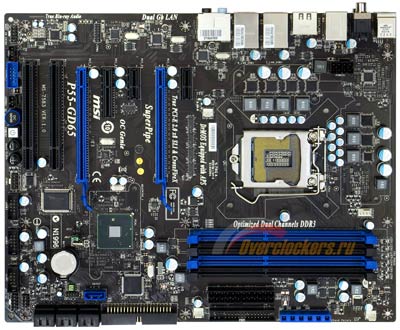

Неудивительно, что система охлаждения MSI P55-GD65 обходится без вентиляторов. А вот разъемов для их подключения на плате – целых четыре. Правда, ШИМ-регулировкой скорости вращения оборудован лишь один – процессорный. Да и вообще все разъемы находятся в верхней части платы. В современных корпусах с нижним расположением блока питания, особенно больши́х, дотянуться проводом нижерасположенного фронтального вентилятора до ближайшего к нему разъема на правом краю MSI P55-GD65 в центре будет сложно.
Перед исследованием возможностей BIOS Setup тестируемой платы приведем
Технические характеристики MSI P55-GD65
| Память | Поддерживаются модули 1 ГБ / 2 ГБ / 4 ГБ DRAM; Поддержка 2х канальности. |
| Разъемы расширения | 2 разъема PCI Express второго поколения x16 (При установке в слоты PCI_E2 и PCI_E4 двух графических карт, линии PCIE x16 автоматически перераспределены c x16 + x0 на x8 + x8; поддерживает ATI® Crossfire™ и NVIDIA SLI); 1 слот PCI Express второго поколения со скоростью x4; 2 слота PCI Express второго поколения со скоростью x1; 2 слота PCI с поддержкой интерфейса 3.3V / 5V шины PCI; |
| Разъемы расширения | Один контроллер Ultra DMA 66/100/133 IDE встроенный на JMicron® 363: Поддерживает режимы работы PIO, Bus Master; Поддерживается скорость передачи до 3Гб/с; |
| MSI напоминает... | Дискета с установкой RAID является опциональной, и ее наличие зависит от региона поставки. Необходимые файлы можно загрузить с нашего вебсайта и самостоятельно сделать установочную дискету. |
| Аудио | Интегрированный аудио чип Realtek® ALC889: 8-канальное аудио с гибким переназначением разъемов ввода/вывода; Совместим со спецификацией Azalia 1.0; Соответствует спецификации Microsoft Vista Premium. |
| Сеть | Поддержка двух PCI Express LAN 10/100/1000 Fast Ethernet с помощью микросхемы Realtek 8111DL. |
| IEEE1394 / FireWire | VIA® VT6315N: Поддержка двух портов IEEE1394 (на задней панели x1, коннектор x1); Скорость передачи данных до 400Мб/с. |
| Разъемы ввода/вывода, установленные на плате | 24-конт. разъем питания ATX; 8-конт. разъем питания ATX 12В; Разъемы вентиляторов процессора x1 / системы x3; CD-in коннектор; Звуковые разъемы передней панели; Разъем для подключения индикаторов и органов управления передней панели; Разъем датчика открытия корпуса; 3 x коннектора USB 2.0; 7 x коннекторов Serial ATA II; 1 x коннектор ATA133; 1 x IEEE1394 коннектор, поддерживающий дополнительно 1 порт; 1 x кнопка Power (питания); 1 x кнопка Clear CMOS; 1 x SPDIF-out коннектор; 1 коннектор TPM модуля; 1 x кнопка OC Genie; 2 x кнопки настройки тактовой частоты. |
| Порты ввода/вывода задней панели | 1 x PS/2 Клавиатура; 1 x PS/2 Мышь; 1 x eSATA / USB Combo порт; 1 x IEEE1394 порт; 7 x USB 2.0 порт; 2 x RJ45 LAN разъема; 1 x 6 в 1 аудио разъемы; 1 x Оптический SPDIF-out; 1 x Коаксиальный SPDIF-out. |
| BIOS | BIOS системной платы поддерживает режим "Plug&Play", который автоматически определяет периферийные устройства и карты расширения. Системная плата имеет функцию Desktop Management Interface(DMI), которая запоминает параметры Вашей системной платы. |
| Размеры | 30.5 см (Д) x 24.4 см (Ш); ATX форм фактор. |
| Крепление | 9 отверстий для крепления; ATX форм фактор. |
