Тестовый стенд

MSI P55-GD65 тестировалась в составе следующей системы:

• Центральный процессор: Intel Core i5 750 (ревизия B1, штатное напряжение 1.1875 В, фото экземпляра).
• Охлаждение ЦП: Thermalright IFX-14 с двумя 120мм-вентиляторами Zalman ZM-F3 (≈1800 RPM) и термоинтерфейсом Arctic Cooling MX-2. Крепление радиатора под LGA 1156 самодельное, описано в отдельной заметке.
• Оперативная память: 2 x 2 Гбайт Corsair XMS3 DDR3-1600, 7–7–7–20, 1.65 В.
• Видеокарта: ATI Radeon HD 4890 XFX 1024 Мбайт (reference).
• Дисковая подсистема: Seagate Barracuda 11 10⁹ байт ST31000333AS.
• Блок питания: Enermax Revolution 850 Вт.

Возможности BIOS Setup

При загрузке MSI P55-GD65 встречает пользователя полноэкранной картинкой, повторяющей дизайн лицевой стороны коробки материнской платы. На ней отсутствует даже подсказка по функциональным клавишам.

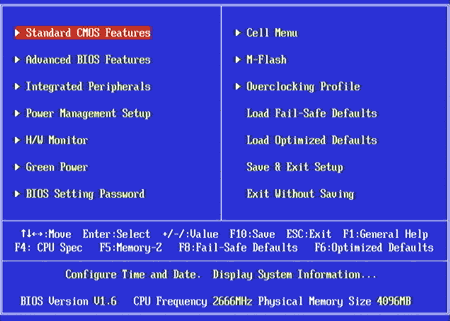

Собственно BIOS Setup тестируемой платы основан на микрокоде Award Inc. Его главный экран выглядит вполне стандартно:

В нижней части выводится текущая версия прошивки, частота центрального процессора и объем установленной оперативной памяти. Над ними – подсказка по выделенному разделу. А еще чуть выше – перечень дополнительных возможностей, доступных по «горячим» клавишам. F4 вызывает окно с более подробной спецификацией CPU.

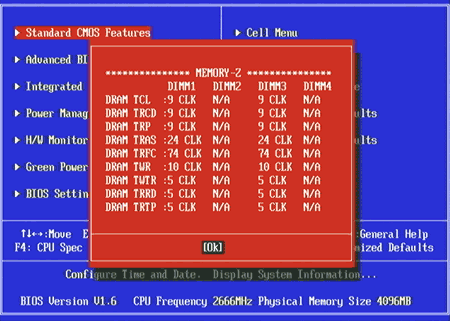

F5 – задержки памяти, отдельно по слотам. Интересно, почему частоты нет? Впрочем, ее из BIOS Setup тестируемой платы узнать несложно.

Но для начала нужно убедиться, что установлена актуальная версия прошивки. Заодно проверим работу встроенной утилиты для обновления BIOS – M-Flash. В главном меню ссылка на него присутствует.

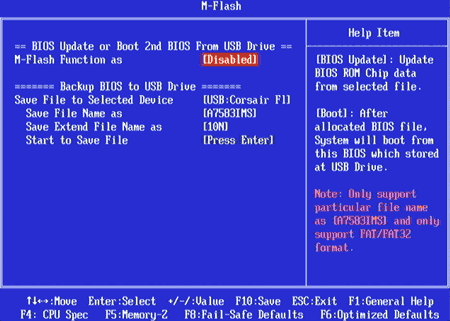

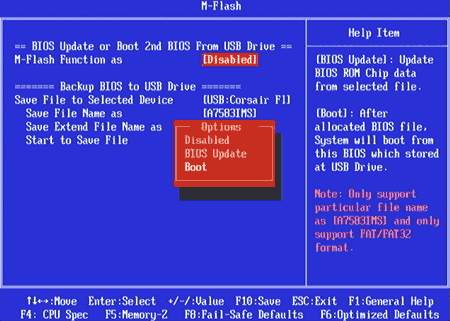

Наибольший интерес вызывает один из режимов работы M-Flash – «Boot». Он позволяет опробовать новую прошивку без, собственно, прошивки. Интересное решение. Наверняка после такой проверки в большинстве случаев реального желания обновить BIOS Setup платы у пользователей не возникнет.

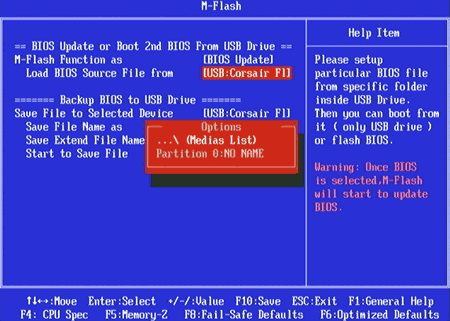

Установив режим, нужно выбрать файл. M-Flash поддерживает только файловые системы типа FAT, зато «видит» не только жесткие диски, но и съемные накопители. Выбираем устройство, раздел, далее утилита сканирует его на наличие подходящих файлов и предлагает выбрать, из какого загружать прошивку.

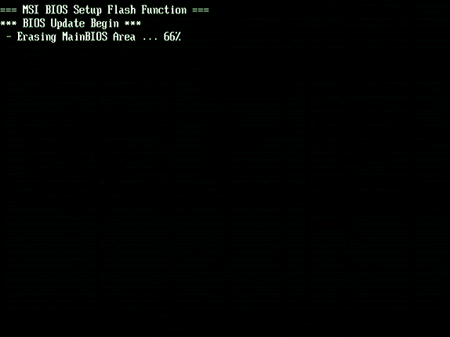

Сохранить текущую также можно. Но мы здесь для ее обновления. Занимает это более минуты, выглядит следующим образом:

В результате получаем плату с последней на момент тестирования версией BIOS – 1.60.

Второй вариант легкого обновления прошивки – утилита MSI Live Update, функционирующая в ОС Windows. Она позволяет загрузить образ прямо из Интернет. И только оттуда. Вот такое разделение обязанностей...

Но вернемся к обзору возможностей BIOS Setup материнской платы MSI P55-GD65.

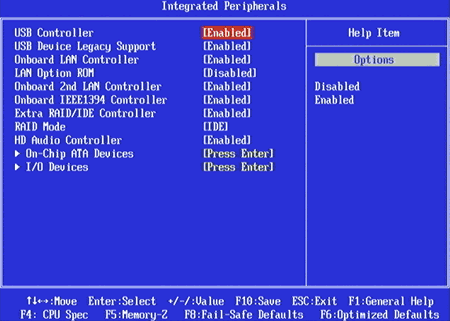

Параметры для отключения многочисленных интегрированных возможностей платы сосредоточены в разделе Integrated Peripherals.

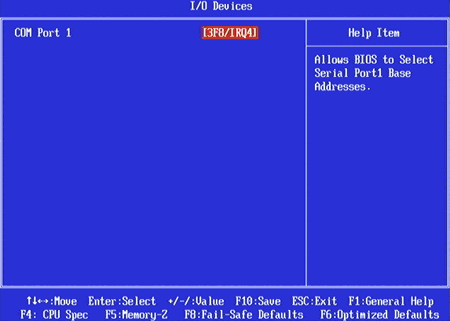

Интересно выглядит пункт I/O Devices. Устройств ввода-вывода по версии программистов MSI у тестируемой платы «не густо»:

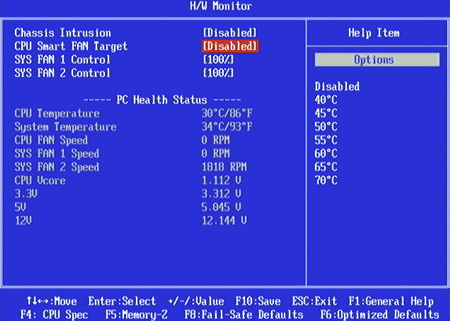

В разделе H/W Monitor ожидаемо сгруппированы предлагаемые платой возможности по аппаратному мониторингу. Две температуры – процессора и системная, скорости вращения трех вентиляторов (разъемов, напоминаю, четыре) да четверка основных напряжений (даже вольтаж памяти отсутствует) – вот и весь мониторинг.

Дополнительно вверху можно задать режим автоматической регулировки оборотов трех вентиляторов. Почему опять трех, хотя разъемов четыре (и все они работают) – непонятно. Возможно, это вызвано какими-то вопросами унификации.

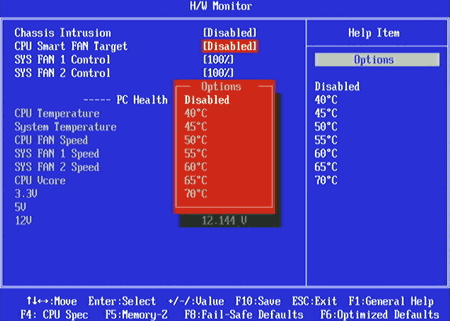

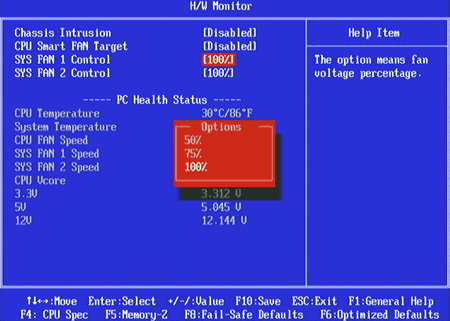

Для верхнего задается желаемый температурный режим процессора. Для остальных – просто доля от максимальных оборотов (при 12 В) вентиляторов:

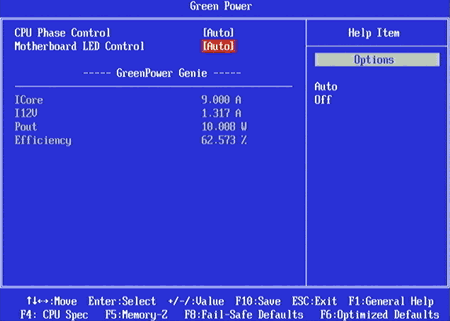

Интересен раздел Green Power, где из доступных параметров – только отключение подсветки материнской платы. Отдельно – CPU Phase LED, отдельно – остальное. Тоже полезные возможности, но главное находится ниже. Это мониторинг энергопотребления процессора и эффективности его преобразователей питания. Правда, выводится какой-то странный набор данных, явно не хватает мощности силовой цепи ATX12V (в данном примере 1.317 А x 12 В = 15.8 Вт).

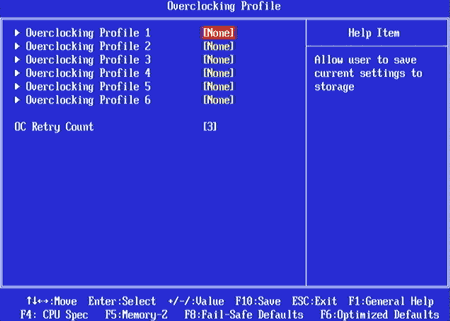

Ну, а рассмотрение тех возможностей, что предлагает MSI P55-GD65 оверклокеру, начнем с Overclocking Profile – профилей настроек BIOS Setup. Данный функционал вынесен в отдельный одноименный раздел. Тестируемая плата может хранить до шести профилей.

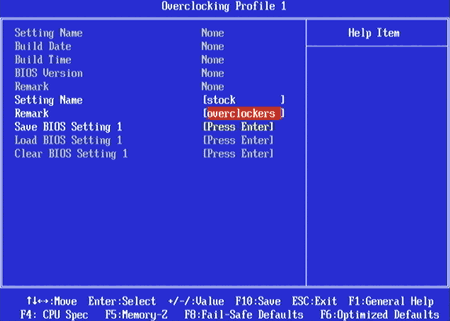

Их можно именовать, и даже давать краткое пояснение:

Но наиболее интересующий оверклокеров раздел BIOS Setup платы P55-GD65 по MSI-евской традиции носит имя «Cell Menu». Здесь сосредоточены все параметры, так или иначе связанные с производительностью системы.
