Продолжение модернизации безвентиляторного блока питания.

Об изготовлении этого блока уже было написано в статье - Безвентиляторный блок питания
/lab/show/15862/Bezventilyatornyj_blok_pitaniya Потом через некоторое время я переделал этот блок. Переделка описана в статье - Безвентиляторный блок питания. Часть2. /blog/clear66 После переделки я его успешно эксплуатировал какое-то время.

Блок питания довольно мощный, 480 Ватт. Но мне не нравилось, что при приличном разгоне с поднятием питающих напряжений и вольтмодами, линия 12 вольт все-таки проседала. Причина в том, что блок сделан по устаревшему стандарту АТХ 1.х. Этот стандарт предусматривал основную нагрузку на блок по линии 5 вольт. А все современные системы будь то Ahtlon 64 или Pentium 4 с видеокартами формата PCI-E нагружают как раз линию 12 вольт. Практически при полном отсутствии нагрузки по линии 5 вольт. Неравномерная нагрузка ведет к еще большему падению напряжения на более нагруженной шине и увеличению на ненагруженной. Это явление широко известно под названием "перекос напряжений".

Это явление "лечится" несколькими способами. На эту тему написано много статей. Их без труда можно найти на сайте. Есть и моя статья - Мощный блок питания путем модернизации блоков меньшей мощности /lab/show/15898/moschnyj-blok-pitaniya-putem-modernizacii-blokov-menshej-moschnosti . Правда эта статья устарела. Теперь для пяти вольт отдельный блок питания не требуется. Но не буду отвлекаться.

Самый простой способ убрать "перекос" - повысить напряжение например до 12,3 – 12,4 вольт без нагрузки. Тогда под нагрузкой напряжение придет в норму. В некоторых типах блоков питания предусмотрены подстроечные сопротивления. И с помощью их без особых заморочек можно проделать эту процедуру. Но в моем случае подстроечников не было. Цепи стабилизации выполнены сопротивлениями с довольно высоким классом точности 1-2%. И возиться с такой точной подборкой номиналов этих резисторов не хотелось. Поэтому я пошел другим путем.

Напряжение 12 вольт в моем случае выпрямлялось одной диодной сборкой. И я решил поставить в параллель ей еще одну. Для выпрямления токов такой величины применяются диодные сборки на диодах Шоттки(Schottky). Но и они имеют определенное сопротивление. Правда, меньшее, чем у обычных диодов. Из-за этого свойства их и используют в компьютерных блоках питания. Потерь меньше.

Другими словами(на пальцах) часть выдаваемого блоком напряжения падает на диодной сборке и превращается в тепло. И поэтому включение в параллель еще одной сборки уменьшает падение напряжения на них. Тепловыделение диодных сборок так же уменьшается. Выходное напряжение немного увеличивается. То что надо.

И я взял да и добавил в параллель еще одну сборку. Теперь на радиаторе стоят две такие

Фото

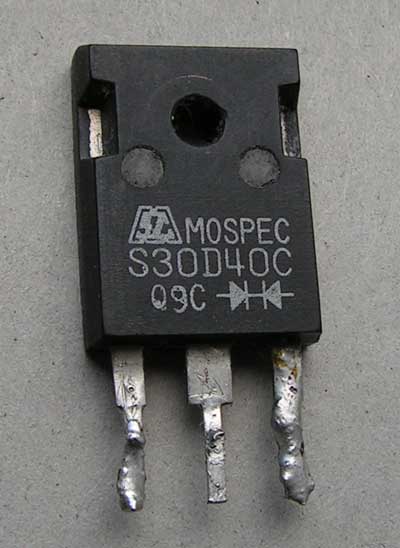

Эти сборки рассчитаны на ток 30Ампер, при напряжении 40 Вольт. Параметры берутся с запасом, для повышения надежности работы.

Фото

(кликните по картинке для увеличения)

К сожалению установленные сборки я не сфотографировал, поэтому привожу старую фотографию. На ней видно как расположены сборки и транзисторы.

После такой доработки напряжение на линии 12 Вольт возросло до 12,4 Вольта. Мне могут возразить, что такое напряжение негативно отразится на работе винчестера. Возможно, на винтах старых моделей это так и было. Но, судя по мониторингу, температура винчестера не возросла ни на градус. К тому же, что мешает впаять в разрыв желтого провода молекса HDD диод 2Д213Б? Лишние 0,4 Вольта упадут на диоде, и винт получит свои "законные"12 или чуть меньше вольт.

С такой переделкой блок питания работает уже второй месяц. Линия 12 вольт больше не проседает.
