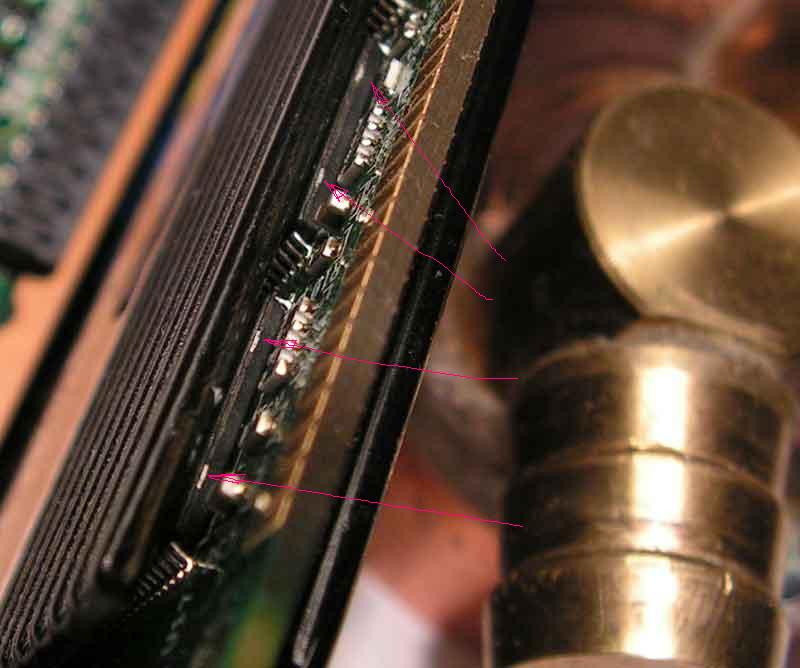

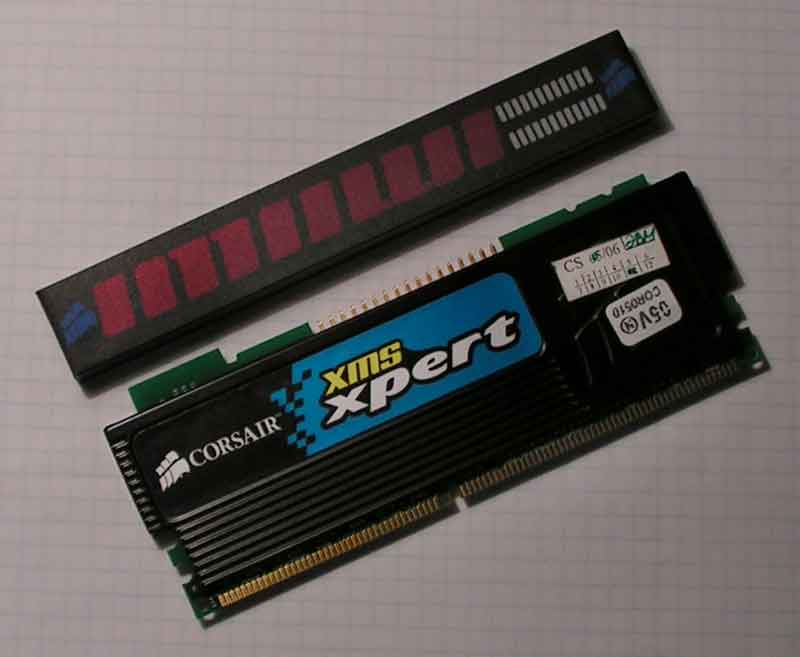

Стрелками помечены железки, торчащие из корпуса микросхем памяти. А как общеизвестно, это один из признаков чипов Винбонд. Второй признак – две точки на корпусе мне увидеть не удалось. Радиаторы я снимать не стал, страшно убить модуль. Гарантируют ли эти железки на 100 процентов то, что чипы эти Винбонд я не знаю. Поэтому можно только предположить, что это именно так. Но какие чипы?
Winbond BH-6, BH-5, BH-4, CH-5 или недавно появившиеся UTT, это UnTesTed CH-5 и UTT-BH-5?

Пришлось изучить вопрос по материалам конференции. Привожу цитату из ветки - FAQ по отжигу Winbond:

Что из себя представляют эти чипы?
Winbond BH-6 эти чипы любили самое высокое напряжение, могли спокойно работать на напряжении превышающем 4v.

Winbond BH-5 в связи с тем, что эти чипы были аналогом ВН-6 только на более тонком тех процессе, максимальное напряжение для них можно считать в пределах от 3.8 до 4v.

Winbond BH-4 довольно редкие чипы по этому по ним информации практически нет, существует мнение, что это и есть UTT BH-5.

Winbond CH-5 это довольно своеобразная память работает 2-2-2-5 на частотах до 250MHz, но попадаются и экземпляры которые способны только на 2-3-3-6 около 200MHz, при любом напряжении. Напряжение выдерживает чуть ниже, чем BH-5 это 3.5-3.8

Winbond UTT CH-5 После снятии с производства чипов BH-5 стали практически заменой последним. Разгоняются они максимум до частот от 260 до 280 очень редко выше, но очень сильно греются и не любят напряжение выше 3.5v, большинство модулей памяти на этих чипах сгорело уже при этом же напряжении. В том числе и у меня. В сети бытует мнение, что это чипы сделанные по технологии Infenion Technologies, но на мощностях Winbond.

Winbond UTT BH-5 Так же распространенные чипы в среде оверклокеров, но эти чипы, по отзывам имеют меньший частотный потенциал, и разгоняются на 10-15MHz меньше чем UTT CH-5, эти чипы построены по более толстому тех процессу, по этому напряжение 3.5v они выдерживают более спокойно, но большее для них так же губительно.

Как отличить чипы BH от СН?
Память собранная на основе чипов BH не запускается при CL=3, в отличие от СН

Конец цитаты.

У меня память запускается на CL=3, значит это скорее всего СН-5. Но вот UTT или нет? Кто знает. Значит напругу на них задирать выше 3,4 v опасно.

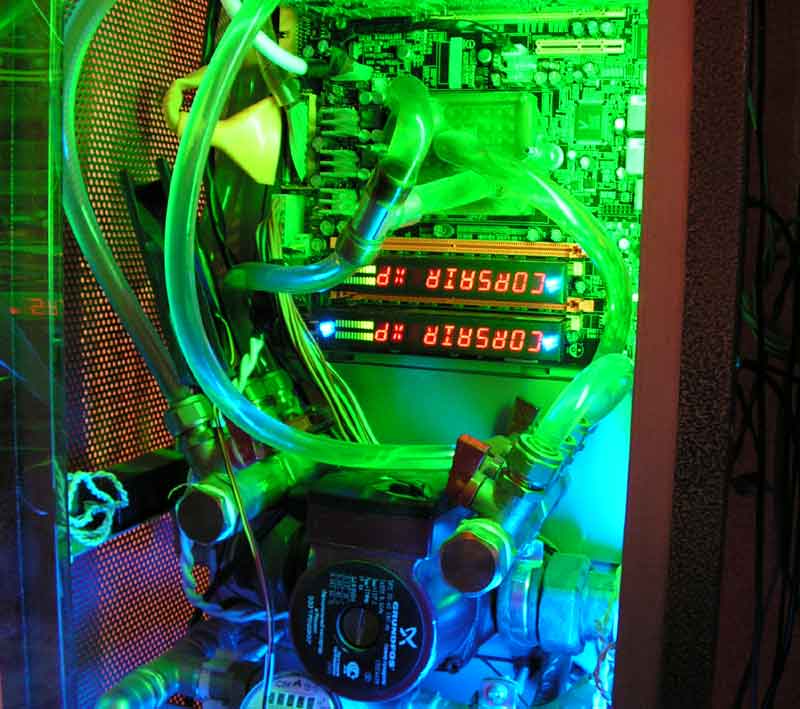

Переставляю память в желтые слоты, рекомендованные для Winbond. Переставляю на плате перемычку для увеличения напряжения на памяти до 4-х вольт. В ручную ввожу тайминги рекомендованные для Winbond. Откуда я и их скачал к сожалению не помню. Спасибо тому человеку.

CPC=Enable(1T)
Tcl=2
Trcd=2
Tras=5
Trp=2
Trc=7
Trfc=16
Trrd=3
Twr=3
Twtr=1
Trwt=3
Tref=3120
Twcl=Auto
DRAM Bank Interlive=Enable
DQS Skew COntrol=Skew auto
DQS Skew Value=0
DRAM Drive Strength=level 3
DRAM Data Drive Strength=level 1
MaxAsyncLatency=Auto
DRAM Response Time = Normal
Read Preamble Time=Auto
Idle Cycle Limit=256 Cycle
Dynamic Counter=enable
R/W Quee Bypass=16x
BypassMax=07x
32 Byte Granularity=Disable(4 Burst)

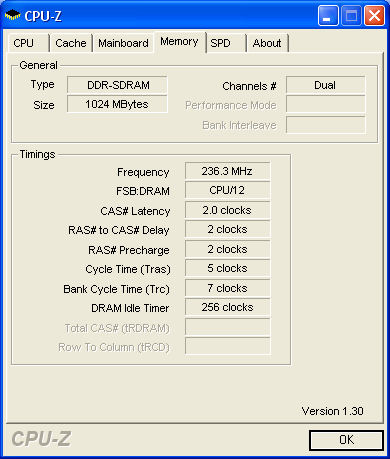

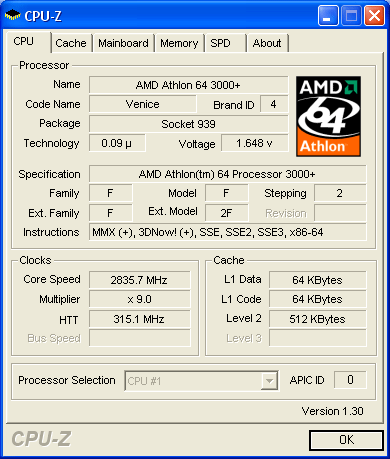

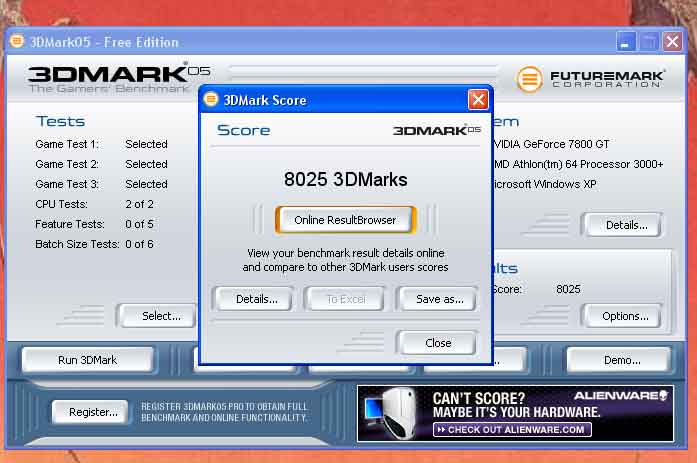

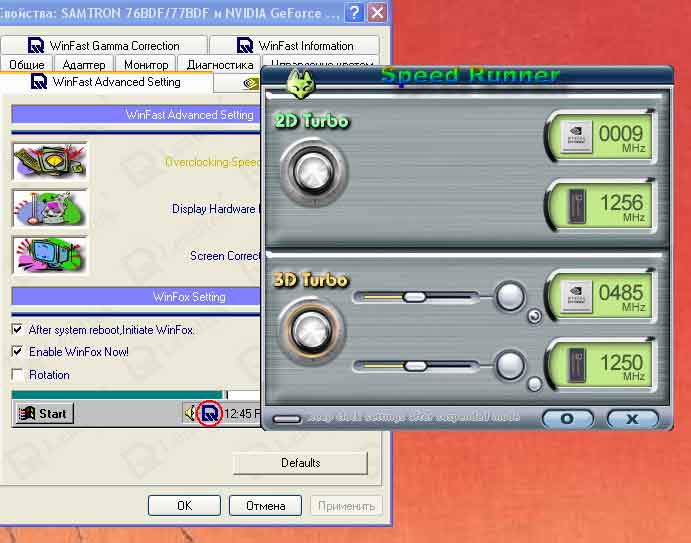

Получилась такая вот красота
