Вы попали на персональную страничку, раскрывающую сферу моих жизненных интересов - Modding, Cooling, Overclocking <img src="//st.overclockers.ru/legacy/v1/preview/25254.jpg" border="1" vspace="3"> (кликните по картинке для увеличения) (кликните по картинке для увеличения)

14 августа 2005, воскресенье 15:55

clear66 [ ] для раздела Блоги

Вы попали на персональную страничку, раскрывающую сферу моих жизненных интересов - Modding, Cooling, Overclocking

(кликните по картинке для увеличения)

Вопросы на мыло udalov777@rambler.ru

Для удобства ПС разбита на разделы:
Записи(новости) - в этом разделе я буду давать анонсы моих новых работ. Показывать процесс написания, предварительные варианты, рабочие фотографии, отчеты о продвижении работ.
Содержание странички – в этом разделе находится перечень ссылок на мои работы

(кликните по картинке для увеличения)
фото1

Записи
14.8.2005

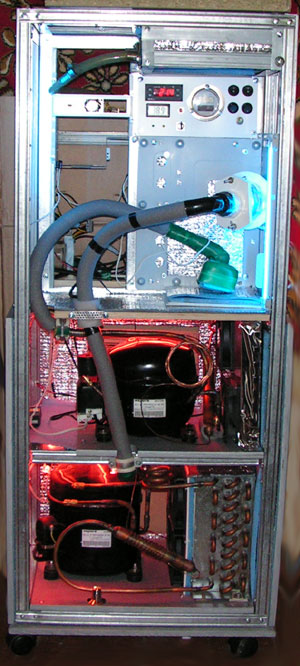

За истекший недельный период в ворклоге, под кодовым именем "Ворчун" произошли следующие изменения. Воткнул в корпус вторую фреонку. Установил на нее самодельный диффузор с двумя 120мм вентиляторами. Заправил. Морозит неплохо. Температура без нагрузки -45.

Но заметил одну интересную особенность. Температуру я измеряю цифровым термометром с датчиком в виде небольшого цилиндра. И температура испарителя сильно зависит от качества контакта этого датчика с испарителем. Если его измазать КПТ8 и сильно прикрутить изолентой. То температура получается значительно ниже, чем если просто прижать термоизоляцией( не очень крепко). Причем разница может достигать 15-17 градусов. А как можно обеспечить качественный контакт цилиндра с плоскостью? Расплющить молотком цилиндр? Так что лучше все-таки температуру определять по манометру. Есть на нем такая шкала. Но тогда температура выходит в области -50.

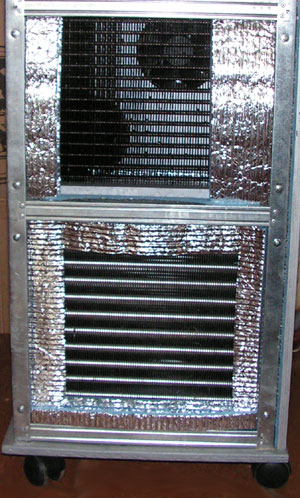

После установки второй фреонки занялся шумоизоляцией. Конечно, компрессор NE2125E шумит потише, чем T2168E, но все равно шум ощутимый. Заизолировал щели между вент решетками и конденсорами. Теперь воздух идет через решетку сразу в конденсор.

Фото

(кликните по картинке для увеличения)

(кликните по картинке для увеличения)

После этого укрепил шасси для установки материнской платы. Вырезал металл в области процессора. И через прокладку из пенофола прикрутил пластину алюкобонда. Размер пластины почти соответствует размеру шасси. Теперь остается только примерить материнскую плату разметить крепежные отверстия кулера, просверлить, установить шпильки…и т.д.

Фото

(кликните по картинке для увеличения)

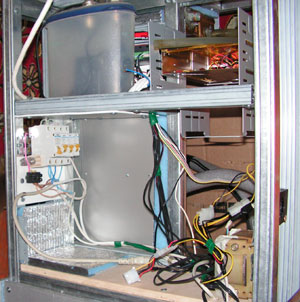

Каждую фреонку я подключил к сети через автомат. И еще поставил два про запас. Теперь удобно заправлять фреонки. Нужную включил, ненужную выключил.

Фото

(кликните по картинке для увеличения)

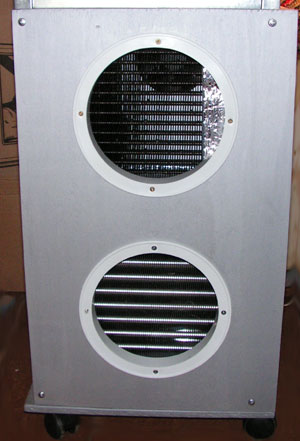

Примерил стекло на фронт. Шум от компрессоров становиться тише. Но его все равно слышно. Утвердился во мнении – если что-то шумит, то оно и будет шуметь. И хоть обос… шуметь будет. А то, что стало тише, так это через полчаса забудется.

Еще интересный момент. Фреонка на менее мощном компрессоре быстрее выходит в рабочий режим. До самой низкой точки 5 минут. Более мощная 7минут. Но это после суточного перерыва. Если перерыв несколько часов, то это время сильно сокращается.

Сейчас проверяю систему на микроутечки. Их с помощью мыльной воды не найти. Но со временем фреон через них уходит. Попробую применить такой метод - заправил, и пометил место, до которого промерзает всасывающая трубка. Через неделю, если эта точка не сдвинется, то будем считать, что микроутечек нет.

Содержание странички.

В этом разделе помещены ссылки на мои статьи как на ПС, так и на других сайтах.

Охлаждение

Водяное охлаждение DVD-RW
/lab/show/19067/Vodyanoe_ohlazhdenie_DVD-RW

БП в масле
/lab/show/18964/BP_v_masle

Экспресс отбор водоблоков, из нескольких имеющихся
/blog/clear66

Переделка кулера для винчестера в кулер для процессора своими руками
Часть 2.
http://www.hardwareportal.ru/Handmade/Clear66.case/index.html

Перевод статьи с http://www.vr-zone.com. Борьба с конденсатом с помощью изоляции при использовании фреоновых систем охлаждения /blog/clear66

История изготовления фреоновой системы чайником, рассказанная им самим
/lab/show/18466/Istoriya_izgotovleniya_freonovoj_sistemy_chajnikom_rasskazannaya_im_samim

Переделка кулера для винчестера в кулер для процессора своими руками
http://www.hardwareportal.ru/Handmade/Clear66.cooler/index.html

Путь к тишине длиной в три года (корпус от Clear66)
/lab/show/18204/Put_k_tishine_dlinoj_v_tri_goda_korpus_ot_Clear66

Винчестер с шипами
http://overclockers.ru/lab/18082.shtml

Еще раз о кустарном изготовлении тепловых трубок /lab/show/17937/Esche_raz_o_kustarnom_izgotovlenii_teplovyh_trubok

Самодельные "волшебные провода" для оверклокинга
/lab/show/15929/samodelnye-volshebnye-provoda-dlya-overklokinga

Модернизация радиатора системы водяного охлаждения(автопечки)
/lab/show/15918/Modernizaciya_radiatora_sistemy_vodyanogo_ohlazhdeniya_avtopechki

Тепловая трубка своими руками, дома, "на коленке". Часть вторая
/lab/show/15901/teplovaya-trubka-svoimi-rukami-doma-na-kolenke-chast-vtoraya

Мощный блок питания путем модернизации блоков меньшей мощности
/lab/show/15898/moschnyj-blok-pitaniya-putem-modernizacii-blokov-menshej-moschnosti

«Лампочка оверклокера»
/lab/show/15867/Lampochka_overklokera

Безвентиляторный блок питания
/lab/show/15862/Bezventilyatornyj_blok_pitaniya

Системник, который дышит
/lab/show/15834/sistemnik-kotoryj-dyshit

.
Дистанционное включение компьютера
/lab/show/15811/Distancionnoe_vkljuchenie_kompjutera

Батарея отопления в компьютере, бред или...
/lab/show/15783/Batareya_otopleniya_v_kompjutere_bred_ili...

Охлаждение винчестера. Воздух или вода?»
/lab/show/15776/Ohlazhdenie_vinchestera._Vozduh_ili_voda

Два не всегда в два раза лучше
/lab/show/15747/Dva_ne_vsegda_v_dva_raza_luchshe

Тепловая трубка. Дальнейшая модернизация.
Проект «Молчаливый»
/blog/clear66

Трубка Ранка-Хильша
/blog/clear66

Сравнение эффективности помпы и циркуляционного насоса.
Сравнение тосола и дистиллированной воды в системе
водяного охлаждения. /blog/clear66

.Тепловая трубка на коленке. Оригинал.
/blog/clear66

Тепловая трубка. Продолжение /blog/clear66

Тепловая трубка. Дальнейшая модернизация.
Часть1 /blog/clear66

Тепловая трубка. Дальнейшая модернизация
Часть2 /blog/clear66

Тепловая трубка своими руками, дома на «коленке». Статья на Overclockers.ru
/lab/show/15686/teplovaya-trubka-svoimi-rukami-doma-na-kolenke

Моддинг

Звуки пробуждающегося компьютера.
/lab/show/18005/Zvuki_probuzhdajuschegosya_kompjutera

Дистанционное включение компьютера
http://www.overclockers.ru/news/newsitem.shtml?category=2&id=1091772622

Автомобильные приборы в компьютере? Почему бы нет.
/blog/clear66

Самодельный датчик мощности блока питания компьютера
/lab/show/15728/Samodelnyj_datchik_moschnosti_bloka_pitaniya_kompjutera

Тахометр – индикатор загрузки процессора /blog/clear66

Проект «Черный обелиск.»
/blog/clear66

Мышь в стиле Q
/blog/clear66

Уменьшение шума китайской помпы
/blog/clear66

Уменьшение шума винта
Термоконтроль из китайского мультиметра
О шлангах в системах водяного охлаждения
Расширительный бак из стеклоблока
Замок зажигания для компьютера
Фитинги вместо штуцеров в системах В.О /blog/clear66

.Окно в винте
/blog/clear66

Мод, винт для понта
/blog/clear66

Еще один мод расширительного бака
/blog/clear66

Пивная кружка – расширительный бак
/blog/clear66

Несколько картинок
/blog/clear66

Черный обелиск. Панель управления
стилизованная под автомобильную /blog/clear66

Лазерная подсветка в компе
/blog/clear66

Шлейф CD-ROM в размер
/blog/clear66

Эксперимент с подсветкой вентилятора
