Продолжение ворклога про чиллер неожиданно затянулось. Началось с того, что умерла одна из двух планок памяти. У меня стояла Corsair 6400 (800MGz) Два модуля по 1Гб. Расстроился я не сильно. Можно сказать испытал даже облегчение. Память была, с самого начала, очень неудачной в плане разгона. Максимум на что она была способна это 445МГц(890МГц). Но и на этой частоте система не была полностью стабильна. Предел стабильности 440.
А тут утром компьютер наотрез отказался запускаться. Проанализировав ситуацию я выяснил, погибла память. Одна планка из двух. Но одна все же работала, так что я написал менеджеру фирмы http://www.csnn.ru/ Игорю. На «мыло» просьбу - заменить планки на другие. Захотелось Corsair DDR 2 2Gb PC8500. 1066MHz. 2x1Gb. (TWIN2X2048-8500C5D) Dominator. Естественно с доплатой. Игорь оформил все быстро, как всегда, без проблем. Спасибо Игорь. В этой фирме я покупаю железо уже несколько лет. Ну, нравится мне эта фирма, тем, что все вопросы можно легко решить через Интернет. Без утомительных поездок. Писания всяких заявлений. Сразу видно, что люди работают для клиентов, а не для того, чтобы от тех же клиентов отвязаться.
Предварительная проверка показала, что разгонный потенциал увеличился. Материнская плата P5B Deluxe WiFi первой ревизии заработала на шине 520,8 МГц! Неплохо. Это экспресс проверка.
Фото1
Надо попробовать еще уменьшить множитель процессора и выяснить максимальную частоту шины. Но все как-то недосуг.
Нужно ставить на чиллер, а тогда уже смотреть, как следует. Но… Так же надумал я заменить две свои GeForce 7900GT на что нибудь посовременнее. И произвел подготовку их к сдаче. Поставил дефолтное охлаждение, снял вольтмоды. Видеокарты я приобретал в другой фирме. А у них почему-то обмен неожиданно затянулся. Так что оттестировать чиллер как следует пока не на чем.
Вот я и пристроил на него сверху корпус Gigabyte 3D Aurora.
Вообще я не люблю серийные корпуса. И не понимаю людей ставящих системный блок под стол. Я должен видеть все комплектующие. Иметь возможность в любой момент потрогать их, измерить температуру. Полюбоваться, в конце концов. Я восхищаюсь красотой железа, и мне кажется кощунственным задвигать такую красоту под стол.
Стандартные тауэры мне не подходят. Не нравится их расчетное расположение на столе. Я бы поставил такой корпус параллельно дальней кромке стола. Но тогда усложняется доступ к приводам и кнопкам включения. Поэтому я еще в начале 2000-го планировал развернуть переднюю панель стандартного тауэра на бок. Но тогда мне не попадались корпуса шириной 20см и более. А в узкие корпуса поперек плохо помещаются CD – DVD приводы. Потом оказалось, что не я один такой. Появилась даже статья - http://www.hardwareportal.ru/Handmade/Case.side/index.html Автор претворил в жизнь все мои мысли. И я забросил эту идею, тем более необходимости в такой переделке не возникало.
А тут возникла. На время переделки основной машины. Вот я и взялся за Аврору.
Фото2
Ширина ее как раз чуть больше 20см. Приводы поместятся. И я приступил. В первую очередь снял переднюю панель. Для этого нужно рассверлить заклепки.
Фото3
Панель вместе с корзинами для приводов и винчестеров снялась довольно легко.
Фото4
Теперь прилаживаем ее на бок. Для возможности вставить привод в верхний отсек пришлось отрезать часть верхней панели. После примерки креплю. Сначала на саморезы. А потом, убедившись, что все получилось, приклепываю клепальником.
Фото5
Правый дальний угол корпуса укрепляю алюминиевым уголком.
Фото6
Боковую панель режу на две части.
Фото7
К уголку приклепываю три зацепа, для надежного крепления задней стенки.
Фото8
И собираю корпус
Фото9
Получилось, на мой взгляд, прилично. Гораздо удобнее и интереснее. В дне корпуса вырезаю окошко для испарителей или для ватерблоков от чиллера. Сверху прикручиваю ручки.
Фото10
Получилась удобная штука. Безотверточная сборка. Возможность использования с фреонками-чиллерами.
Фото11

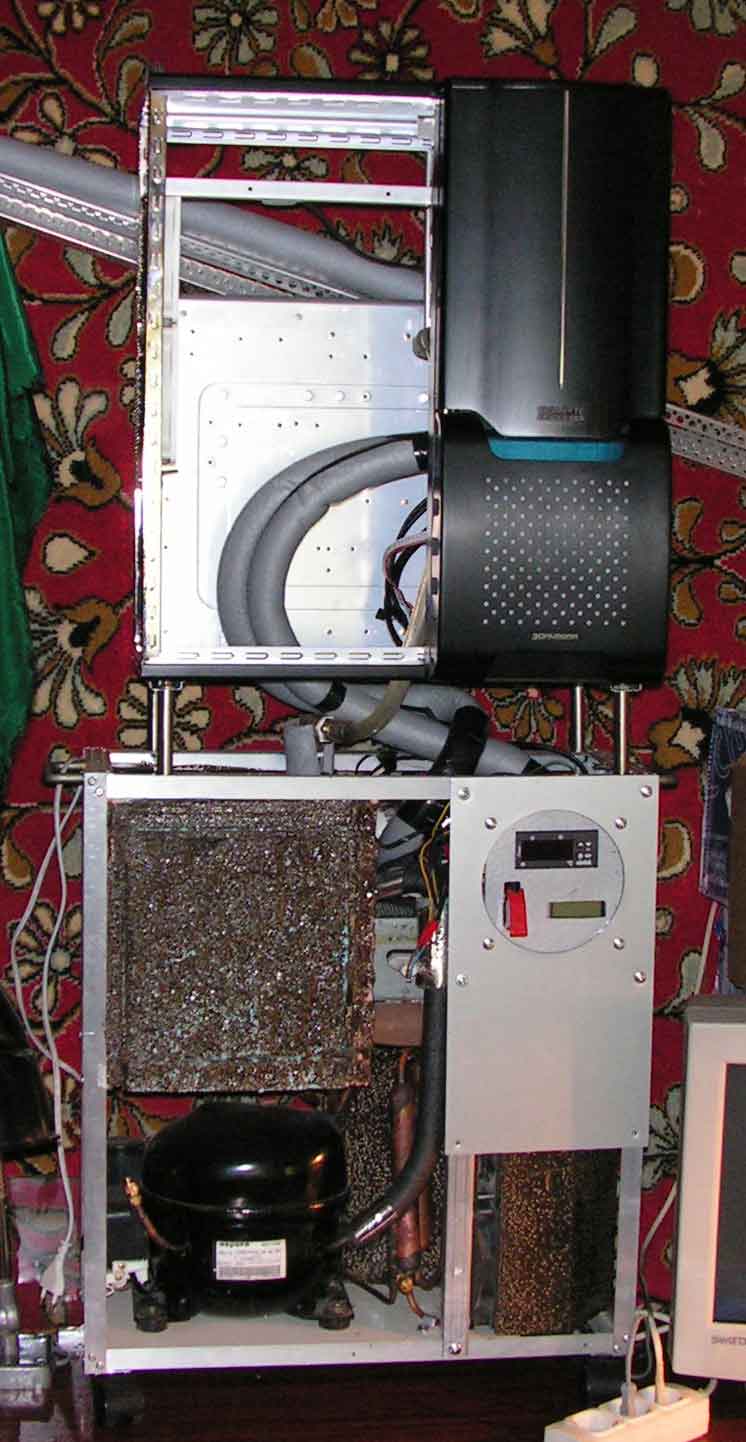

Ну и ставлю на чиллер.
Фото12
(кликните по картинке для увеличения)
На этом придется пока остановиться. Как только приедет новая видеокарта, сразу переставляю в получившийся корпус железо и приступаю к тестам.
Так же мне хочется промоддить Аврору дальше. Нужно сделать правую боковую стенку. Кое-что полирнуть – покрасить. Добавить-убавить. Прорезать – прикрутить.
