Тестирование материнской платы MSI B350I Pro AC: ничего лишнего
Оглавление
- Вступление
- Обзор MSI B350I Pro AC
- Технические характеристики
- Упаковка и комплектация
- Дизайн и особенности платы, декоративная подсветка
- Система охлаждения
- Подсистемы питания процессора и оперативной памяти
- Подсистема оперативной памяти
- Прочая периферия
- Задняя интерфейсная панель
- Слоты расширения
- Аппаратная составляющая BIOS
- Возможности BIOS Setup
- Тестовый стенд
- Разгон и нагрев
- Заключение
Вступление
С момента дебюта процессоров AMD Ryzen «Summit Ridge» прошло больше года. Мало того, недавно AMD представила новое поколение APU «Raven Ridge» на основе процессорных ядер «Summit Ridge», а на днях свет увидело второе поколение Ryzen – «Pinnacle Ridge».

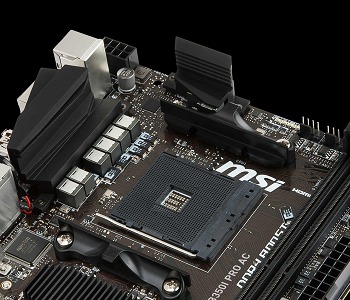

Однако ассортимент компактных материнских плат форм-фактора Mini-ITX под процессорный разъем AMD Socket AM4 до сих пор просто, будем говорить прямо, откровенно скуден: основная пятерка производителей в своем ассортименте предлагает ровно по одной модели. И те были анонсированы заметно позже релиза AMD Socket AM4, а в продаже появлялись и еще позже. Героиня сегодняшнего материала как раз одна из таких новинок – MSI B350I Pro AC.

реклама
Несмотря на то, что в ее основе лежит уже «старый» AMD B350, это именно новинка, только начавшая поступать в продажу.
Сейчас AMD вместе с «Pinnacle Ridge» выпустила новый набор системной логики AMD X470, и, судя по всему, тут дело будет обстоять ничуть не лучше: пока предварительно анонсирована только одна Mini-ITX на AMD X470.

Можно было бы рассчитывать на новый AMD B450 (как это было с большинством Mini-ITX), но этот набор системной логики и вовсе не был представлен.
Обзор MSI B350I Pro AC

Технические характеристики
Модель | MSI B350I Pro AC |
Ссылка на сайт | Страница материнской платы на сайте производителя |
Средняя цена, руб.* | ~9 900 |
Процессоры | AMD APU, AMD Athlon и AMD Ryzen В исполнении Socket AM4 |
Набор системной логики | AMD B350 |
Оперативная память | 2 x DDR4 разъема DIMM Поддерживаемый объем памяти – до 64 Гбайт (небуферизованной, не-ECC) Поддержка двухканального режима и Intel X.M.P. Поддержка DDR4 2133 / 2400 / 2667 / 2933(OC) / 3200(OC) МГц |
Аудио | Realtek ALC887 (до 8 каналов) |
Сеть | 1 x Realtek RTL8111H (10/100/1000 Мбит/с) 1 x Intel Dual Band Wireless-AC 3168 |
Слоты расширения | 1 слот PCI Express x16 3.0, физически как x16 1 посадочное место M.2 2280 (PCIe 3.0 x4 / SATA 6 Гбит/с) с тыльной стороны платы |
Поддержка графических тандемов | Нет |
Дисковая подсистема | 4 х SATA 6 Гбит/с Поддержка ACHI, NCQ, RAID 0, RAID 1, RAID 0+1 1 посадочное место M.2 2280 (PCIe 3.0 x4 / SATA 6 Гбит/с) |
USB | 2 порта USB 3.1 Gen2 (2 порта на задней панели платы) 4 порта USB 3.1 Gen1 (2 порта на задней панели платы, 1 разъем на плате для подключения 2 портов) 4 порта USB 2.0 (2 порта на задней панели платы, 1 разъем на плате для подключения 2 портов) |
Разъемы и прочая функциональность на материнской плате | 1 x 24-pin ATX 1 x 8-pin ATX 12V 4 x SATA 6 Гбит/с 1 разъем для подключения вентиляторов системы охлаждения процессора (1 х 4-pin) 1 разъем для подключения дополнительных вентиляторов (1 х 4-pin) 2 колодки лицевой панели корпуса 1 колодка аудиоразъемов корпуса 1 колодка USB 2.0 для подключения 2 портов 1 колодка USB 3.1 Gen1 для подключения 2 портов Перемычка сброса настроек CMOS 2 разъема для подключения светодиодной подсветки |
Разъемы и прочая функциональность на задней панели | 1 разъем PS/2 для подключения мыши или клавиатуры 2 порта USB 3.1 Gen1 HDMI DisplayPort 2 порта USB 3.1 Gen 2 2 порта USB 2.0 1 сетевой порт RJ-45 Два гнезда для антенн Wi-Fi 3 аудиоразъема |
Контроллер I/O | Nuvoton NCT6795D |
BIOS | Одна несъемная микросхема флеш-памяти емкостью 128 Мбит; AMI EFI BIOS; Поддержка многоязычной локализации интерфейса (русский присутствует) |
Размеры, мм | 170 х 170 |
Форм-фактор | Mini-ITX |
Упаковка и комплектация
реклама

Материнская плата MSI поставляется в картонной коробке обычных для решений форм-фактора Mini-ITX размеров. Оформление – без каких-либо изысков. Комплектация – строгий «джентельменский набор»:

- Инструкция и буклет по сборке и эксплуатации;
- Карточка с благодарностью за покупку платы MSI;
- Два шлейфа SATA с угловыми и прямыми коннекторами и защелками;
- Планка-заглушка на заднюю панель корпуса системного блока;
- Диск DVD c программным обеспечением;
- Крепежный винт для установки плат расширения в посадочные места M.2 (изначально вкручен в стойку посадочного места M.2 на плате; отмечу, что терять эти винты крайне нежелательно: нет единого стандарта, один и тот же производитель для разных моделей своих плат может использовать несовместимые между собой винты и стойки);
- Две антенны Wi-Fi.
