Система охлаждения

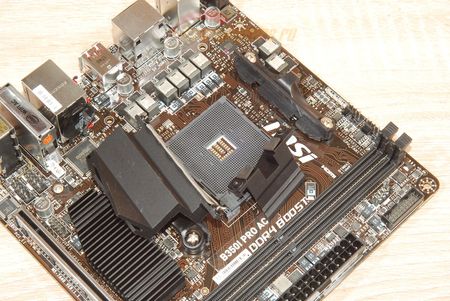

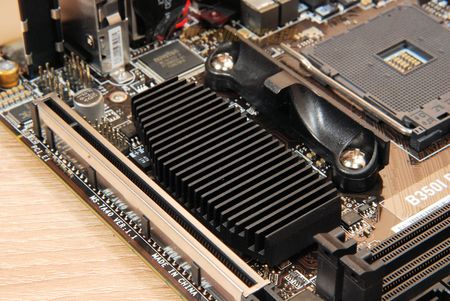

На материнской плате установлено три радиатора, которые фиксируются с помощью винтов. Радиатор, установленный на микросхеме набора системной логики AMD B350, неожиданно крупный и, что тем более сюрприз, является радиатором в полном смысле данного слова – это не простой брусок.

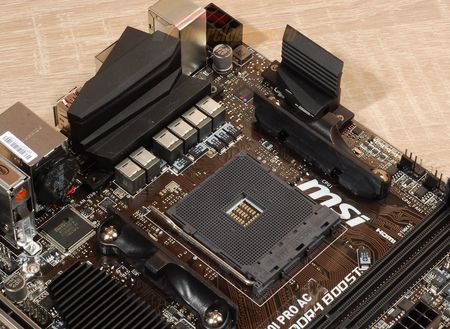

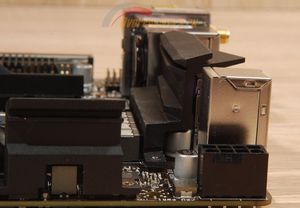

На подсистеме питания процессора установлены два отдельных теплорассеивателя из алюминиевого сплава, не связанных какими-либо дополнительными элементами, а их конструкция несколько необычна.
реклама
Крепление системы охлаждения стандартное для AMD Socket AM4: сохраняется обратная совместимость с системами охлаждения под Socket AM3 и более ранними для AMD, использующими крепление типа «качелька», а теплоотвод, обладающий собственным оригинальным креплением, потребует модернизации.

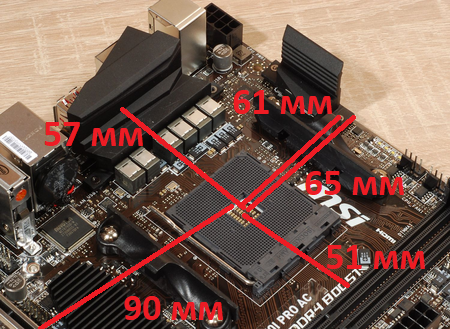

Системе охлаждения процессора необходимо вписываться в следующие габариты:

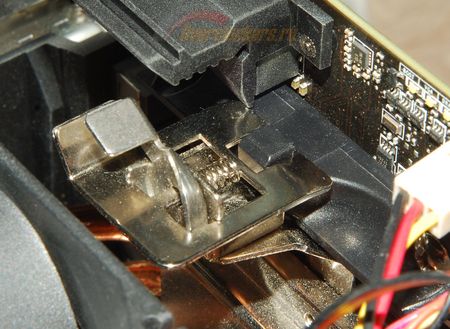

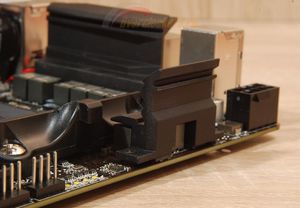

При сборке стенда обнаружилось, что инженеры не рассчитали габариты верхнего радиатора цепей питания процессора и в итоге он конфликтует с защелкой штатного крепления Socket AM4. Чтобы зацепиться за «ушко», крепеж необходимо вставлять под углом, как бы цепляя его сбоку, а не сверху.
реклама

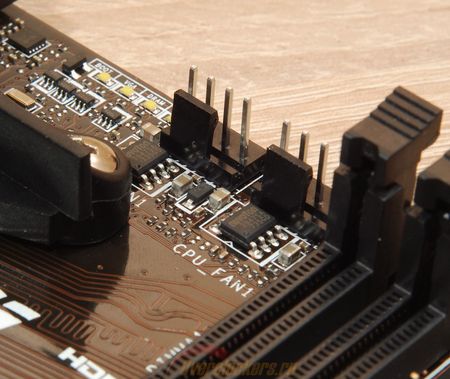

Для подключения вентиляторов на плате установлено всего два четырехконтактных разъема – мало, но для плат Mini-ITX такое количество, как правило, является нормой, увы.
Оба разъема размещены над процессорным разъемом и оснащены контроллерами Nuvoton 3947SA, а потому регулировка уровня оборотов доступна и для четырехконтактных ШИМ-вентиляторов, и для старых трехконтактных.

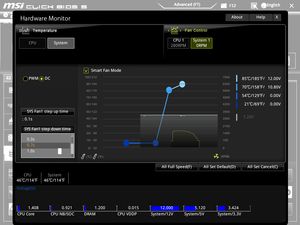

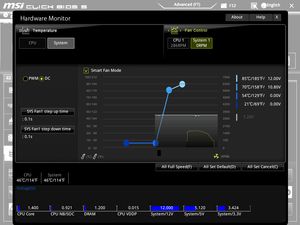

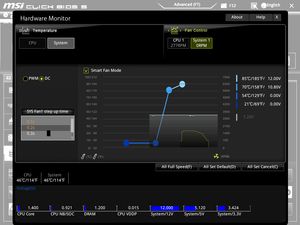

Настраивать работу вентиляторов можно в двух местах: в Windows-приложении MSI Command Center и в BIOS в разделе Hardware Monitor.
Изменения применяются сразу, никаких промежуточных сохранений и перезагрузок осуществлять не требуется. По умолчанию, активен режим PWM (ШИМ) и для регулировки трехконтактных вентиляторов/помпы требуется активировать режим DC.
Можно выбрать источник температуры (датчик в процессоре или на плате), время реакции и переключения на новый уровень оборотов при изменении температуры (по умолчанию 0.1 секунды, максимум - 0.7 секунды для подъема температуры и 1.0 секунды для снижения температуры), что позволит избавиться от лишних всплесков активности вентиляторов при мелких скачках температуры.
Полной остановки вентиляторов можно добиться, только активировав режим DC. По умолчанию регулировка оборотов вентиляторов включена только на разъеме CPU_FAN1. На разъеме SYS_FAN1 выставлен фиксированный уровень оборотов 60%, настраивать нужно вручную.
