Дизайн и особенности модулей памяти
Модули выполнены в металлических радиаторах с высокими гребешками и пластиковой вставкой. Графические элементы на радиаторах – бумажные этикетки (причем их качество визуально вызывает сомнение). Помимо толщины и декоративной отделки радиаторов, проблемы может доставить и их высота: по результатам практического замера получилось 45 мм – это довольно много и в некоторых случаях могут быть конфликты с системой охлаждения процессора.
На этикетке, наклеенной на каждый модуль, приводится код-наименование производителя, тип памяти, эффективная частота, формула таймингов, рабочее напряжение и объем модуля. Серийный номер, скорее всего – не конкретного модуля, а комплекта в целом.

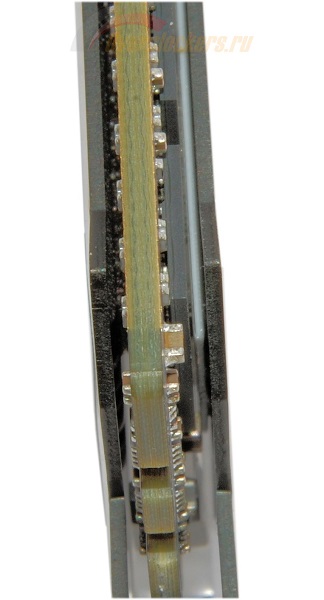

Есть весьма серьезные нарекания к конструкции: радиатор фиксируется на печатной плате посредством толстой ленты с одной стороны (где нет микросхем), и термоинтерфейса, нанесение которого, будем говорить прямо, просто отвратительное. Во-первых, термоинтерфейс приклеен к радиаторам, но при этом прилегает отнюдь не ко всем микросхемам – у крайних микросхем контакт с термоинтерфейсом просто отсутствует:
реклама
Во-вторых, сам по себе термоинтерфейс размещен на радиаторах так, что он в лучшем случае накрыл бы от силы процентов 20 поверхности микросхем.
Надо ли задаваться вопросами относительно причин, почему печатная плата легко шатается внутри радиатора? С точки зрения практической эксплуатации спасает ситуацию только лишь то, что DDR4 сама по себе греется слабо и радиаторы несут больше декоративную и защитную функции, нежели отводят тепло.

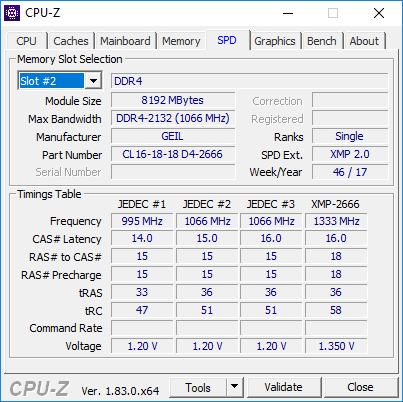

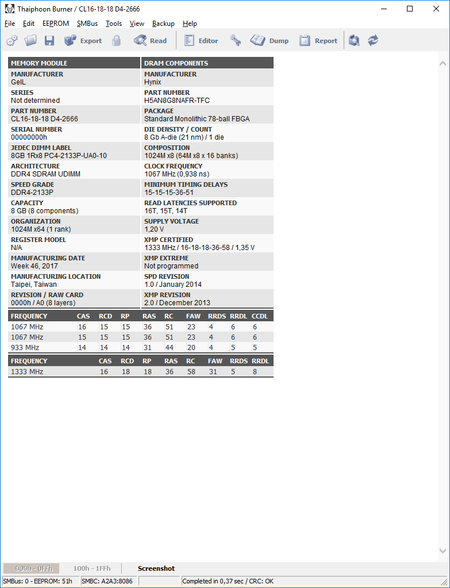

Разбор модулей не производился, для определения аппаратной части достаточно лишь программных методов:
реклама
Массив DRAM набран микросхемами, содержащими 21-нм кристаллы SK Hynix AFR (A-Die) емкостью 8 Гбит. Модули имеют одноранговую организацию («single rank») и выполнены на восьмислойной печатной плате ревизии A0. В SPD записаны профили, соответствующие стандартам JEDEC: частоты до 2133 МГц включительно с таймингами до 16-15-15-36.
Номинальные характеристики модуля (а именно – 2666 МГц с таймингами 16-18-18 и напряжением 1.35 В) прописаны в виде одного отдельного XMP-профиля. Термомониторинг отсутствует. Нужно отметить, что модули «свежие» - собраны они на 46 неделе 2017 года (во второй половине ноября).
Конфигурация – предельно грамотная и удачная для существующих на сегодняшний день платформ AMD и Intel с поддержкой DDR4: по умолчанию модули запускаются на частоте 2133 МГц, что дает шанс удачного старта даже с редкими и слабыми в плане поддержки памяти процессорами AMD Athlon/APU Bristol Ridge. Другое дело, что сами по себе микросхемы SK Hynix – не самый оптимальный выбор под разгон на платформе AMD.

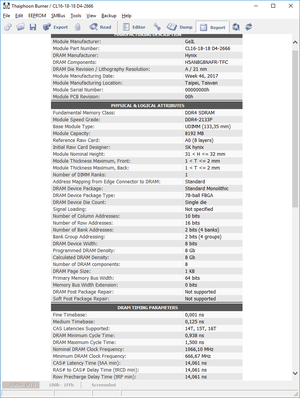

В довершение – дамп содержимого SPD, снятый посредством Thaiphoon Burner.
