Обзор и тестирование материнской платы ASRock Fatal1ty X299 Professional Gaming i9 (страница 2)

Дизайн и особенности платы

Изначально материнская плата находится в антистатическом пакете и лежит на специальном каркасе из вспененного полиэтилена, к которому крепится четырьмя черными пластиковыми стяжками.

450x380  35 KB. Big one: 1500x1265  256 KB

реклама

Перед нами полноразмерная плата формата ATX, габариты которой составляют 305 х 244 мм. Она изготовлена из темно-коричневого текстолита. Поверхность полуматовая, сверху задекорирована светло-серой краской.

450x390  36 KB. Big one: 1500x1300  251 KB

Конструктивно все устройства на новом чипсете Intel X299 мало чем будут отличаться от предыдущих моделей на Intel X99.

Все дело в том, что четыре канала памяти и восемь слотов под нее самым удобным способом располагаются именно так. Соответственно подсистему питания можно разместить только сверху.

450x354  32 KB. Big one: 1500x1180  217 KB

реклама

Системная плата смотрится симпатично во многом благодаря тому, что производитель ушел от красного цвета в оформлении. Теперь мы видим только черный и серый цвета, а индивидуальности может придать подсветка вокруг чипсета RGB светодиодами. По умолчанию светится красный.

С первого взгляда ничего необычного не заметно. Три слота M.2? Такое я уже встречал даже на чипсетах Intel Z270, да, кстати, на той же ASRock Z270 Taichi.

374x450  50 KB. Big one: 1247x1500  410 KB

С обратной стороны элементов достаточно много. Давно я не видел, чтобы там находилось такое огромное количество микросхем. Дело в том, что спереди множество различных разъемов, а еще много площади занимают три слота под накопители типа M.2.

Точнее не сами слоты, а выделенная поверхность на плате с втулками крепления. Поэтому пришлось задействовать обратную сторону, чтобы распаять все необходимые контроллеры.

450x366  32 KB. Big one: 1500x1221  228 KB

Снова перед нами аккуратное и качественное исполнение. Ничего не гнется и не хрустит. Я насчитал восемь слоев металлизации. Похоже, что это необходимый минимум.

Питание на материнскую плату подается через основной и дополнительные коннекторы питания ATX по схеме 24+8.

450x152  32 KB. Big one: 800x271  47 KB

450x152  26 KB. Big one: 800x271  36 KB

Можно смело сказать, что подобное сочетание – это необходимый минимум для данной платформы. Не забываем про увеличенный уровень TDP топовых процессоров.

На данной платформе организована четырехканальная шина работы с оперативной памятью. Для установки модулей памяти типа DDR4 предусмотрено восемь слотов черного цвета. Подписи к разъемам найти сложно и кроме этого не совсем очевидна очередность установки, поэтому детальная схема не помешала бы. С одной стороны здесь находятся защелки, а с другой – фиксатор, что достаточно удобно.

Самый верхний слот – PCI-e x16 для установки видеокарты. Однако ни разъемам DDR4, ни кулеру она не мешает, поскольку расстояние между ними достаточное. Все дело в том, что как раз между ними находится одна из площадок с разъемом для установки накопителя типа M.2.

450x302  43 KB. Big one: 1000x672  172 KB

реклама



Производителем заявлены следующие режимы работы памяти DDR4: 2133 / (2400 / 2666 / 2800 / 2933 / 3300 (разгон)) МГц со штатным напряжением 1.2 В. Оверклокерские комплекты памяти типа DDR4 как правило функционируют при напряжении 1.35 В, которое можно выставить вручную в BIOS или просто активировать профиль XMP.

Согласно спецификации максимальный объем памяти может достигать 128 Гбайт, а для процессоров Xeon он составляет 256 Гбайт, причем даже с коррекцией ошибок ECC. Многих волнует вопрос совместимости комплектов памяти для Intel X99 с данной платформой. Я протестировал пару комплектов и никаких проблем не выявил. Режим XMP 2.0 работает корректно.

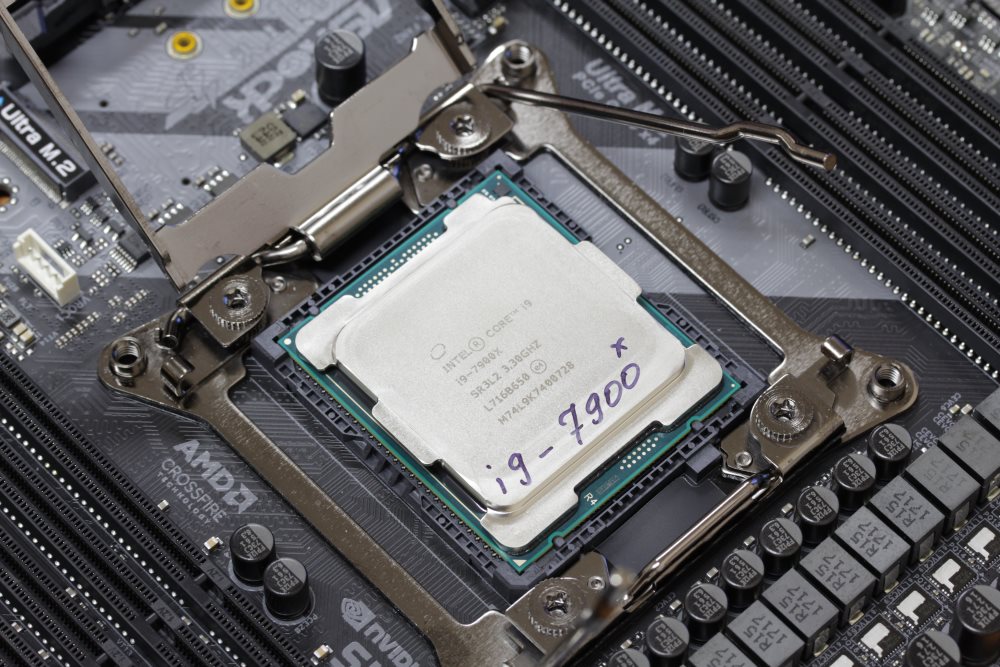

Между слотами памяти находится процессорный разъем Intel LGA 2066. Визуально он мало чем отличается от своего предшественника LGA 2011-3.

450x300  60 KB. Big one: 1000x667  213 KB

Еще одна приятная новость: крепления кулеров полностью совместимы. В данном случае есть еще один плюс – это отверстия в печатной плате в районе монтажных втулок. Это удачное решение для установки стаканов, однако рамку с резьбовыми втулками придется снять, разобрав шестигранником сокет.

реклама

450x300  53 KB. Big one: 1000x667  170 KB

Питание процессора выполнено по схеме 12+1 фаза. Об этом открыто заявляет и сам производитель.

450x179  31 KB. Big one: 1000x397  118 KB

Микросхемы драйверов размещены с обратной стороны. Это чипы с маркировкой 17AF-XRQQ.

450x164  25 KB. Big one: 1000x365  92 KB
