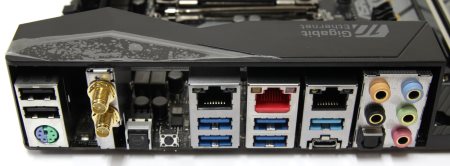

Теперь обратим внимание на разъемы задней панели.
- Один разъем PS/2 для подключения клавиатуры или мыши;
- Два разъема USB 2.0;
- Четыре разъема USB 3.0;
- Один разъем USB 3.1 Type-C;
- Один разъем USB 3.1 Type-A;
- Два гигабитных сетевых разъема RJ-45;
- Один 10-ти гигабитный сетевой разъем RJ-45;
- Кнопка сброса настроек ClrCMOS;
- Кнопка BIOS Flashback;
- Пять аудиоразъемов типа minijack;
- Один оптический разъем S/PDIF Out;
- Два вывода антенн.

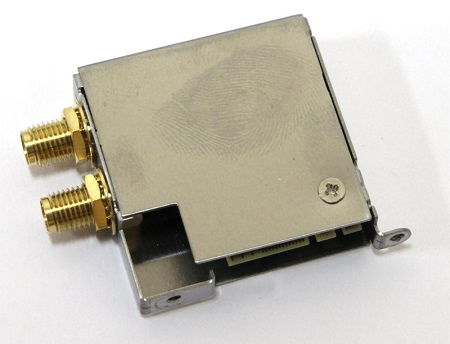

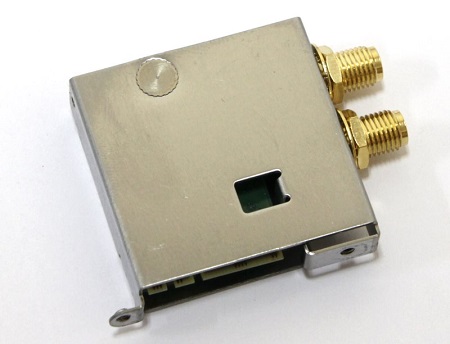

Зачем нам антенны? Видимо, для беспроводного модуля, который установлен на плате. Сняв его, мы не увидим на корпусе вообще никаких обозначений.
реклама

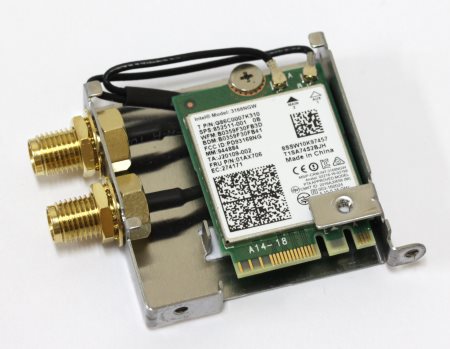

Поэтому, чтобы добраться до сути, необходимо снять одну крышку. И теперь мы можем увидеть, что это карточка типа M.2 производства компании Intel.
Этот адаптер поддерживает самые современные стандарты беспроводной связи, включая двухдиапазонный IEEE 802.11ac.
Технические характеристики
Поддерживаемые процессоры | Intel Core i5, i7, i9 в исполнении Socket LGA 2066 |
Системная шина, частота | DMI 3.0 (8 GT/s) |
Системная логика | Intel X299 |
Поддерживаемая оперативная память | 8 x 288-pin DDR4 DIMM, четырехканальный режим, до 128 Гбайт при частоте 2133 / (2400 / 2666 / 2800 / 2933 / 3300 (разгон)) МГц, поддержка ECC зависит от модели процессора |
Слоты расширения | 4 - PCI-e x16 Gen3; (x8+x8+x16+x8) – x44; (x8+x8+x0+x8) – x28; (x8+x0+x4+x0) – x16; 1 - PCI-e x1 Gen2 |
Поддержка Multi-GPU | SLI, 3-Way SLI, CrossFireX |
Поддержка SATA/RAID | 8 x SATA 6.0 Гбит/с портов – Intel X299; RAID 0, 1, 5, 0+1, JBOD; 2 x SATA 6.0 Гбит/с портов – ASMedia ASM1061; RAID 0, 1; 3 x Ultra M.2 порт – 3x PCI-e x4 Gen3; |
Поддержка M.2/NVMe | Да/Да |
Сеть | 1 х Intel I218V; 1 x Intel I211-AT; 1 x AQUANTIA AQC107; 1 x Intel 3168NGW |
Аудио | Realtek ALC1220 – 8-канальный HD аудиокодек |
USB 2.0 | 2 + 4 x USB 2.0 (Intel X299) |
USB 3.0 | 4 x USB 3.0 (Intel X299); 4 x USB 3.0 (ASMedia ASM1074) |
USB 3.1 | 1 x USB 3.1 Type-C (ASMedia ASM3142); 1 x USB 3.1 Type-A (ASMedia ASM3142); 2 x USB 3.1 (ASMedia ASM3142) |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | ATX 24-pin, 8-pin ATX 12V |
Разъемы и кнопки задней панели | 1 х PS/2; 2 x USB 2.0/1.1; 4 х USB 3.0; 1 x USB 3.1 Type-C; 1 x USB 3.1 Type-A; 3 x RJ45; 2 x Ant; 5 x 3.5 мм Jack; 1 х Optical S/PDIF Out; 1 x ClrCMOS; 1 x BIOS Flashback |
Фирменные технологии |
|
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS
По сравнению с моделями ASRock предыдущего поколения меню настроек BIOS изменилось не сильно. Основные изменения коснулись особенностей платформы, в остальном все по-прежнему.
реклама
Само меню удобное и интуитивно понятное. Все настройки применяются корректно и не вызывают никаких сложностей при работе.
При переразгоне материнская плата ведет себя предсказуемо и загружает штатные значения при неудачной третьей попытке. Единственное неудобство доставляет отсутствие списка изменений после выхода из меню настроек BIOS.
