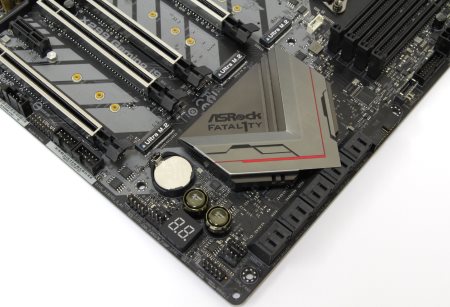

В правом нижнем углу находятся разъемы для подключения кнопок и индикаторов корпуса, кнопки Power, Reset, батарейка и сдвоенный семисегментный индикатор POST-кодов загрузки и инициализации.

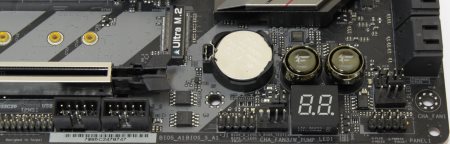

Левее разместились две колодки USB 2.0 и разъем для подключения TPM модуля.

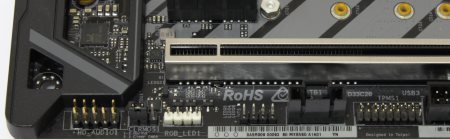

Дальше по нижнему краю распаяны разъемы для подключения RGB LED светодиодов, Thunderbolt, передней аудиопанели, а также здесь находится джампер сброса настроек BIOS.
реклама

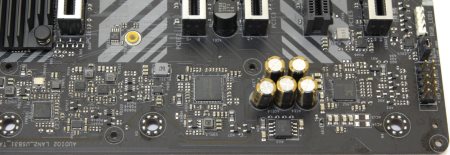

В левой части расположился звуковой кодек Realtek ALC1220, операционные усилители и специальные звуковые конденсаторы.

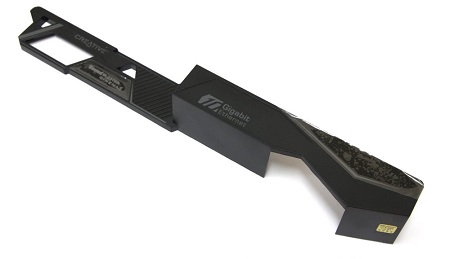

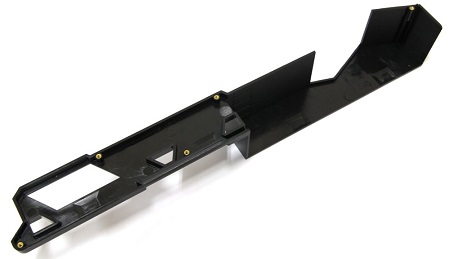

Вся эта звуковая подсистема называется Creative Sound Blaster Cinema 3. Чтобы до нее добраться, необходимо снять декоративный пластиковый кожух, закрывающий левый край, включая разъемы задней панели.
Такое решение мы уже видим не первый раз, и оно уже не выглядит необычным. Единственное, что мне понравилось в данном случае – использование винтового соединения.
реклама
Обычно эти кожухи крепятся винтиками. Достаточно один раз их демонтировать и после повторного монтажа они уже прокручиваются и не фиксируют конструкцию. Здесь на пластиковой детали есть специальные металлические втулки, в которые и вкручиваются винты. Поэтому монтаж/демонтаж можно осуществлять много раз и не волноваться за крепление.

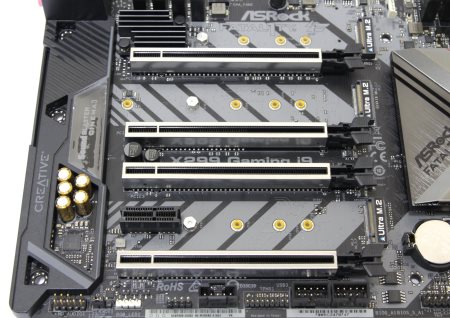

На данной материнской плате предусмотрено всего пять слотов расширения.
Может показаться, что маловато, но, на мой взгляд, этого достаточно для установки двух видеокарт с трехслотовой системой охлаждения, которые появляются не так часто. Четыре видеокарты можно установить только однослотовые.
Теперь стало немного сложнее понять, что и как происходит с линиями PCI-e. Дело в том, что существуют процессоры с x44, x28 и x16 линиями PCI-e Gen3. Поэтому перед покупкой системы надо убедиться, что все будет совместимо.

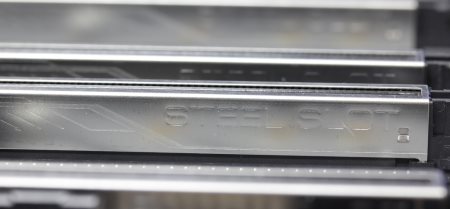

Слоты PCI-e x16 обрамлены металлом и на каждом из них присутствует надпись «Steel Slot».
Между слотами отведено пространство для установки трех накопителей типа M.2. Все они обеспечивают максимальную скорость 32 Гбит/с и могут работать как в режиме SATA, так и PCI-e. Кроме того, добавилась поддержка технологии Intel Optane, которая пока не сильно распространена, да и в целом выглядит сомнительно.

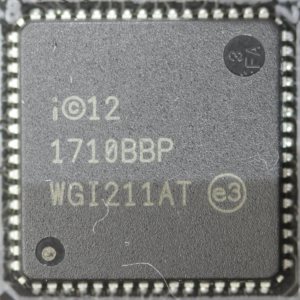

На плате находится три сетевых контроллера: два гигабитных и один 10-ти гигабитный. Первые два представлены микросхемами компании Intel. Это Intel I219V и Intel I211-AT.
Вдобавок к этому мы впервые можем наблюдать интегрированный десятигигабитный сетевой контроллер Aquantia AQC107.

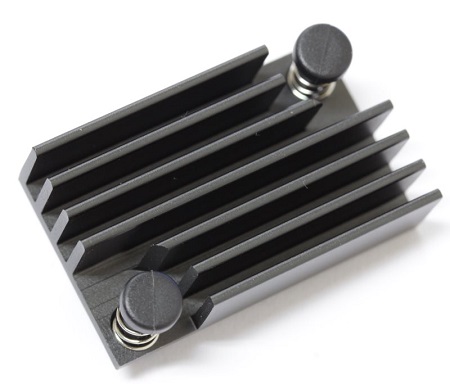

Он накрыт небольшим радиатором черного цвета, который изготовлен из алюминиевого сплава.
реклама

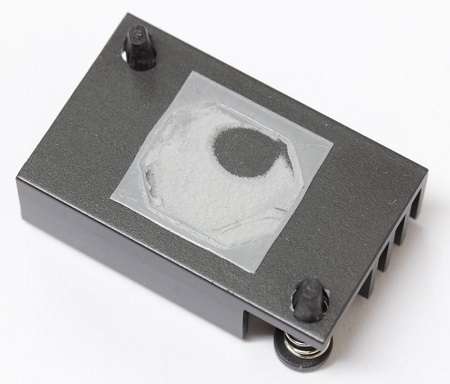

Крепление осуществляется двумя пластиковыми клипсами на пружинках. В качестве термоинтерфейса используется серая твердая субстанция.

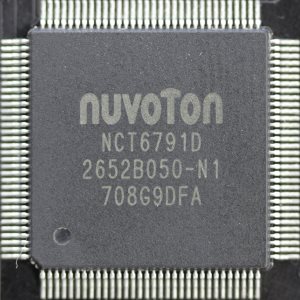

Что еще осталось без внимания? С обратной стороны распаян контроллер ввода/вывода и системного мониторинга Nuvoton NCT6791D.

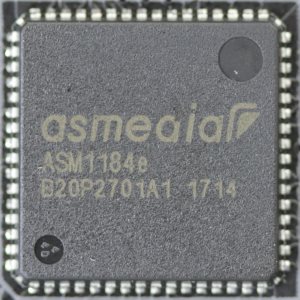

Спереди мы можем найти микросхему, которая является свитчем линий PCI-e ASMedia ASM1184e.
