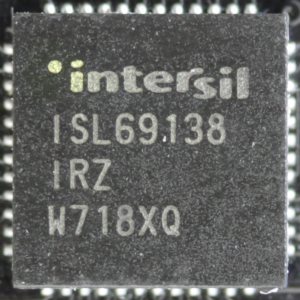

В качестве основного ШИМ-контроллера используется микросхема Intersil ISL69138. На самом деле их здесь две штуки. Каждый может работать в режиме 6+1, поэтому наличие 12-ти полных фаз, а не удвоенных, вполне вероятно.

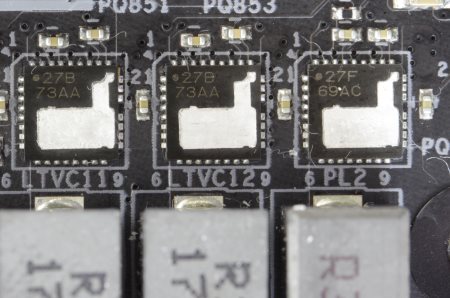

На каждую из тринадцати фаз приходится по одной транзисторной сборке. К сожалению, идентифицировать их не удалось.
Твердотельные капсульные конденсаторы упакованы в черные корпуса. Кроме того, здесь используются катушки индуктивности типа Premium 60A.
реклама
Для отвода тепла от транзисторов предусмотрен один небольшой радиатор. Он настолько скромный, что невольно начинаешь волноваться за подсистему питания, а точнее за то, как бы она не перегрелась.

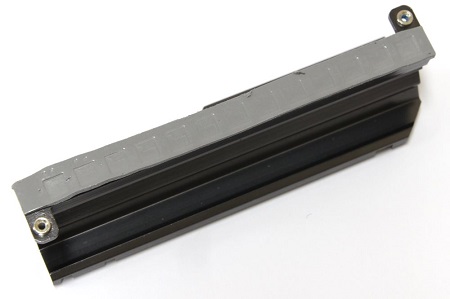

Он изготовлен из алюминиевого сплава и окрашен в темно-серый цвет. В качестве термоинтерфейса используется терморезинка светло-серого цвета толщиной около 1 мм. Сверху радиатора присутствует черная надпись X299. Крепление осуществляется с обратной стороны при помощи двух подпружиненных винтов. Несмотря на это, радиатор не шатается.
Достаточно ли будет такого скромного радиатора для отвода тепла от транзисторов, ведь часто производители используют комбинацию из двух радиаторов, соединенных тепловой трубкой? Ответить однозначно на вопрос сложно, поскольку необходимо длительное тестирование в разных условиях. Однако с уверенностью можно сказать, что в хорошо проветриваемом корпусе и при штатном режиме работы процессора проблем возникнуть не должно.
Еще один радиатор находится на чипсете.
реклама

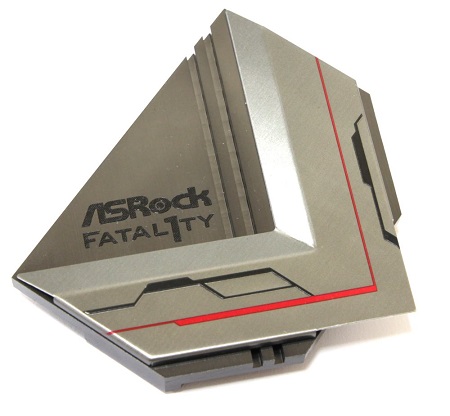

Он также изготовлен из алюминиевого сплава и окрашен в черный цвет. Сверху можно заметить декоративную пластинку, где присутствует единственный красный элемент – тонкая линия. Рядом присутствуют надписи: ASRock и Fatal1ty. В качестве термоинтерфейса мы опять видим терморезинку светло-серого цвета. Крепление осуществляется при помощи двух подпружиненных винтов с обратной стороны.

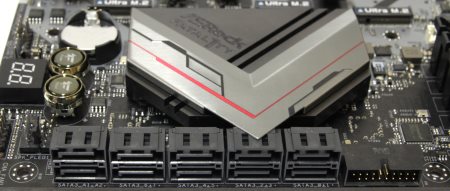

Отметим, что производитель немного увлекся внешним видом платы и допустил промах. Часть пластины находит на разъемы SATA 6 Гбит/с и может немного перекосить радиатор. Терморезинка спасает положение, но это слабое утешение.
Под данным радиатором скрывается чипсет Intel X299.
В начале статьи я уже описал все его ключевые особенности. По сути получилась некая смесь между функционалом Z270 и X99. Ничего революционно нового не появилось и это немного расстраивает, поскольку чипсеты для HEDT платформы Intel меняет только через поколение.
Самая странная ситуация с SATA портами. Вместо десяти в прошлом поколении, оставили восемь в этом. Пустяк, и конечно производители не поставят пользователей в глупое положение и предложат дополнительные контроллеры, но почему урезали не понятно. Не думаю, что SATA 6 Гбит/с уже устарел и количество портов этого типа надо уменьшать. На мой взгляд, еще рано. Intel Optane и накопители M.2 типа еще не получили огромного распространения, а существующие HDD диски и приводы DVD все еще надо куда-то подключать.
В данном случае ASRock оставила десять портов SATA 6 Гбит/с, которые выводятся вбок.

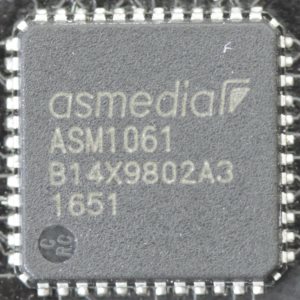

Понятно, что для этого пришлось распаять отдельный контроллер еще на два порта. Здесь в его роли выступает хорошо знакомый ASMedia ASM1061, который распаян с обратной стороны.

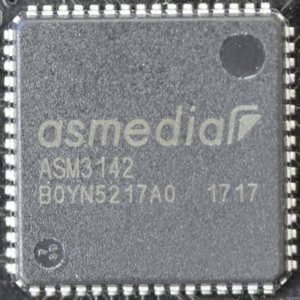

Теперь чипсет поддерживает до десяти портов USB 3.0, но по-прежнему не добавлена поддержка USB 3.1. Поэтому ее пришлось организовать отдельным контроллером. Для этого с обратной стороны здесь распаян относительно новый ASMedia ASM3142.

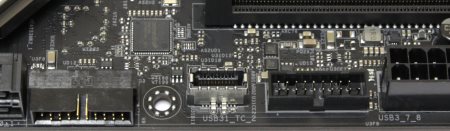

Он обеспечивает два порта: USB 3.1 Type A и USB 3.1 Type С, которые расположены на задней панели. Там же находится еще четыре USB 3.0 и два USB 2.0. Кроме того, на самой плате присутствуют колодки для подключения дополнительных портов корпуса или каких-либо выносных планок.
реклама

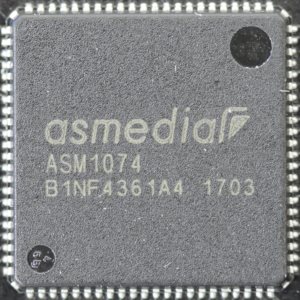

Производитель не стал мелочиться, а распаял сразу две колодки USB 3.0. Правда, здесь он снова воспользовался дополнительным контроллером ASMedia ASM1074, который распаян с обратной стороны.

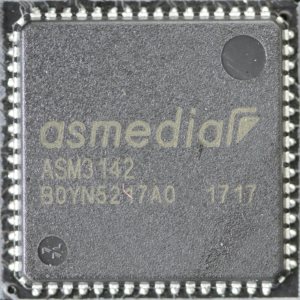

Ну и, конечно же, надо сделать какой-то задел на будущее, и поэтому дооснастить плату еще двумя портами USB 3.1. И снова не обошлось без дополнительного контроллера ASMedia ASM3142. На этот раз он распаян спереди.
