Пусть вид получился не совсем презентабельным, но зато поставленная цель была достигнута. Полностью отрезать поперек ребер не стал из-за пазов, в которые крепится винтами комплектный вентилятор 80 мм Hybrid III-140.
Один запил закончен, перейдем к другому. Впрочем, для окончательной совместимости и установки VRM Set R9-290(X) на силовой цепи питания, как уже упоминалось, требуется нарастить контактируемую площадь.
Среди кучи своих железяк нашел отпиленное ребро профиля трехмиллиметровой толщины, из которого изготовлял когда-то радиатор, и пустил его на заготовку. Все выпиливалось аналогично, как в первом материале. На пластину 25 х 85 мм накладывался шаблон, обводился по контуру, по линиям стачивалось все лишнее. Проделывались отверстия с межцентровым расстоянием 74 мм.
реклама
Единственное отличие заключается в том, что в самой площадке пришлось делать отверстия и расширять их под винт с потайной головкой для улучшения крепления на основании радиатора. А вот решение проблем в готовом виде:
Примерка на силовой цепи:
Все совпадает и подходит, переходим к следующей процедуре. Через отверстия готовой пластины (фотография выше) приложил к основанию модифицируемого радиатора: затем сделал пометки маркером, накернил и просверлил, а неровности и шероховатости зашкурил (анимированная картинка ниже).
реклама
В отверстиях контактной площадки модифицируемого радиатора была сделана резьба.

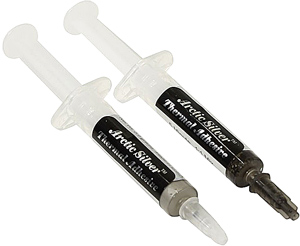

Итак, пластина и VRM радиатор готовы, осталось совместить одно с другим. Для лучшей теплопередачи и сцепления двух поверхностей использовался двухкомпонентный термоклей Arctic Silver Adhesive.
Перед подготовкой к установке на планку в межцентровые отверстия 74 мм были вставлены винты M3 х 20 мм с потайной головкой, иначе после склеивании не было возможности вставить в отверстия.
Смешал один к одному выдавленную пасту из тюбиков «А» и «В», шпателем равномерно распределил полученную массу на поверхности основания радиатора, прижал крепежную планку и для лучшего сцепления клея с поверхностями закрепил винтами.

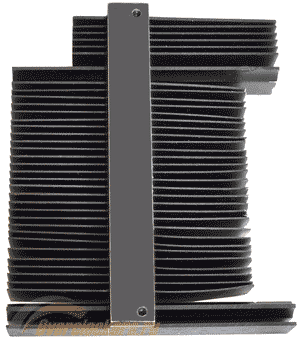

Готовый к применению модифицированный Arctic VRM Set R9-290(X).
Установка
Очень хочется сравнить видеокарту с ее пластиной по эффективности с другими радиаторами, а без подгонки не обойтись. Что же делать? Какой может быть выход из сложившейся ситуации?
реклама

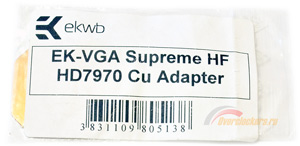

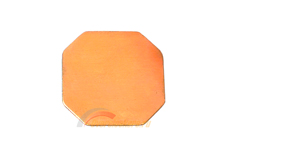

Еще раз покрутив в руках кронштейн ватерблока с пластиной видеокарты и проведя дополнительные измерения, пришел к выводу, что для полного контакта не хватает всего-то 0.5-1.0 мм. Нужна медная вставка-пластина, которую можно подложить между поверхностями кристалла графического процессора и ватерблока. Во времена Radeon HD 7970 производитель компонентов СЖО EKWB выпускал медные вставки, на снимке ниже.
Вот такая пластина-адаптер и была применена мною. Медную пластину с предварительно нанесенной термопастой Arctic MX-4 приложил на поверхность основания ватерблока. Во время монтажа и вкручивания винтов в кронштейн ватерблока винты чуть-чуть упирались в крепежную пластину видеокарты. И пусть с небольшим трудом, но эту конструкцию все-таки удалось закрепить.

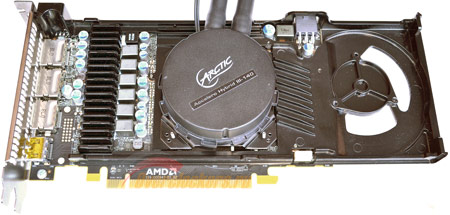

Ватерблок-помпа на видеокарте с крепежной пластиной Radeon RX 480:

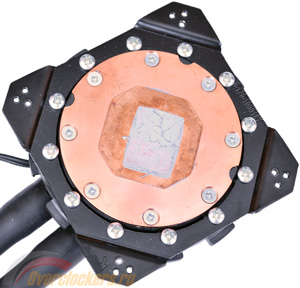

После снятия Arctic Accelero Hybrid III-140:
Как видно, отпечаток отличный. Правда, пластина сместилась во время установки на видеокарту в сторону от центра основания.

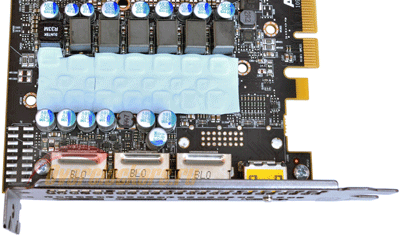

Одна задача решена, перейдем к следующей. С установкой модифицированного VRM Set R9-290(X) никаких проблем не возникло. Крепление двух радиаторов между собой происходило двумя винтами, шайбами и гайками через отверстия в печатной плате видеокарты с межцентровым расстоянием 74 мм. На транзисторах силовой цепи питания использовалась все та же Arctic Thermal Pad размером 50 х 50 мм и толщиной 1 мм.

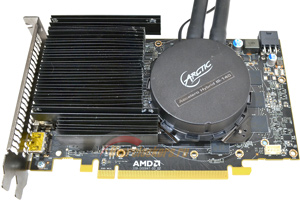

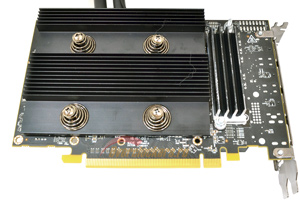

Приведем фотографии Arctic Accelero Hybrid III-140, установленной вместе с модифицированным радиатором на Radeon RX 480:
Все готово для практического применения и получения результатов.
