Великолепная семерка: тестируем оригинальные системы охлаждения для видеокарт (страница 3)

Обзор Alpenfohn Peter / DeepCool Dracula

Следующий участник, Alpenfohn Peter (или DeepCool Dracula), был снят с GeForce GTX 570, которую он добросовестно охлаждал долгие годы. В данном обзоре участвует лишь радиатор, и описание будет посвящено только ему.

Информацию о комплекте поставки и упаковке предлагаю позаимствовать из статей, где этот кулер был протестирован ранее: Alpenfohn Peter, DeepCool Dracula. Если вы не поленились и прошли по ссылкам, то, думаю, заметили, что комплект поставки идентичен Alpenfohn Peter II.

Радиатор и строение

Перед нами народный, если можно так сказать, радиатор для видеокарт, одно из самых доступных решений на отечественном рынке. Конечно, он больше знаком всем под именем DeepCool Dracula, но существует и клон в виде Alpenfohn Peter.

Пользователя поджидает двухсекционный радиатор довольно больших размеров 254 x 100 x 44 мм и не с самой скромной массой 550 г.

450x286  77 KB. Big one: 1500x952  413 KB





450x334  84 KB. Big one: 1500x1113  454 KB

Тип конструкции очень схож с Raijintek Morpheus, но системы охлаждения абсолютно разные.

450x286  75 KB. Big one: 1500x952  384 KB

450x332  83 KB. Big one: 1500x1108  456 KB

Радиатор разбит на две секции, большую и малую, всего на них нанизано 84 (35+49) ребра. Примечательно, но у данного экземпляра на большей секции всего 49 ребер, тогда как у предыдущих тестируемых версий было по 53 штуки.

450x203  68 KB. Big one: 1500x677  394 KB

Тепловые трубки расположены в основании и секциях горизонтально, проходя через ребра на одинаковом расстоянии друг от друга.

450x212  71 KB. Big one: 1500x706  407 KB

Для совместимости с элементами, находящимися на видеокарте между GPU и видеовыходами, тепловые трубки получили небольшой изгиб. Тем не менее, с большинством графических ускорителей с подсистемой питания перед GPU данный радиатор будет несовместим.





450x115  42 KB. Big one: 1500x383  198 KB

Расстояние между ребрами 2 мм, толщина пластин 0.5 мм. Площадь рассеивания радиатора равна 3850 см2.

450x115  42 KB. Big one: 1500x383  202 KB

Ребра радиатора выполнены из алюминия и отличаются необычной формой.

450x250  60 KB. Big one: 1500x834  322 KB

450x216  60 KB. Big one: 1500x720  306 KB

Основание

Перед нами отполированная до зеркального отражения поверхность.

450x314  92 KB. Big one: 1500x1047  434 KB





Тепловые трубки расположены в основании горизонтально.

450x129  52 KB. Big one: 1500x431  237 KB

Как и в случае с Alpenfohn Peter II, мы можем увидеть шесть тепловых трубок, пропаянных между наружной медной пластиной основания и пластиной, переходящей в небольшой радиатор.

450x166  62 KB. Big one: 1500x554  283 KB

Как вы уже знаете, производитель утверждает, что в основании спаяны двенадцать тепловых трубок, а не шесть, как мы можем наблюдать.

450x218  51 KB. Big one: 1500x726  234 KB

450x224  63 KB. Big one: 1500x746  251 KB

Тест с линейкой показывает, что основание с неровностями.

450x177  60 KB. Big one: 1500x590  757 KB





Кривую подошву подтверждает и тест отпечатка.

450x212  76 KB. Big one: 1500x708  1170 KB

Установка и совместимость

Принцип установки абсолютно идентичен рассмотренному выше Alpenfohn Peter II, так что описывать его еще раз считаю излишним.

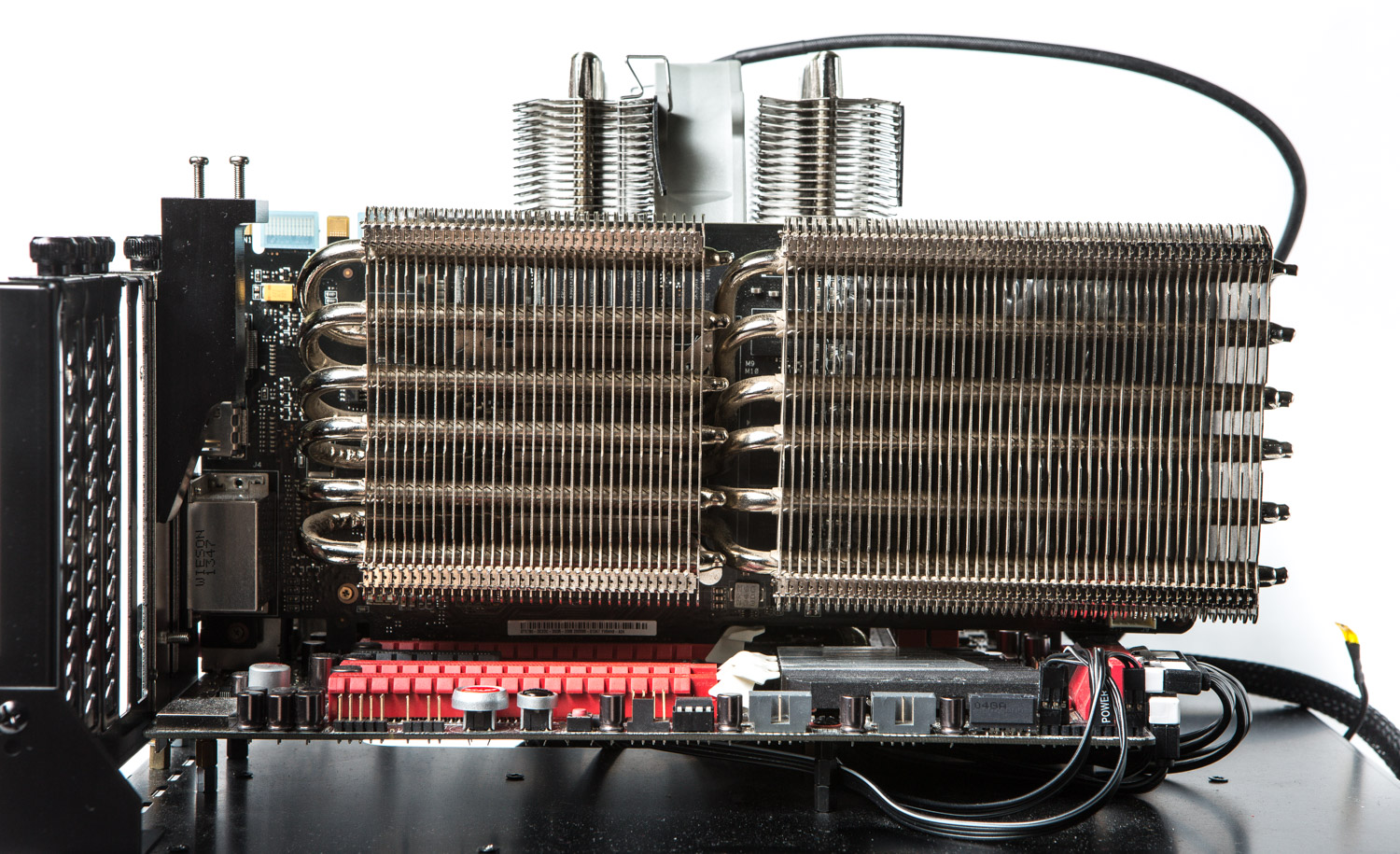

Радиатор довольно длинный, он полностью закрывает собой печатную плату видеокарты.

450x228  75 KB. Big one: 1500x760  469 KB

Уже привычно кулер занимает два с половиной слота.

450x129  47 KB. Big one: 1500x431  235 KB

450x129  46 KB. Big one: 1500x431  220 KB

Расстояние до внутренней стороны радиатора довольно большое, это поможет без проблем поставить габаритные радиаторы на память и VRM.

450x300  87 KB. Big one: 1500x1000  385 KB

Как и в случае с Alpenfohn Peter II, на данной системе охлаждения не предусмотрена установка вентиляторов на радиатор с помощью скоб. Это, конечно, облегчает нагрузку на видеоадаптер, но конструкция снова занимает пять слотов. И одной из причин этого является специальное крепление для вертушек.

450x275  90 KB. Big one: 1500x915  503 KB

450x260  81 KB. Big one: 1500x866  374 KB

Использовалась та же самая рамка, которая идет в комплекте с Alpenfohn Peter II. Вентиляторы расположены под наклоном, на расстоянии 6-10 мм от радиатора.

450x333  101 KB. Big one: 1500x1109  456 KB

Под конструкцию СО в компьютере придется отдать пять слотов.

450x266  63 KB. Big one: 1500x888  302 KB
