Дизайн, прочая элементная база и особенности
На обе материнские платы установлено по четыре слота памяти.
Гарантируется поддержка до 32 Гбайт небуферизованной памяти DDR3. При этом в спецификациях указаны эффективные частоты вплоть до 3100 МГц (забегая вперед, отмечу, что в UEFI BIOS есть множитель даже для 4000 МГц).
реклама
И на обеих платах под слотами памяти и разъемом основного питания ATX размещено по одной колодке USB 1.1/2.0/3.0 для подключения двух портов, расположенных на передней панели корпуса системного блока.
В возможностях построения дисковой подсистемы также нет никакой разницы:
Перед нами шесть разъемов SATA 6 Гбит/с, расположенных строго перпендикулярно поверхности платы. Отмечу, что даже самые верхние два не будут заблокированы кожухом двухслотовой системы охлаждения видеокарты.

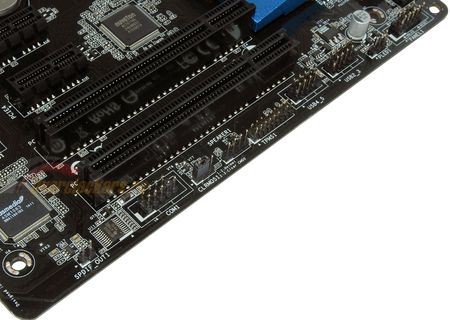

Набор интерфейсов, размещенных по нижнему краю плат, совершенно идентичен:
Колодка для подключения кнопок корпуса системного блока, две колодки для подключения четырех портов USB 1.1/2.0, колодка для подключения модуля TPM, колодка системного динамика, перемычка сброса настроек UEFI BIOS, колодка COM и SPDIF.
реклама
А вот следом нас будет поджидать еще одно отличие:
Большая часть правого края занята аудиотрактом, который основан на восьмиканальном аудиокодеке… нет, восьмиканальных кодеках:
- На ASRock Z97 Anniversary использован Realtek ALC887;
- На ASRock Z97 Pro3 используется Realtek ALC892.
Не забыта и современная мода: работа контроллеров обеспечивается конденсаторами с жидкостным электролитом – считается, что подобные конденсаторы обеспечивают более «теплый ламповый» звук. Однако дань моде отдана не до конца: нет обретающей популярность изоляции аудиотракта участками текстолита без токопроводящих слоев.
В остальном набор контроллеров одинаков: ASMedia ASM1083, выполняющий роль моста PCIe-PCI (о нем мы поговорим позднее) и считающийся высококлассным сетевой гигабитный Intel I218V. Контроллер I/O, который обычно располагается по правому краю платы, инженерами ASRock вынесен в центр – на обеих рассматриваемых платах это Nuvoton NCT6776D.
Интерфейсные панели материнских плат

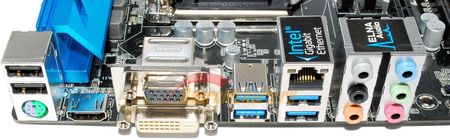

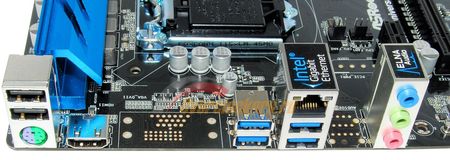

Задние интерфейсные панели отличаются весьма заметно.
- Один универсальный PS/2 для подключения мыши и клавиатуры, два USB 2.0/1.1;
- Один HDMI;
- Один DVI-D и один D-Sub (на ASRock Z97 Anniversary отсутствует);
- Два USB 3.0/2.0/1.1;
- Один сетевой порт RJ-45 и два USB 3.0/2.0/1.1;
- Блок аудиоразъемов (на ASRock Z97 Anniversary урезан).
PCI-Express, PCI: слоты расширения и дополнительные контроллеры
В каждом случае установлено по одному слоту PEG, который подключается к процессору и является PCI-Express x16 2.0/3.0, ему сопутствуют три слота PCI-E x1 2.0 (подключены к кристаллу набора системной логики Intel Z97) и два слота PCI.
Оба PCI реализованы с помощью моста PCIe-PCI – ASMedia ASM1083, о котором говорилось выше.

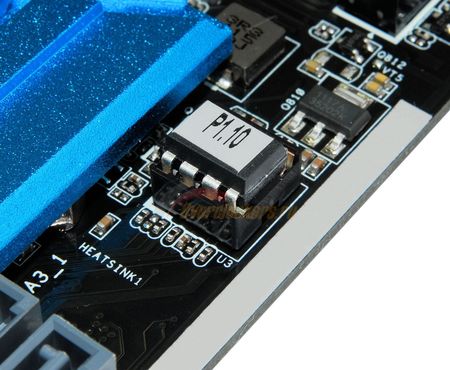

Отметим ещё один момент (в начале обзора мы уже обращали на него внимание): на ASRock Z97 Pro3 установлен дополнительный разъём Molex аккурат над слотом PEG.
реклама
А на ASRock Z97 Anniversary, напротив, под него оставлены пустующие контактные площадки (которые физически подключены "куда следует", не напаян только сам разъём).
Его присутствие, как мне кажется, является больше маркетинговым приёмом: дополнительный разъём (которым может быть не только Molex - порой используется и SATA Power) должен обеспечивать подачу питания для видеокарт, отличающихся повышенным уровнем энергопотребления и обычно устанавливается на материнские платы, где присутствует два и более слота PEG.
Здесь же, как мы видим, PEG всего один, поэтому штатных токоведущих дорожек от разъёма основного питания ATX должно хватать с лихвой. Если, конечно, инженеры ASRock не сэкономили на них. Но отмечу, что в ходе тестов обе материнские платы работали с AMD Radeon R9 280X в исполнении Sapphire и каких-либо проблем не возникло даже без подключения Molex на Z97 Pro3.
Аппаратная составляющая BIOS
Микросхема флеш-памяти UEFI BIOS съемная, однако установить ее происхождение и характеристики оказалось невозможным – маркировка скрыта под наклейкой, указывающей заводскую версию микрокода.
Снять эти наклейки бесследно на обеих платах оказалось затруднительно. Напомню: образцы магазинные и их внешний вид должен оставаться в сохранности.
Батарейка помещена в центр системной платы.
При установке массивной системы охлаждения видеокарты, как уже отмечалось выше, оная будет просто заблокирована.

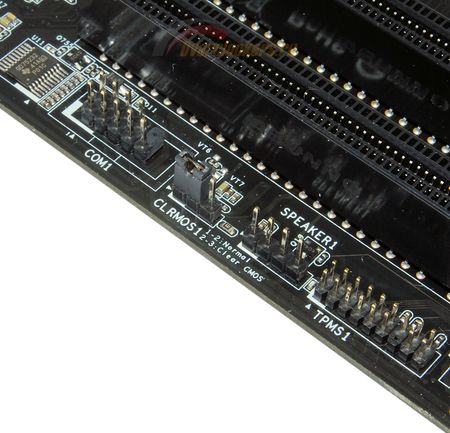

Завершает безрадостную картину то, что вместо голых штырьков, которые можно легко замкнуть жалом отвертки, инженеры ASRock выбрали полноценную перемычку, да и ту поместили под самый нижний слот PCI, что дополнительно затрудняет доступ к ней.
Аппаратный сброс настроек UEFI BIOS, оказавшихся неудачными и приведшими к циклическому "нестарту" системы, заметно осложнён.
