Обзор материнских плат ASRock H97 Pro4 и MSI H97 PC Mate (страница 4)
реклама
PCI-Express, PCI: слоты расширения и дополнительные контроллеры
Количество слотов для установки плат расширения на обеих платах одинаково (как, впрочем, и следовало ожидать), отличие минимально: на материнской плате ASRock можно попытаться собрать тандем из двух видеокарт.
Тогда как MSI вместо полноразмерного слота PEG предлагает лишь еще один, третий, PCI-E x1.
реклама
Однако не следует обольщаться: возможность использования двух видеокарт с разделением 16 линий PCI-E на две группы по 8 линий набору системной логики Intel H97 не положена «по статусу».
Поэтому инженеры ASRock для второго PEG на плате взяли четыре линии PCI-E 2.0 из восьми поддерживаемых Intel H97. Поэтому данный слот больше подходит для установки видеокарты с целью обработки физических эффектов, либо твердотельного накопителя на флеш-памяти с интерфейсом PCI-Express вроде Plextor M6e или OCZ RevoDrive 350.
Все слоты PCI также не являются «родными», как мы можем видеть по блок-диаграмме Intel, приведенной выше. Именно для этого инженерам ASRock и MSI понадобилось установить контроллер ASMedia ASM1083 – он играет роль микросхемы-моста PCIe-PCI.
Аппаратная составляющая BIOS

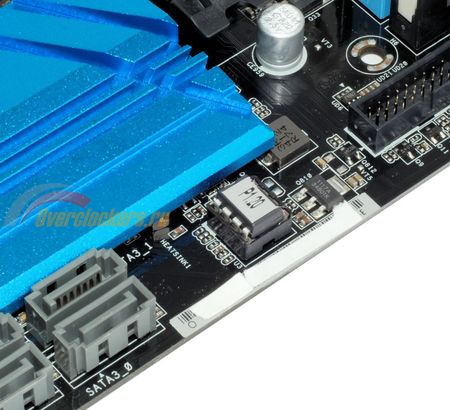

На материнской плате ASRock H97 Pro4 установлена съемная микросхема флеш-памяти объемом 128 (!) Мбит, поверх которой наклеена этикетка с указанием заводской версии прошивки.
реклама
Что именно за микросхема использована, осталось под вопросом: вышеуказанная этикетка не снимается без повреждений, что недопустимо, поскольку испытуемый образец является магазинным.

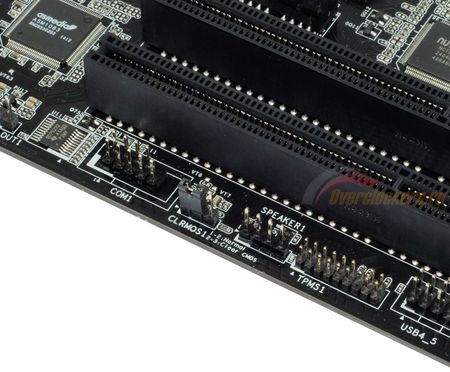

Разработчиков платы следует попинать за перемычку, предназначенную для сброса настроек BIOS:

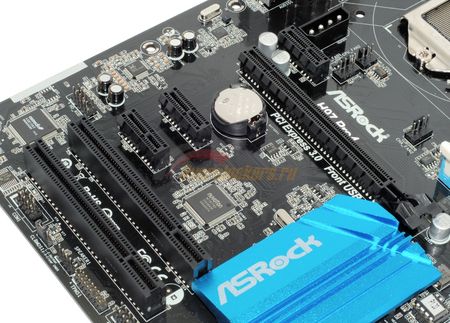

Мало того, что размещена она в труднодоступном месте на нижнем краю платы под слотом PCI, это еще и не просто два штырька, которые можно просто замкнуть жалом отвертки, это именно перемычка, которую нужно переставлять. До батарейки тоже просто так не доберешься:
Она практически наверняка будет скрыта кожухом системы охлаждения видеокарты.

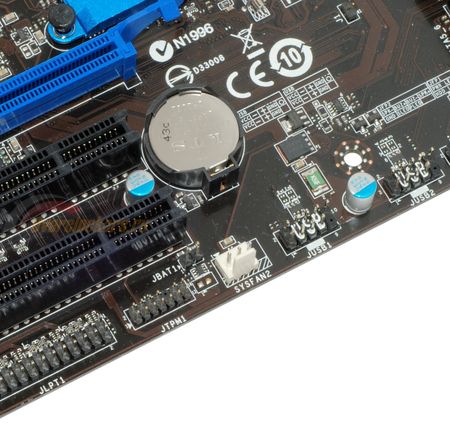

У MSI с этим немного попроще:
Батарейка будет заблокирована только в крайнем случае, а перемычка сброса настроек и представляет собой лишь два штырька (JBAT1) и расположена несколько удобнее в плане доступности.
Зато микросхема флеш-памяти (Winbond 25Q128FVSG – повышенной емкости 128 Мбит, что редкость) несъемная и нет информационной наклейки о версии BIOS, которая была зашита в нее на заводе.

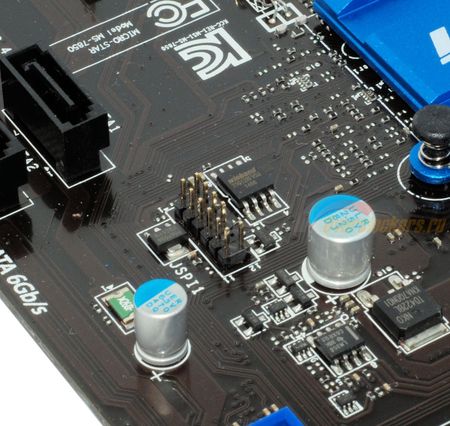

Однако рядом расположилась колодка JSPI1, благодаря которой микросхему можно перепрошить с помощью программатора, не выпаивая ее с платы и не подпаиваясь к ее выводам.
