Возможности BIOS Setup
Для экономии объема обзора к каждой из плат приведем только скриншоты BIOS Setup, отдельно рассмотрев наиболее странные и необычные (эксклюзивные) функции и особенности. Возможно, они будут полезны.
Наиболее важные параметры, отвечающие за разгон и тонкую настройку (разгон) системы, вынесем в отдельную таблицу.
Параметр |
|
|
Материнская плата |
|
|
Ссылка на сайт | Страница материнской платы на сайте производителя | Страница материнской платы на сайте производителя |
Версия BIOS, с которой проводилось тестирование | P1.40 за 5 августа 2014 года | 10.2 за 22 июля 2014 года |
BCLK | Параметр отсутствует | Параметр отсутствует |
Оперативная память, МГц | Поддержка XMP DDR3-800/ 1066/ 1333/ 1400 |
Поддержка XMP DDR3-800/ 1066/ 1333/ 1400 |
Множитель процессора CPU Core |
Есть, как раздельно для каждого из имеющихся ядер, так и синхронно для всех, от 8 до 120 | Есть, синхронно для всех ядер, от 8 до 80 |
Множитель процессора CPU Uncore |
Есть, от 8 до 120 | Есть (Ring Ratio), от 8 до 80 |
Частота графического ядра | Отсутствует | Отсутствует |
Напряжение CPU Core | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В, надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В |
Есть: фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В, надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
Напряжение CPU Uncore | Есть: фиксированное (overdrive) от 0.800 до 2.000 В с шагом 0.001 В, надбавкой (offset) в большую 0.000 до 1.000 В с шагом 0.001 В |
Есть: фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В, надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
Напряжение графического ядра | Auto, Adaptive, Overdrive, от 0.800 до 2.000 В с шагом 0.001 В | Параметр отсутствует |
Компенсация просадок напряжений (LoadLine Calibration) | Есть | Параметр отсутствует |
Напряжение System Agent | Auto, от -1.000 до 1.000 В с шагом 0.001 В | Есть: фиксированное (overdrive) от 0.800 до 2.100 В с шагом 0.001 В, надбавкой (offset) в большую и меньшую стороны от 0.001 до 0.990 В с шагом 0.001 |
Напряжение оперативной памяти | Auto, от 1.200 до 1.800 В с шагом 0.05 В | Есть, доступны значения 1.350, 1.425, 1.500 и далее до 1.800 В с шагом 0.015 В |
Напряжение набора системной логики (чипсета) PCH VLX 1.05 V | Auto, Low, Normal, High | Отсутствует |
Напряжение набора системной логики (чипсета) PCH Core 1.5 V | Отсутствует | Отсутствует |
Интерфейс BIOS | Графический, поддержка восьми языков локализации, в том числе русского | Графический, поддержка различных языков локализации, русский в том числе |
Функционал BIOS | Профили настроек (три в памяти BIOS; возможность сохранения и загрузки с внешнего накопителя имеется) | Профили настроек (шесть в памяти BIOS + возможность сохранения и загрузки с внешнего накопителя) |
Локализация интерфейса на русский язык | Есть | Есть, неполная. |
Файловые системы, поддерживаемые BIOS для сохранения скриншотов и профилей настроек | FAT16/32: чтение/запись NTFS: только чтение |
FAT16/32: чтение/запись NTFS: только чтение |
Secure Boot | По умолчанию отключено | По умолчанию отключено |
реклама
Setup BIOS: ASRock H97 Pro4
«Заводская» версия BIOS – P1.20. Произведено обновление до P1.40 (наиболее новой версии, из официально доступных на момент тестирования).
Доступ к настройкам разгона открывается при переключении параметра:
- Overclock Mode: открывается доступ к частоте BCLK;
- Multiplier/Voltage Change: открывается доступ к множителям и напряжениям CPU Core и CPU NB Core.

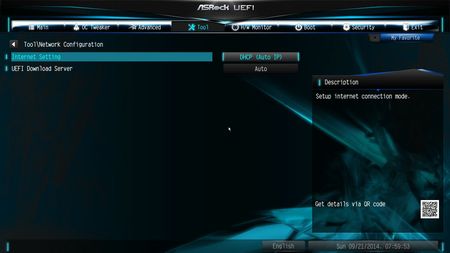

Есть возможность произвести обновление микропрограммы через интернет, причем можно настроить даже VPN-подключение:
реклама
Локализация интерфейса BIOS на русский язык привычно хромает:
После проведения всех тестов был произведен откат до заводской версии микрокода без каких-либо препятствий со стороны материнской платы.
Setup BIOS: MSI H97 PC Mate
«Заводская» версия BIOS – 5.0. Произведено обновление до 5.4 (наиболее новой версии, из официально доступных на момент тестирования).
Некоторые настройки по разгону по умолчанию скрыты, чтобы их открыть, необходимо переключить параметр Simple/Advanced Mode.
Доступна возможность регулировки напряжения, выдаваемого преобразователем питания процессора (параметр VCCIN Voltage). По умолчанию на процессор выдается 1.756 В по показаниям мультиметра и 1.744 В по показаниям программного мониторинга BIOS материнской платы.
По завершении тестов материнская плата без проблем позволила произвести обратный откат до заводской версии BIOS – 5.0.
Тестовый стенд
Используемый тестовый стенд собирался из следующих комплектующих:
- Процессор Intel Pentium G3258 Engineering Sample 3200 МГц;
- Система охлаждения: Noctua NH-D14;
- Термоинтерфейс: Arctic Cooling MX-2;
- Видеокарта: Sapphire Toxic R9 280X / AMD Radeon R9 280X «Tahiti XTL» 3 Гбайта GDDR5 (11221-01);
- Оперативная память: 2 х 2 Гбайта Corsair Dominator-GT DDR3-2133 ver.7.1 (9-10-9-24; 1.65 В) в режиме DDR3-1333 9-9-9-24-74-1T;
- Блок питания: Corsair HX750W, 750 Ватт;
- Системный накопитель: SmartBuy Ignition 64 Гбайта (SB64GB-IGNT-25SAT3);
- Корпус: открытый стенд.
Особенности эксплуатации и разгон
реклама

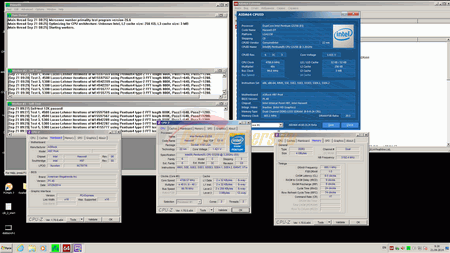

ASRock H97 Pro4 смогла полностью раскрыть частотный потенциал стендового процессора. Перегрева подсистемы питания при этом не наблюдалось.
Примечательно, но на ASRock H97 Pro4 с BIOS версии P1.40 не загружалась Live-сборка Linux Parted Magic с USB-флешки: остановка процесса происходила на этапе создания /etc/fstab (сама флешка исправна, и после этого загрузка на других платах с нее происходила неоднократно). Выяснилось это случайно и в самый последний момент перед возвратом материнской платы обратно поставщику, поэтому возможности опробовать другие дистрибутивы просто не было.
MSI H97 PC Mate также продемонстрировала неплохую способность к разгону. Радиатор подсистемы питания процессора при этом оставался лишь теплым, даже не горячим.
Однако если верить программному мониторингу, напряжение питания ЦП при этом потребовалось чуть более низкое. Что, впрочем, склонен приписать неточности этого мониторинга. В остальном – никаких сюрпризов.
Тестирование производительности
Методика тестирования
Частота процессора, во избежание случайного влияния технологий энергосбережения и режима Turbo Boost на результаты производительности, фиксировалась:
- По ядрам (CPU Core) на значении 3200 МГц;
- Северного моста, интегрированного в процессор (CPU NB Core) – на значении 3200 МГц.
Для оперативной памяти за штатный режим работы выбрана эффективная частота 1333 МГц (DDR3-1333) с таймингами 9-9-9-24-74-1T.
Тесты производительности процессора и памяти
- AIDA64 4.30.2932 Beta, встроенный тест кэша и памяти. Итоговый результат (скриншот) – второй запуск;
- Fritz Chess Benchmark v.4.2. Итоговый результат – лучший из пяти замеров;
- LinX 0.6.4 x64 (без AVX, объем задачи: 16331; память: 2048 МиБ). Итоговый результат - лучший из пяти проходов;
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Physics Score (очки) и Physics Test (fps, количество кадров в секунду). Итоговый результат - лучший из трех замеров;
Тесты производительности интегрированного графического ядра
- 3DMark 2011 1.0.132.0 x64, профиль «Performance», результаты Graphics Score (очки) и fps (количество кадров в секунду). Итоговый результат - средний из трех замеров;
- Unigine Heaven Benchmark 4.0 (Разрешение: 1920х1080, полноэкранное; API: DirectX11; Качество: низкое; Тесселяция: нет; AA: нет). Итоговый результат – средний fps (количество кадров в секунду), средний из трех замеров;
- Sleeping Dogs, встроенный тест производительности (разрешение: 1920*1080; уровень графики: средний). Итоговый результат – средний fps (количество кадров в секунду) из трех замеров.
