Дизайн и особенности материнских плат
Система охлаждения

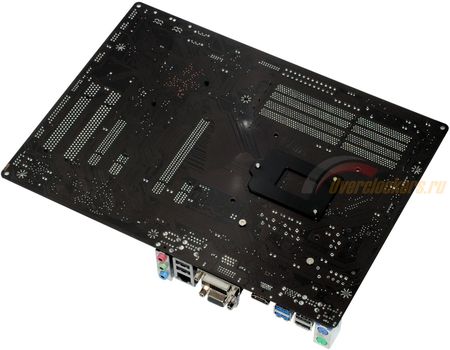

Плата ASRock изготовлена в «зауженном» ATX, в связи с чем ее планировка и расположение ряда элементов несколько иные, чем обычно принято (кстати, это еще не предел: в одном из будущих обзоров будет рассмотрена плата ASRock с куда более кардинальными «оптимизациями»).
реклама

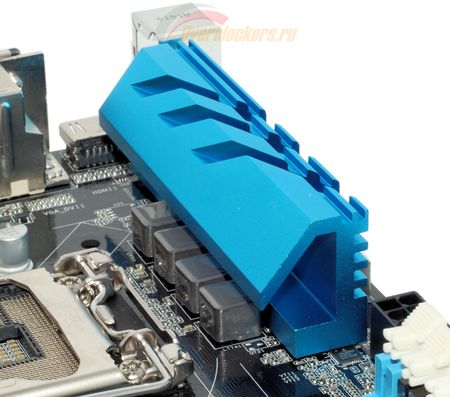

Подсистема питания процессора оказалась не сбоку от процессорного разъема, между ним и задней интерфейсной панелью, а сверху. И она накрыта относительно высоким (31 мм над поверхностью текстолита платы) радиатором из алюминиевого сплава с декоративным покрытием синего цвета. Обратите внимание, что ASRock поскупилась на металл: радиатор лишь выглядит массивным, но если посмотреть на него сбоку, становится видна его невысокая эффективность.
Алюминий и так не отличается высокой теплопроводностью, а тут еще его количество уменьшили до самого минимума. Мало того, крепление используемой мною процессорной системы охлаждения Noctua NH-D14 оказывается установленным практически впритык.
И немудрено: от прижимной рамки процессора до радиатора инженеры ASRock оставили всего 27 мм и конечный зазор между рампой, к которой крепится радиатор, и радиатором в итоге оказался где-то около 3 мм. Благо, что сам радиатор Noctua NH-D14 расположен довольно высоко, поэтому он нависает над радиатором подсистемы питания процессора, но не контактирует с ней. Еще одним минусом является то, что при установленном радиаторе Noctua NH-D14 оказываются накрыты три разъема для подключения вентиляторов и к ним приходится буквально подлезать, чтобы подключить вентилятор. А установленные модули оперативной памяти и видеокарта полностью перекрывают доступ даже обладателям супер гибких и длинных пальцев.
А в собранном и установленным в корпус системного блока виде, какая-либо модернизация становится и вовсе невозможной: вентиляторы не подключить, а для того, чтобы поменять видеокарту, придется снимать систему охлаждения процессора, либо долго метить в защелку слота, рискуя, в случае промаха, жалом соскользнувшей отвертки процарапать плату.
Второй радиатор установлен на наборе системной логики Intel H97 и тут ASRock на металл не поскупилась. Другое дело, что здесь-то он как раз и не нужен: кристалл H97 обладает весьма скромным тепловыделением. Очевидно, что и здесь преследовались сугубо декоративные цели.
реклама
При этом оба радиаторы имеют винтовое крепление, но без пружин – винты просто закручиваются до упора. В качестве термоинтерфейса используются термопрокладка (подсистема питания процессора) и терможвачка (набор системной логики).
Всего на плате присутствует пять разъемов для подключения вентиляторов, три из которых расположены в центре платы:

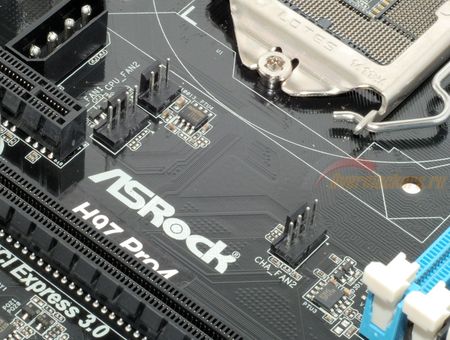

Четырехконтактный CPU-FAN допускает регулировку только четырехконтактных же (ШИМ) вентиляторов, трехконтактные управляются лишь на расположенном рядом CPU_FAN2 – благодаря распаянному рядом Nuvoton 3941S. Четырехконтактный CHA_FAN2 умеет управлять оборотами только ШИМ-вентиляторов (расположенный рядом с ним контроллер Richtek RT9045 отвечает за формирование напряжения терминации памяти).

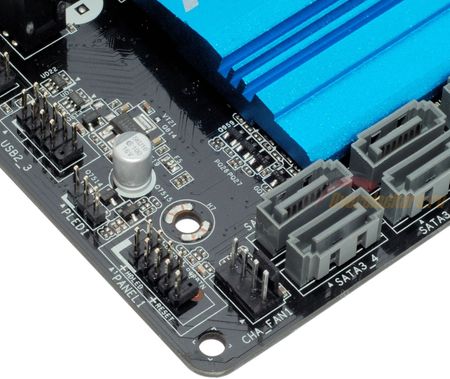

Еще один разъем, SHA_FAN2, расположен в правом нижнем углу платы. Он умеет управлять оборотами только ШИМ-вентиляторов.

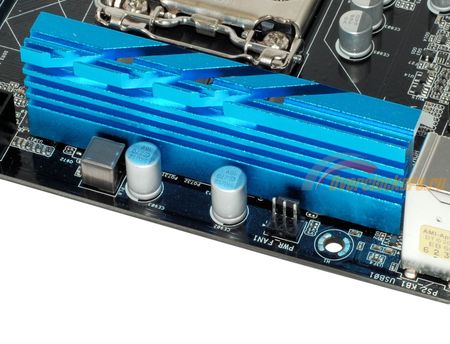

И последний «притаился» за радиатором подсистемы питания процессора:
Трехконтактный PWR_FAN1 неуправляем вообще.

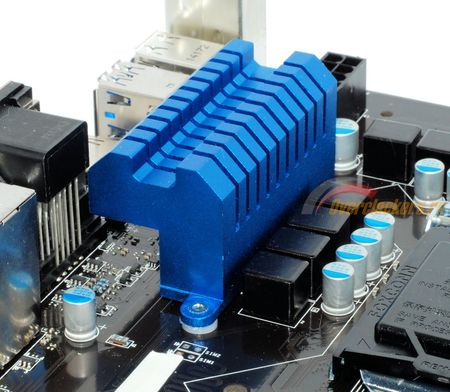

Планировка платы MSI более традиционна, а расположение разъемов для подключения вентиляторов более продуманное. Подсистема питания процессора также накрыта довольно высоким радиатором (30 мм), однако инженеры MSI не так поскупились на алюминиевый сплав, как их коллеги из ASRock.

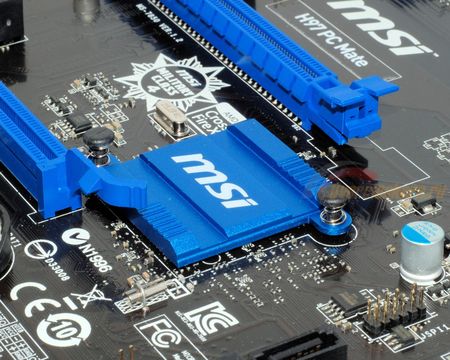

Однако они полностью отыгрались на радиаторе набора системной логики:

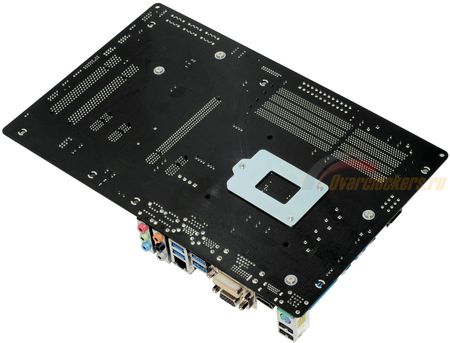

Крепление первого обеспечивается винтами, однако под их шляпки не подложены изолирующие шайбы, из-за чего создается некоторое ощущение кустарности, а радиатор кристалла Intel H97 обходится подпружиненными пластиковыми защелками.
реклама

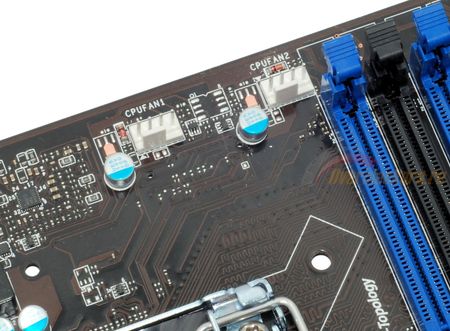

На этой материнской плате установлено также пять вентиляторных разъемов, но, в отличие от платы ASRock, они более аккуратно рассредоточены по плате. Два четырехконтактных разъема CPUFAN1 и CPUFAN2 расположены у верхнего края платы:
Управляются на них только четырехконтактные (ШИМ) вентиляторы. Между разъемами видна пустующая площадка, по всей видимости, она предназначалась нужного для регулировки оборотов трехконтактных вентиляторов контроллера, но инженеры, создававшие плату, очевидно, решили сэкономить.

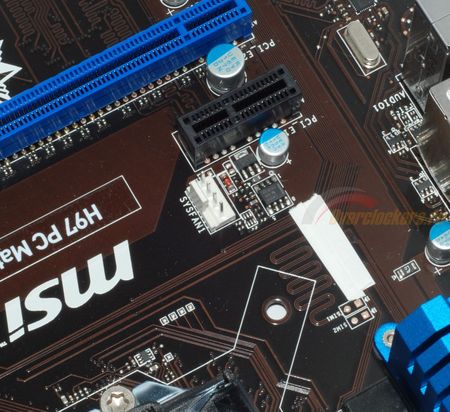

В центральной части платы расположился четырехконтактный SYSFAN1, а сопровождающий его LM358 позволяет работать регулировке оборотов и на трехконтактных вентиляторах.

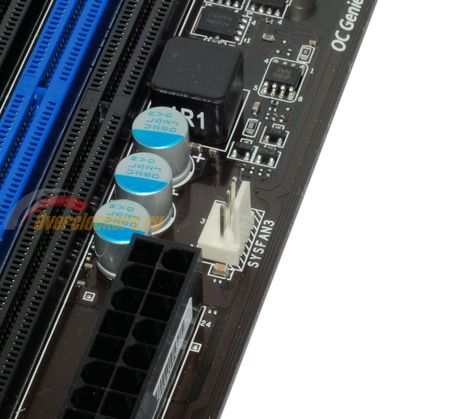

Между правым краем платы и слотами памяти расположился SYSFAN3. Неуправляем.

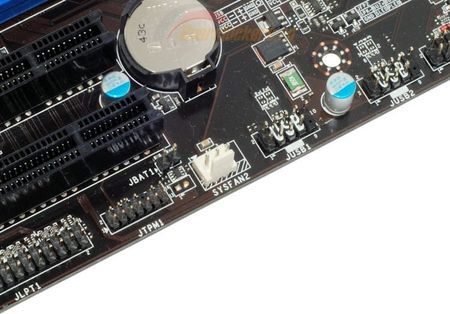

На нижнем крае платы мы найдем SYSFAN2.
Тоже совершенно неуправляемый.
