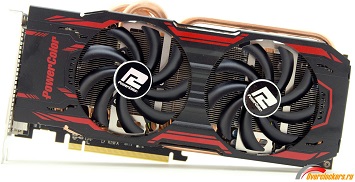

PowerColor Radeon R9 280 TurboDuo
Описание на сайте производителя – ссылка.
В ассортименте графических ускорителей компании PowerColor есть довольно «шустрый» Radeon TurboDuo R9 280 OC на GPU AMD Tahiti Pro. Данная версия отличается от похожих по совокупности характеристик моделей PowerColor Radeon HD 7950 Boost State PCS+ дизайном системы охлаждения. Стоит отметить интересную особенность данной видеокарты – мизерный заводской разгон (всего 855 МГц, Boost до 960 МГц).
реклама
Системы охлаждения PowerColor никогда не отличались изюминкой или новаторством. Зато всем известно, что схема с парой вентиляторов занимает минимум места и эффективна при грамотном построении остальной конструкции.
Компания PowerColor так же, как и Sapphire, использует девятилопастные 86 мм вентиляторы. И снова из-за вертикально выходящих тепловых трубок теряется эффективная площадь радиатора. Зато с обратной стороны видеокарта одета в настоящую броню. Забавно, что снять ее можно только после полного демонтажа основного радиатора.
В случае подсистемы питания обнаружилась неприятная картина: пусть силовые цепи и охлаждаются радиатором, но почему на нем так мало ребер? В итоге это приводит к чрезмерному нагреву системы питания.

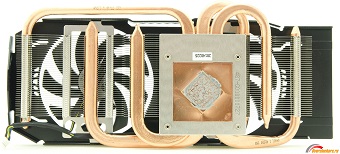

На первый взгляд может показаться, что в СО задействовано шесть тепловых трубок. На деле их ровно три, и они пронизывают змейкой все ребра насквозь.

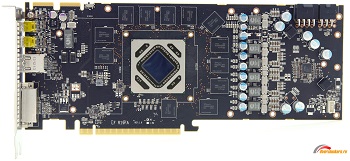

Перед нами абсолютно референсная печатная плата – пять фаз питания GPU с расположенной с обратной стороны контрольной логикой, по одной фазе питания PLL и памяти.
Раздельные катушки Coiltronics не впервые появляются на платах AMD и прочно ассоциируются с посторонними звуками (писком, треском и прочим). Забегая вперед, раскрою карты сразу – пищат так, что тестировать на уровень шумности видеокарту пришлось в 2D. А богатый опыт пользователей референсной PCB хорошо раскрыт на нашем форуме.
Единственным положительным моментом можно считать широкую совместимость с утилитами для разгона, причем доступен вольтмод как графического процессора, так и памяти. Соответственно из этого вытекает и принадлежность ШИМ-контроллера к компании CHil – это CHL8225(28)G.
реклама

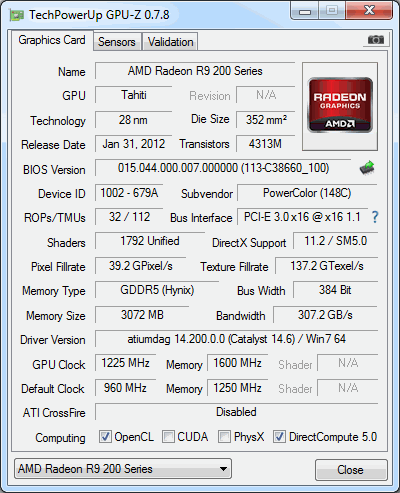

Повышение напряжения свыше 1.275 В в случае с вариантом PowerColor приводило к перегреву и появлению артефактов. А установленная 5 ГГц память в реальности никак себя не проявила, даже при 1.6 В. Однако результат и без того отличный: удалось разогнать графический процессор до 1225 МГц, видеопамяти же покорилась частота в 1600 МГц.
В режиме нагрузки графический процессор прогрелся до 66°C. Издаваемый вентиляторами уровень шума можно охарактеризовать как низкий, комфортный для продолжительной работы. Отличный показатель, что не скажешь о подсистеме питания: ее температура зафиксировалась на отметке 83°C. Тут стоит задуматься о более эффективном соотношении «температура/шум». Про писк катушек повторяться не будем.
Как и в случае с Gigabyte GV-R928WF3OC-3GD, с моделью PowerColor Radeon R9 280 TurboDuo вы можете познакомиться в материале «Обзор и тест видеокарт Gigabyte GV-R928WF3OC-3GD, PowerColor TurboDuo R9 280 OC и Sapphire Dual-X R9 280 OC».
Sapphire Radeon R9 280 Dual-X
Описание на сайте производителя – ссылка.
В обширном модельном ряду видеокарт Sapphire присутствует лишь один представитель Radeon R9 280. Естественно, наделенный технологией Boost.
Заявленные частоты – 850 МГц (Boost до 940 МГц) для графического ядра и 5 ГГц для памяти. Длина, ширина и глубина соответствуют эталонной версии AMD.

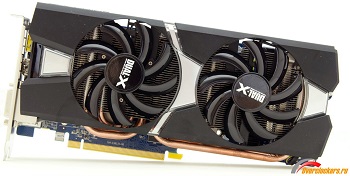

В конструкции системы охлаждения Sapphire применена пара девятилопастных 86 мм вентиляторов, полностью накрывающих радиатор. Не обошлось и без кожуха оригинальной формы.
При детальном рассмотрении претензий нет – пластик отлит аккуратно, заусенцев нет, оба вентилятора подключены 4 pin разъемом. Все, как и полагается для хорошей видеокарты.
После снятия радиатора убеждаемся в нормально организованном охлаждении цепей питания: пара радиаторов на VRM GPU и VRM памяти. Неслыханная щедрость от инженеров, позволяющая менять штатное охлаждение на другое без судорожных поисков подходящих под размер силовых цепей теплорассеивателей.

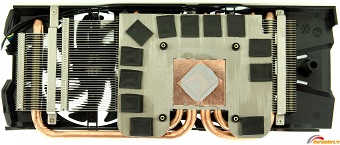

Основной радиатор воплощает редкий пример компактности, пусть слегка и в ущерб полезной площади. Тепловые трубки проходят через низ, съедая теоретически пустое место, которое можно было бы задействовать под ребра, если бы их выпустили вбок. В данном случае применено сочетание из двух теплотрубок 8 мм и двух 6 мм.
Абсурдно выглядят термопрокладки для охлаждения памяти, касающиеся всех микросхем за исключением одной, той, что находится как раз под изгибом тепловых трубок.
реклама
Приятным моментом стало, что дополнительное питание реализовано с помощью двух шестиконтактных разъемов вместо привычных одного шести- и одного восьмиконтактного.

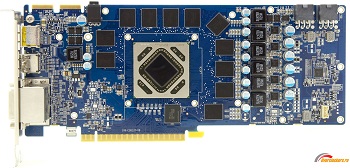

Графический ускоритель выполнен на текстолите синего цвета длиной 278 мм. Печатная плата обладает достаточно большой длиной, но все же не превышает 300 мм, что делает ее совместимой с большим количеством компьютерных корпусов.
Привычная система питания референсного вида целиком заменена на микросхемы Dr.MOS. Благодаря этому видеокарта полностью избавилась от паразитных шумов катушек. Джампер переключения BIOS заменен на более удобную кнопку, но разобраться где версия «1», а где «2» теперь вдвойне сложно.
Комбинация из 5+1+1 фаз оставлена без изменений. В принципе, с учетом номиналов силовых транзисторов суммарная мощность системы питания несколько урезана по сравнению с базовым набором. С другой стороны, по мне уж лучше стабильные и эффективные Dr.MOS микросхемы.
Используемый ШИМ-контроллер NCP 4206 широко распространен и прекрасно распознается массой программ для разгона.
Ускоритель Sapphire отлично выстрелил по разгону микросхем 5 ГГц памяти, осилив 6.6 ГГц. А его ядро продолжительное время работало на частоте 1225 МГц.
В режиме автоматического регулирования скорости вращения крыльчаток вентиляторов, при максимальной нагрузке, графический процессор нагрелся до 58°C. Шум, который создавала система охлаждения, субъективно можно охарактеризовать как средний.
Видеокарта Sapphire Radeon R9 280 Dual-X завершает материал «Обзор и тест видеокарт Gigabyte GV-R928WF3OC-3GD, PowerColor TurboDuo R9 280 OC и Sapphire Dual-X R9 280 OC».
Переходим к графическому ускорителю Radeon R9 280Х.
Модельный ряд Radeon R9 280X (A-Z)
Видеокарта Radeon R9 280X базируется на хорошо знакомом процессоре Tahiti, который был сердцем Radeon HD 7970 и Radeon HD 7950.
Это слегка измененная версия Radeon HD 7970 GHz Edition с частотой ядра 1000 МГц и 3 Гбайтами видеопамяти GDDR5, работающей на частоте 6000 МГц. Частотная формула выше, чем у первой ревизии Radeon HD 7970 (925/5500 МГц) и лишь на 50 МГц меньше по ядру относительно GHz Edition. В последнем случае речь идет о Boost-частоте в 1050 МГц при базовых 1000 МГц, хотя на практике в обычных игровых приложениях модель почти все время работала в режиме Boost. Добавилась поддержка DirectX 11.2. Уровень TDP остался на прежнем уровне в 250 Вт.

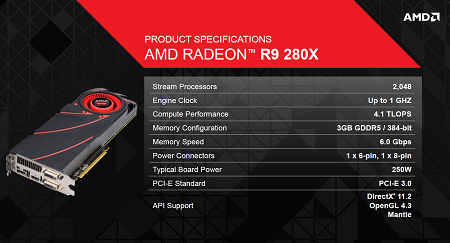

Графический процессор Tahiti XTL содержит 2048 потоковых процессоров, 128 текстурных блоков и 32 блока ROP. Частота работы ядра составляет 1000 МГц. Память, объем которой составляет 3 Гбайта, работает на частоте 6000 МГц. Ширина шины памяти составляет 384 бит.
Asus Radeon R9 280X DirectCU II
Описание на сайте производителя – ссылка.
Модельный ряд компании Asus насчитывает несколько графических ускорителей Radeon R9 280X. Начнем с популярной линейки с оригинальной системой охлаждения DirectCU II.

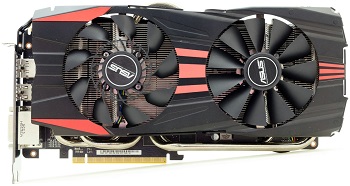

Видеокарта Asus Radeon R9 280X DirectCU II получилась действительно крупной. Ее габариты даже больше, чем у референсной версии R9 290X. Но это объясняется тем, что инженеры компании установили на свою модель крупную двухслотовую СО. Существует и трехслотовая модификация, которая устанавливается на Asus R9280X-DC2T-3GD5-V2.
Конструкция системы охлаждения в данном случае действительно крупная. Лучше всего это воспринимается, когда переворачиваешь видеокарту и видишь, как она выступает за пределы печатной платы с двух сторон.

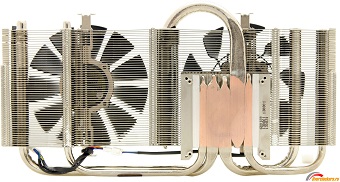

Охладитель состоит из достаточно крупного радиатора, в структуре которого применяются 54 алюминиевые пластины, двух вентиляторов с диаметром крыльчатки 97 и 94 мм, и кожуха, накрывающего всю конструкцию сверху.
Для равномерного распределения тепла по всей площади радиатора применяются пять медных тепловых трубок разного диаметра: две 8-миллиметровых, две 6-миллиметровых, и одна 10-миллиметровая.
Пара вентиляторов различается разным профилем крыльчаток и рабочими оборотами. Левый не только тянет воздух к радиатору, но и распределяет его вдоль. А правый вентилятор установлен как раз над зоной цепей питания.
Под основным радиатором расположена усиливающая пластина, которая крепится и к задней планке, и к печатной плате. За охлаждение полевых транзисторов отвечает отдельный элемент в виде низкопрофильного радиатора.

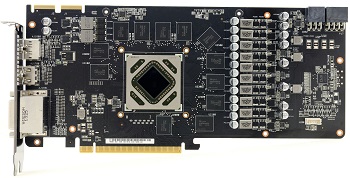

Разработчики Asus полностью переделали дизайн печатной платы. Но, вглядевшись в него, можно обнаружить типичные для HD 7970 схемы, такие как отдельная система питания PLL/MEM.
Вопреки сложившимся стереотипам Asus не примыкает к группе, облюбовавшей DrMOS микросхемы, и по-прежнему выбирает простую схему питания с дискретными транзисторами. Зато благодаря такому подходу количество фаз возрастает с четырех-пяти до восьми. Да и дроссели не беспокоят во время смены нагрузки. В общем, если и считать такую схему устаревшей, то только исходя из современных тенденций, а на деле у нее есть существенные плюсы в простоте и тишине.
Привычный для видеокарт эталонного дизайна ШИМ-контроллер CHiL CHL8225(28)G заменен на ASP 1211. Система питания выполнена по 10+1+1-фазной схеме.
Штатные частоты составляют 1070 МГц и 1600 МГц соответственно для графического процессора и памяти.
Radeon R9 280X – это все то же ядро Tahiti и ждать чудес от него не приходится. Номинально он работает с тем же напряжением, что и на видеокартах HD 7970. Версия Asus разогнанная, поэтому и напряжение штатно завышено (до ~1.2 В). Такое повышение позволяет без любых других манипуляций достичь 1175 МГц, что вполне типично для Tahiti.
В дальнейшем, подбираясь к отметке 1.3 В, удалось подняться до частоты 1250 МГц. Но для работы в постоянном режиме желательно спуститься до 1.2 ГГц. Попытки увеличить напряжение до 1.3 В никак не повлияли на разгон, а только добавили артефактов в тесте.

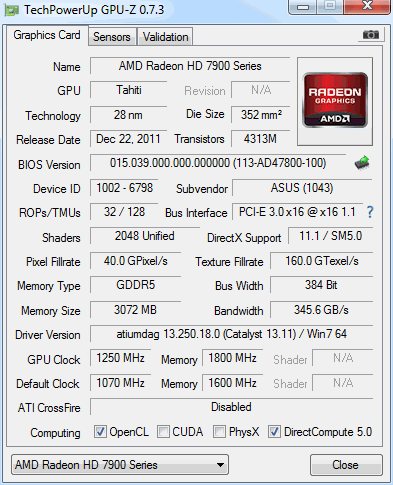

Финальные частоты выглядят так:
В режиме нагрузки графический процессор прогрелся до 66°C, а вентиляторы раскрутились до 40% от максимальной мощности. Издаваемый ими уровень шума можно охарактеризовать как ниже среднего, и комфортный для продолжительной работы.
Asus Radeon R9 280X DirectCU II побывала в лаборатории одной из первых, с ней вы можете продолжить знакомство в материале Дмитрия Владимировича «Обзор и тестирование видеокарты Asus Radeon R9 280X DirectCU II».
