Sapphire Radeon R9 280X Vapor-X (первая версия)
Описание на сайте производителя – ссылка.
Было решено включить в данный материал еще одну модель – видеокарту Sapphire Radeon R9 280X Vapor-X, которая на самом деле является лишь переименованной Sapphire HD 7970 Vapor-X GHz Edition. Она была первым звеном от перехода с HD 7970 к полноценным Radeon R9 280X, но поскольку все еще встречается в магазинах, то ее необходимо рассмотреть.
реклама

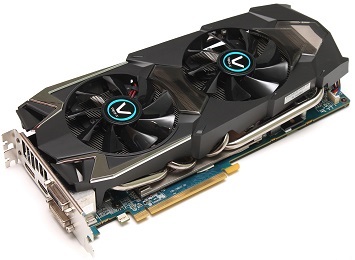

К радиатору крепится пластиковый кожух с двумя вентиляторами. Это устройства компании FirstD с маркировкой FD9015U12S и техническими характеристиками: 12 В, 0.55 А. Последний показатель уже немного настораживает. Это означает, что на максимальных оборотах данный вентилятор будет шуметь как вертолет. От вентиляторов запитывается белый светодиод подсветки логотипа компании.
Радиатор на этой видеокарте сочетает использование испарительной камеры совместно с тепловыми трубками. Основание состоит из двух частей: рамки из алюминиевого сплава и медной испарительной камеры. Первая контактирует с микросхемами памяти через специальные терморезинки. Вторая отводит тепло от графического процессора и соприкасается с другой стороны с тепловыми трубками.
Силовые элементы в правой части закрыты алюминиевым теплорассеивателем черного цвета.

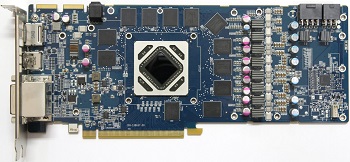

Про печатную плату много не расскажешь: в данном случае она досталась все от той же Sapphire HD 7970 Vapor-X GHz Edition.
Хорошо заметно, что силовая часть немного отличается. Вместо формулы 6+1+1 у «референса» перед нашим взором предстает 7+1+1. А вот ШИМ-контроллер здесь точно такой же – CHiL CHL8228G.
Частота работы графического ядра была повышена и составляет 950 МГц в номинальном режиме, при этом при необходимости ядро автоматически разгоняется до 1070 МГц. Повышена и частота работы памяти – 1550 МГц.
реклама

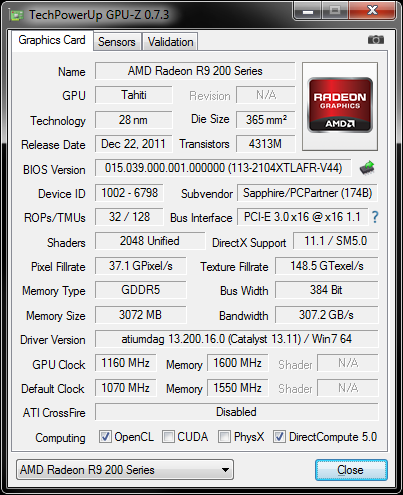

После поднятия напряжения питания графического ядра, удалось разогнать его до 1160 МГц. Видеопамять при этом удалось ускорить до частоты 1600 МГц. Результат не впечатляющий, видимо, перед нами экземпляр на старом графическом процессоре Tahiti XT.
В автоматическом режиме управления оборотами вентиляторов GPU прогрелся до 67°C, создавая низкий уровень шума и работая при 42% от полной мощности.
Sapphire Radeon R9 280X Vapor-X (вторая версия)
Описание на сайте производителя – ссылка.
На смену Sapphire Radeon R9 280X Vapor-X (переименованной Sapphire HD 7970 Vapor-X GHz Edition) пришла совершенно новая модель. Она носит старое название, но обладает новыми возможностями.

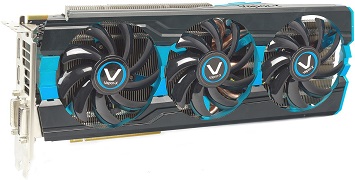

Дизайн системы охлаждения явно удался. Применение бирюзового цвета, который практически не встречается в компьютерных комплектующих, позволило освежить внешний вид видеокарты и придать ей броский, и в какой-то степени даже дерзкий вид.
Длина фирменной системы охлаждения Vapor-X равна 322 мм, она занимает два слота для карт расширения. Лицевая ее часть прикрыта защитным кожухом.
Для создания активного воздушного потока используются вертушки FirstDO FDC10H12D9-C с характеристиками 12 В и 0.35 А, которые закреплены на пластиковом каркасе. Диаметр каждой из них составляет 86 мм.

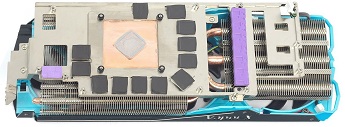

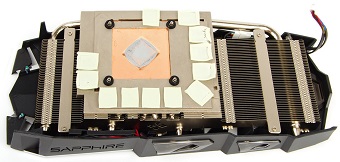

Большой радиатор контактирует не только с графическим процессором, но и со всеми микросхемами памяти, а также с элементами подсистемы питания через специальные термопрокладки.
В центре находится медная испарительная камера, которая позволяет более эффективно отводить тепло от GPU. Принцип ее работы состоит в том, что жидкий хладагент испаряется из горячей поверхности, после чего охлаждается и конденсируется на холодной верхней стороне. Затем он опять возвращается в исходную позицию и процесс повторяется.
Дополнительно тепло отводится с помощью пяти медных трубок: диаметр двух крайних – 6 мм, трех центральных – 8 мм. Они качественно припаяны как к ребрам радиатора, так и к медной испарительной камере.
Sapphire Radeon R9 280X Vapor-X сделана на печатной плате черного цвета. Расположение элементов на печатной плате выполнено очень плотно.
реклама
Подсистема питания выполнена по 7+1+1-фазной схеме (для графического процессора, памяти и блока PLL соответственно). В ее цепях используются фирменные дроссели с пониженным энергопотреблением Sapphire Black Diamond, а также высокополимерные алюминиевые конденсаторы.
В качестве контроллера применена микросхема International Rectifier IR3567B.
Номинальная частота работы графического процессора составляет 1000 МГц, а динамическая – 1100 МГц. Частота памяти не тронута.

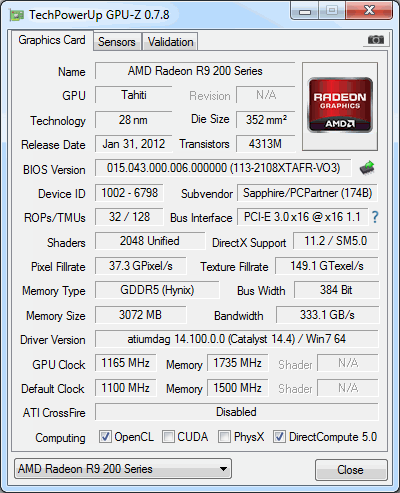

После поднятия напряжения удалось увеличить тактовую частоту ядра до 1165 МГц, видеопамяти до 1735 МГц.
В режиме нагрузки графический процессор прогрелся до 65°C, а вентиляторы раскрутились до 40% от максимальной мощности. Издаваемый ими уровень шума можно охарактеризовать как ниже среднего, он был очень комфортным для продолжительного использования.
XFX Radeon R9 280X Double Dissipation Edition
Описание на сайте производителя – ссылка .

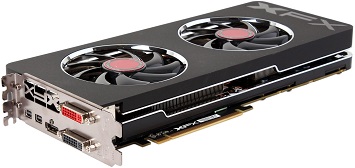

Модель XFX Radeon R9 280X DD Edition является типичным представителем обновленной серии Double Dissipation. Разработчики использовали оригинальную систему охлаждения, которая выделяется среди прочих строгим и монолитным дизайном.
И это касается не только кожуха СО: по периметру платы проходит специальная пластина с логотипом компании, которая выполняет роль элемента жесткости и задает общий шарм новинке.
Переходим к системе охлаждения. Здесь она представлена кулером Double Dissipation с технологией XFX Ghost 2.0 Thermal, обеспечивающей качественное охлаждение всех элементов платы.
Для уменьшения массы кожух системы охлаждения сделан из пластмассы, к которому с внутренней стороны крепится подсветка логотипа компании XFX.
За охлаждение микросхем памяти и элементов подсистемы питания отвечает довольно большая на вид металлическая пластина-радиатор, контактирующая с последними через термопрокладки.
За активное охлаждение отвечают два вентилятора с диаметром крыльчатки 85 мм. Они изготовлены фирмой FirstD, о чем сообщает маркировка на наклейке – FD7010H12S.

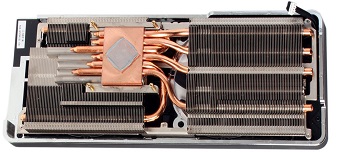

Непосредственно с графическим процессором контактирует специальная медная площадка, которая охватывает шесть тепловых трубок диаметром 6 мм каждая.

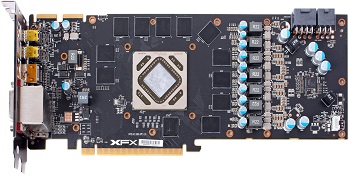

Видеокарта XFX Radeon R9 280X DD Edition выполнена на текстолите черного цвета, а расположение элементов идентично AMD Radeon HD 7970, изменения минимальны.
Подсистема питания выполнена по схеме 6+1+1 (GPU, Mem, PLL). В качестве контроллера выступает микросхема CHiL CHL8228G. Такая конфигурация полностью соответствует референсному дизайну.
Данная модель поставляется с заводским разгоном: базовый разгон до 1100 МГц по ядру против 1000 МГц у эталонной версии Radeon R9 280Х. Частота памяти подверглась модификации и составляет 1650 МГц против базовых 1500 МГц.
На поднятие напряжения графический процессор никак не отреагировал. Видимо, нам попался «удачный» экземпляр. Удалось увеличить тактовую частоту ядра лишь до 1125 МГц, памяти – до 1735 МГц.
Эффективность системы охлаждения XFX Radeon R9 280X DD Edition выше всяких похвал. Полностью нагруженная играми видеокарта не смогла прогреться выше 67°C, вентилятор работал на 52% своей мощности, создавая средний уровень шума.
Переходим к таблице характеристик протестированных графических ускорителей.

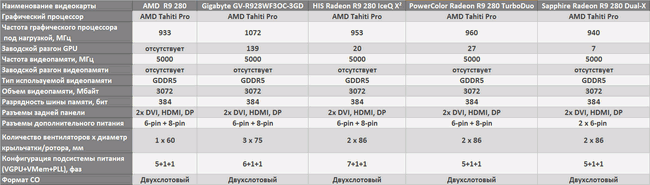

Характеристики протестированных видеокарт
Radeon R9 280
Radeon R9 280Х
Производительность Radeon R9 280 / R9 280X
Производительность графических ускорителей Radeon R9 280 и R9 280X в игровых приложениях уже неоднократно рассматривалась в лаборатории. Приведу лишь несколько ссылок.
- Тестируем видеокарту AMD Radeon R9 280X: в одиночку и в режиме CrossFireX;
- Эволюция видеокарт AMD в играх: от Radeon HD 5xxx до Radeon R7/9 2xx;
- Тестирование видеокарт AMD Radeon R9 280X, Radeon R9 270X и Radeon R7 260X в играх;
- AMD Mantle: тестирование производительности видеокарт Radeon HD 7000 и R9/R7;
- С Tahiti на Tonga: обзор и тестирование видеокарты AMD Radeon R9 285.
Заключение
Видеокарта Radeon R9 280X показала себя с лучшей стороны: при производительности на уровне GeForce GTX 770 ее рекомендованная стоимость на $130 меньше. Таким образом, AMD позиционирует свою модель в средний сегмент, чтобы до предела накалить рынок. Сможет ли рекомендованный для российской розницы ценник быть сопоставимым с реальной ценой – покажет время, все предпосылки для этого есть. Со стороны NVIDIA придется выдвинуть серьезный аргумент для противостояния R9 280X.
Среди наших участников хотелось бы отметить видеокарту Sapphire Radeon R9 280 Dual-X, которая использует качественную элементную базу, обладает производительной и эффективной системой охлаждения, и продемонстрировала хороший разгонный потенциал. Все это делает модель Sapphire Radeon R9 280 Dual-X интересным решением для покупки.
Если же брать во внимание старшую версию, то, на мой взгляд, лавровый венок победителя стоит отдать MSI Radeon R9 280X Gaming 3G, благо она оставила о себе приятные впечатления, получившись очень сбалансированным решением. На пятки ей по всем позициям наступает Asus Radeon R9 280X DirectCU II.
Но были и неудачные решения. Модели PowerColor Radeon R9 280 TurboDuo и Gigabyte Radeon R9 280X WindForce 3X rev1.0 хоть и показывали приемлемые результаты, но эффективность их систем охлаждения вызывает больше вопросов, чем ответов. Если в остальных случаях пользователь мог установить видеокарту в системный блок и наслаждаться высоким уровнем производительности без опасения за уровень шума и перегрев, то здесь же необходимо самостоятельно доводить алгоритм управления вентиляторами до ума.
Вот и закончился наш беглый экскурс по игровым видеокартам Radeon R9 280/R9 280X. Конечно, тут указаны не все интересные модели, разобраны не все тонкости, приведены не все характеристики. Однако мы постарались выбрать те устройства, которые могут подойти каждому читателю и присутствуют в продаже в российской рознице.
В следующем материале мы постараемся рассмотреть графические ускорители компании NVIDIA того же уровня, и включить в него все актуальные и доступные на рынке модели.
P.S. Для улучшения качества материала, а также для получения мнений о выбранном направлении оставляйте свои комментарии в конференции. Ваши ответы будут изучены и проанализированы для дальнейших работ.
