Обзор и тестирование материнской платы ASUS Crossblade Ranger (страница 4)
реклама
Технические характеристики
Поддерживаемые процессоры | AMD Socket FM2+ Athlon/A- Series Processors Supports CPU up to 4 cores Supports AMD Turbo Core 3.0 Technology |
Системная логика | AMD A88X |
Оперативная память | 4 x 240-pin DDR3 DIMM, двухканальный режим, до 64 Гбайт при частоте 1066/ 1333/ 1600/ 1866/ 2133/ 2200 (разгон)/ 2250 (разгон)/ 2400 (разгон)/ 2666 (разгон) МГц |
Слоты расширения |
PCI-E 2.0 X1 PCI-E 3.0 X16/8 PCI-E 2.0 X1 PCI PCI-E 3.0 X8/0 PCI PCI-E 2.0 X4 |
Поддержка Multi-GPU | CrossFireX в конфигурациях с двумя и тремя графическими адаптерами, по формулам 8+8 и 8+8+4 |
Поддержка SATA/RAID | AMD A88X: 8 x SATA 6 Гбит/с RAID 0, RAID 1, RAID 10, RAID 5, JBOD |
Поддержка eSATA | Нет |
Поддержка IDE и FDD | Нет |
Thunderbolt | Нет |
Сеть | Intel I211-AT, 1 x Gigabit LAN Controller(s) |
Беспроводная сеть | Нет |
Аудио |
ROG SupremeFX 8-Channel High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - SupremeFX Shielding Technology - ELNA premium audio capacitors Audio Feature: - DTS Connect - Optical S/PDIF out port(s) at back panel - Sonic SoundStage - Sonic SenseAmp - Sonic Studio - Sonic Radar II |
USB 2.0 | AMD A88X: 8 x USB 2.0 |
USB 3.0 |
AMD A88X: 4 x USB 3.0 ASMedia ASM1042A: 2 x USB 3.0 |
IEEE-1394 | Нет |
Системный мониторинг | Nuvoton NCT6791D |
Питание материнской платы | 1 x 24-pin ATX Power connector 1 x 8-pin ATX 12V Power connector |
Разъемы задней панели |
Кнопка USB BIOS Flashback 1 x DVI-D 1 x D-SUB 1 x HDMI 1 x LAN 1 x PS2 для клавиатуры/мыши 4 x USB 3.0 2 x USB 2.0 1 x оптический выход S/PDIF 6 x аудиоразъемов 3.5 мм mini-jack |
Возможности встроенной графики |
Integrated AMD Radeon R/HD8000/HD7000 Series Graphics in the A-Series APU Multi-VGA output support : HDMI/DVI-D/RGB ports - Supports HDMI with max. resolution 4096 x 2160 @ 24 Hz / 1920 x 1200 @ 60 Hz - Supports DVI-D with max. resolution 2560 x 1600 @ 60 Hz - Supports RGB with max. resolution 1920 x 1600 @ 60 Hz Maximum shared memory of 2048 MB AMD Dual Graphics technology support |
Фирменные технологии |
ASUS Dual Intelligent Processors 5-Way Optimization by Dual Intelligent Processors 5: - The tuning key perfectly consolidates ASUS-exclusive DIGI+ Power Control, TPU, EPU, and Fan Xpert 3 optimize the digital power setting, system performance, power saving and whole system cooling configuration ASUS Exclusive Features: - MemOK! - AI Suite 3 - Ai Charger+ - USB Charger+ - USB 3.0 Boost - Disk Unlocker Interactive HomeCloud - Media Streamer ASUS Quiet Thermal Solution: - Stylish Fanless Design Heat-sink solution & MOS Heatsink - ASUS Fan Xpert 3 ASUS EZ DIY: - ASUS CrashFree BIOS 3 - ASUS EZ Flash 2 - ASUS UEFI BIOS EZ Mode - Push Notice ASUS Q-Design: - ASUS Q-Shield - ASUS Q-Code - ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) - ASUS Q-Slot - ASUS Q-DIMM - ASUS Q-Connector |
Размеры, мм | 305 x 244 |
Форм-фактор | ATX. |
Возможности BIOS Setup
Оболочка UEFI меню FM2+ материнских плат ASUS унифицирована, и уже подробно рассматривалась в обзоре ASUS A88X-PRO.

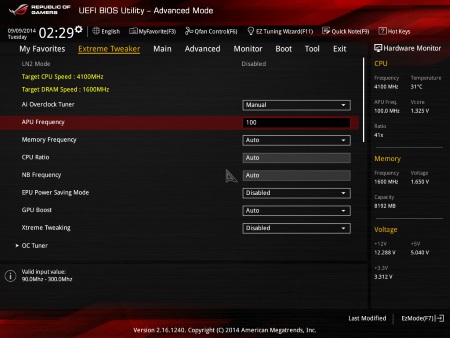

По сути, изменения в UEFI меню Crossblade Ranger носят в большинстве своем косметический характер. Во-первых, стартовой страницей теперь является не EZ Mode, а Advanced Mode/Extreme Tweaker, во-вторых – изменена цветовая гамма, используются типичные для моделей ROG темно-красные цвета:
реклама
В остальном же, перечень настроек разгона остался практически неизменным: прежними остались набор множителей частоты работы памяти, меню установки частот и напряжений. Нет каких-либо дополнительных настроек памяти, прежними остались и настройки DIGI+ Power Control, и перечень доступных для изменения напряжений, а также диапазон их регулировок.
С одной стороны, к такому положению вещей можно отнестись негативно, ведь вроде как идет переплата за ROG, а какой-либо уникальной функциональности в меню настроек разгона нет. С другой стороны, правильнее будет сказать, что все необходимое для разгона присутствует у A88X-PRO, и добавить к настройкам больше нечего. Единственное, чего может не хватать – так это готовых профилей разгона памяти, которые присутствуют у старших представителей ROG на платформах Intel.
Управление вентиляторами
В данном подразделе статьи можно ознакомиться с возможностями материнских плат в плане управления скоростью вращения крыльчаток вентиляторов.

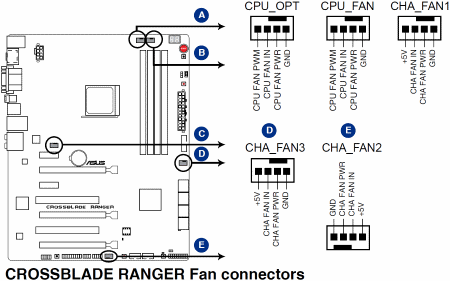

Расположение разъемов для подключения вентиляторов на ASUS Crossblade Ranger:
В сумме у материнской платы пять разъемов для подключения вентиляторов, все они 4-pin. Разъемы равномерно распределены по системной плате, причем четыре из пяти расположены у различных краев платы, что упрощает доступ к ним.
реклама

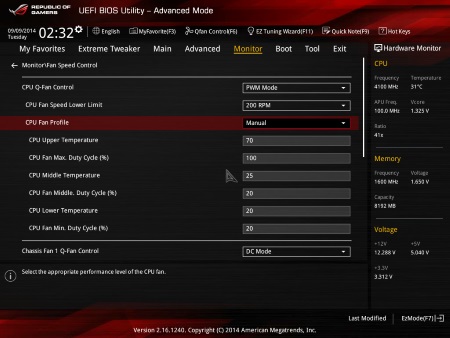

Настройки по управлению оборотами вентиляторов содержатся в UEFI разделе Monitor/Fan Speer Control:
Данное меню отличается от оного у A88X-PRO, и унифицировано уже с платами ASUS на наборе системной логики Intel Z97. Проще говоря, возможности управления вентиляторами у Crossblade Ranger по сравнению с A88X-PRO были расширены.
Управление разъемами CPU_FAN и CPU_OPT совмещено, в то время как для разъемов CHA_FAN1-3 доступна раздельная регулировка.
Для автоматической регулировки оборотов вентиляторов доступны профили Standard/Silent/Turbo, а также ручной режим, где предоставляются дополнительные настройки. В последних задаются значения минимальной, промежуточной и максимальной скорости вращения, и температура процессора, при которой они достигаются. Диапазон доступных значений «Duty Cycle» для всех разъемов – от 20 до 100% для PWM Mode, и от 60% до 100% для DC Mode.
Диапазон задаваемых температур процессора – от 20 до 75 градусов для PWM Mode, и от 40 до 75 градусов в случае DC Mode. Разъемы CPU_FAN привязаны к температуре ЦП, а для регулировки вентиляторов в разъемах CHA_FAN можно выбрать между датчиками CPU и MB.

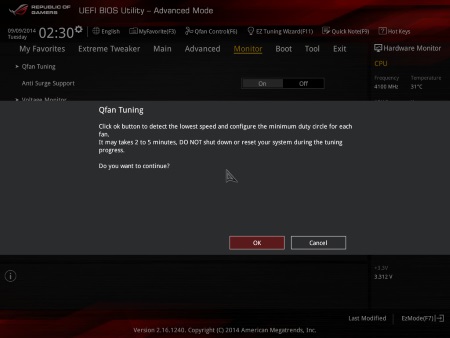

Основное же достоинство, унаследованное от системных плат на Intel Z97 – наличие опции Qfan Tuning, находящейся на главной вкладке меню Monitor:
При помощи данной опции материнская плата проводит встроенный тест возможностей вентилятора и определяет доступный диапазон его скоростей вращения. Такая же функциональность есть в программном обеспечении FAN Xpert, но ведь чем устанавливать дополнительное программное обеспечение – проще один раз задать все нужные настройки в UEFI меню.
Тестирование вентиляторов Scythe Ultra Kaze 2000 (3-pin) и Zalman ZP1225ALM (4-pin) показало, что в каждом из разъемов материнская плата способна управлять как 4-pin, так и 3-pin вентиляторами, от моделей на Intel Z97 поведение системы не отличалось.
Оба вентилятора ASUS Crossblade Ranger смогла «затормозить» до уровня <700 об/мин.
