Тестовый стенд
Тестирование ASUS Crossblade Ranger производилось в составе следующей конфигурации:
- Процессор: AMD A10-6800K;
- Система охлаждения: СЖО на базе водоблока Watercool Heatkiller 3.0 и циркуляционного насоса Lowara TLC 25-7L;
- Термоинтерфейс: Prolimatech PK-1;
- Оперативная память 1: G.Skill TridentX F3-2400C10D-8GTX;
- Оперативная память 2: Corsair Dominator Platinum CMD8GX3M2B2133C9;
- Жесткий диск: Western Digital Caviar Blue (WD500AAKS), 500 Гбайт;
- Блок питания: Corsair CMPSU-750HX, 750 Вт;
- Корпус: открытый стенд.
Проверка разгона
Разгон по BCLK
Первоначальной точкой отсчета при поиске стабильного разгона базовой частоты стала отметка в 170 МГц, после спешного выставления всех нужных настроек система запустилась с первого раза, и началась загрузка Windows, но уже при показе экрана приветствия все зависло. Ясно, что частота была выставлена излишне оптимистично. Следующая попытка – 165 МГц, также не увенчалась успехом, как и последующие попытки на 150 МГц и 140 МГц.
реклама

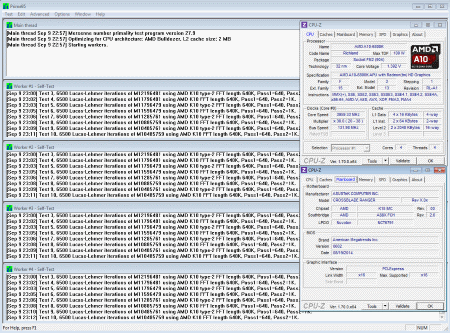

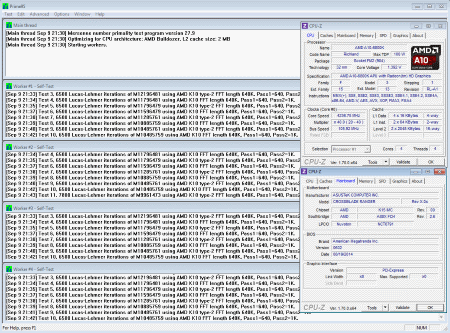

В итоге выяснилось, что стабильно функционировать система способна вплоть до базовой частоты 132 МГц:
Несмотря на такой сравнительно невысокий результат, система способна проходить POST вплоть до 176 МГц. Видимо, BIOS пока еще «сыроват», A88X-PRO начала показывать высокие результаты разгона далеко не на первых версиях прошивки.
При использовании встроенной графики были получены «дежурные» 106 МГц, которые ранее были неоднократно достигнуты на различных материнских платах, причем независимо от установленного в них процессора, будь то A10-5800K, A10-6800K или A10-7850K.
Разгон оперативной памяти
Замер напряжения питания памяти:
в UEFI, В |
в простое, В |
под нагрузкой, В |
|
|
|
|
|
|
|
|
|
реклама
Замеры проводились при помощи мультиметра Mastech MY64. Судя по показаниям мультиметра, материнская плата склонна к небольшому занижению напряжения, однако уровень занижения минимален и одинаков для различных значений.
Для проверки разгона оперативной памяти было выбрано два различных комплекта – G.Skill TridentX F3-2400C10D-8GTX на микросхемах Samsung и Corsair Dominator Platinum CMD8GX3M2B2133C9 на микросхемах Hynix.
В отличие от платформ Intel, в качестве нагрузки для проверки стабильности разгона памяти использовался не Prime 95 Blend, а графический тест Unigine Heaven (разумеется, при использовании встроенной графики), поскольку такой вид нагрузки для APU AMD и материнских плат является более тяжелым.

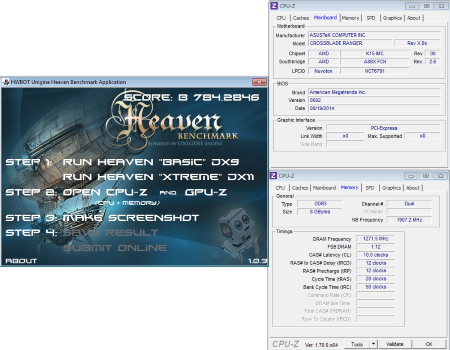

При разгоне комплекта G.Skill материнская плата показала результат 2543 МГц, что является произведением максимально доступного значения базовой частоты и множителя частоты работы памяти х24:
Ранее, такой же результат показала и A88X-PRO.

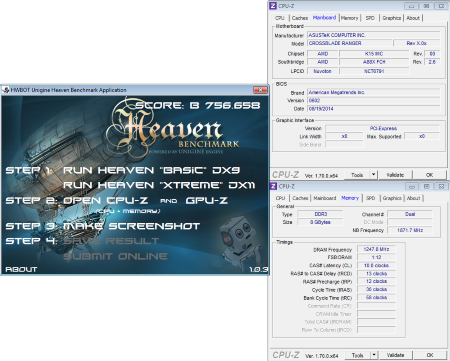

Копировать поведение предшественницы Crossblade Ranger продолжила и при разгоне комплекта Corsair, итоговый результат составил 2496 МГц.
Разгон встроенной графики
Работа Load-Line Calibration для CPU_NB Voltage:
Напряжение |
|
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
CPU Vcore, Load Line calibration Regular |
|
|
|
CPU Vcore, Load Line calibration Medium |
|
|
|
CPU Vcore, Load Line calibration High |
|
|
|
CPU Vcore, Load Line calibration Extreme |
|
|
|
Замеры производились при помощи мультиметра Mastech MY64. Оптимальным выглядит использование режимов Medium и High, в них разница между напряжением питания в простое и под нагрузкой ниже, чем в других режимах. Отдельно стоит отметить, что режим Extreme поистине экстремальный – в нем материнская плата завышает установленное напряжение сразу на десятую вольта. При дальнейшем разгоне использовался режим Medium.

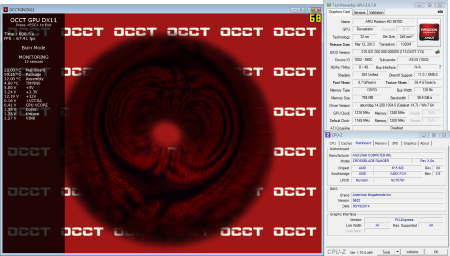

Результат разгона, достигнутый с Crossblade Ranger, составил 1216 МГц:
Данный результат полностью раскрывает частотный потенциал встроенной графики.
реклама
Разгон процессора
Для начала проверим работу Load-Line Calibration для CPU Voltage.
Напряжение |
|
программный мониторинг, В |
программный мониторинг, В |
замер мультиметром, В |
замер мультиметром, В |
CPU Vcore, Load Line calibration Auto |
|
|
|
|
|
CPU Vcore, Load Line calibration Regular |
|
|
|
|
|
CPU Vcore, Load Line calibration Medium |
|
|
|
|
|
CPU Vcore, Load Line calibration High |
|
|
|
|
|
CPU Vcore, Load Line calibration Extreme |
|
|
|
|
|
Замеры проводились при помощи мультиметра Mastech MY64. Оптимальным для использования выглядит режим Regular, его же материнская плата устанавливает и автоматически.
В качестве теста для проверки стабильности использовался LinX в режиме с доступной памятью 1024 Мбайт, как наиболее быстро выявляющее нестабильность конкретного экземпляра ЦП программное обеспечение.

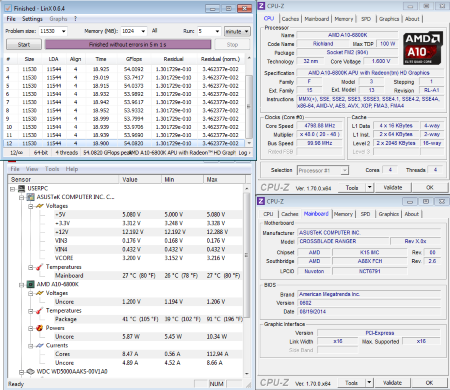

ASUS Crossblade Ranger смогла разогнать процессор до 4800 МГц:
Конечно, тут можно сказать, что Gigabyte F2A85X-UP4 и ASUS A88X-PRO смогли разогнать процессор до 4848 МГц, однако здесь встает другой аспект – производительность. Если там привычным результатом была отметка 51-52 Гфлопс, то с Crossblade Ranger при меньшей частоте работы процессора был показан результат 54 Гфлопс. При этом, в некоторые неудачные запуски при подборе напряжения питания процессора результаты производительности превышали и отметку в 55 Гфлопс.
Видимо, тут сказывается разница в поведении материнских плат: если здесь граница стабильности четкая, то на A88X-PRO и F2A85X-UP4 она была размыта, то есть на каких-то частотах процессор не давал сбоев, но и не показывал своей потенциальной производительности.
Температурный режим
Как максимальная нагрузка был выбран тест OCCT Power Supply, одновременно нагружающий как ЦП, так и встроенную графику. Как показали предыдущие опыты, грань перегрева процессора при использовании комбинированной нагрузки на CPU и встроенную графику преодолевается при потреблении около 230 Вт, для стендового процессора это режим с VCore 1.575 В и CPU_NB 1.45 В.
Поскольку для охлаждения процессора используется СЖО, радиаторы преобразователя питания легко оставить без обдува, создав тем самым максимальную нагрузку на материнскую плату.
Ниже приведены результаты теста на прогрев.
Радиатор |
в простое |
под нагрузкой |
Радиатор слева от процессорного разъема |
|
|
Радиатор сверху от процессорного разъема |
|
|
Радиатор набора системной логики |
|
|
Конечно, температуры под нагрузкой сравнительно высокие, но температурный стресс-тест материнская плата смогла пройти, чего не смогла сделать A88X-PRO в тестах ранее. Поведение системы осталось прежним – более горячим является радиатор, отводящий тепло от преобразователя питания CPU_NB, однако здесь возросшей эффективности радиаторов хватило, чтобы удержать температуру в пределах нормы.
Встроенный звук
Тестирование встроенного звука проводилось при помощи RightMark Audio Analyzer 6.2.5 в режиме 16 бит / 44.1 КГц, как в наиболее часто используемом на ПК.
Установленный на материнской плате кодек – Realtek ALC1150.
Тест |
|
|
Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ |
|
|
Уровень шума, дБ (А) |
|
|
Динамические диапазон, дБ (А) |
|
|
Гармонические искажения, % |
|
|
Гармонические искажения + шум, дБ(A) |
|
|
Интермодуляционные искажения + шум, % |
|
|
Взаимопроникновение каналов, дБ |
|
|
Интермодуляции на 10 кГц, % |
|
|
Общая оценка |
|
|
Не самым лучшим образом обстоят дела в тесте «Гармонические искажения + шум, дБ(A)». В остальном, результаты типичны для системной платы, использующей кодек ALC1150.
Заключение
Материнская плата ASUS объективно хороша и соответствует своим задачам: здесь есть все, что нужно для хорошего разгона как процессора, так и встроенной графики, и оперативной памяти. Можно отметить хороший запас прочности для разгона, применение радиаторов больших размеров и их надежное крепление, преобразователь питания CPU_NB, а также удобные для работы с открытым тестовым стендом кнопки включения/перезагрузки системы и полезный при бенчмаркинге индикатор активности HDD.
Единственная связанная с ASUS Crossblade Ranger проблема, ставящая под вопрос актуальность ее покупки – отсутствие для платформы FM2+ высокопроизводительных процессоров. Если бы для нее существовали ЦП с шестью или восемью ядрами, возможно, в приобретении такой материнской платы был бы смысл, а так – при нехватке производительности на FM2+ разумнее посмотреть в сторону старшей платформы AM3, нежели выжимать все соки из CPU Trinity/ Richland/ Kaveri.
Плюсы ASUS Crossblade Ranger:
- Хорошие результаты разгона процессора, встроенной графики и оперативной памяти;
- Предсказуемость поведения при разгоне, а также высокий уровень производительности;
- Материнской платой пройден весьма тяжелый температурный стресс-тест;
- Грамотная компоновка слотов расширения, наличие двух PCI портов;
- Хорошая реализация управления оборотами вентиляторов;
- Наличие кнопок включения/перезагрузки, индикатора POST-кодов;
- Наличие индикации активности HDD;
- Удобство UEFI меню.
Минусы материнской платы:
- Нехватка USB портов на I/O панели;
- Малая целевая аудитория из-за общей бюджетности платформы FM2+.
