Обзор и тестирование материнской платы ASUS Crossblade Ranger (страница 2)
реклама

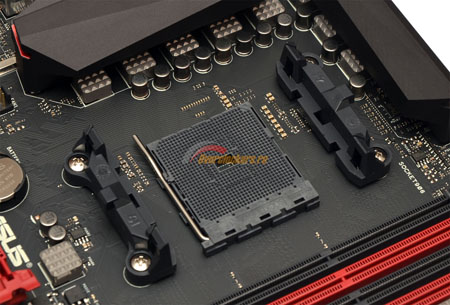

Несмотря на увеличенные в размерах радиаторы преобразователей питания ЦП и CPU_NB, вокруг процессорного разъема сохранилось достаточно места для установки практически любых систем охлаждения:
Что касается удаленности процессорного разъема от верхнего графического порта, то места достаточно для установки таких кулеров, как Silver Arrow SB-E Extreme, «перекрытым» окажется только верхний разъем PCI-E X1.

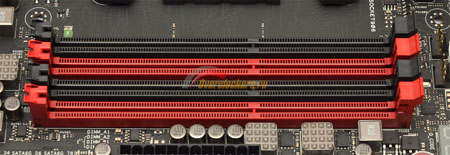

Под DDR3 память распаяно четыре слота, которые оборудованы защелками только сверху:
реклама
С учетом того, что графический порт находится на достаточном удалении от слотов оперативной памяти, и установленная в систему видеокарта доступа к слотам памяти не перекрывает, использование защелок только сверху выглядит скорее как отрицательная характеристика продукта. Конфигурация A88X-PRO в данном аспекте удобнее.
Производителем заявлены следующие режимы работы DDR3: 1333, 1600, 1866, 2133, 2200 (разгон), 2250 (разгон), 2400 (разгон), 2666 (разгон) МГц. Список частот, доступный в BIOS материнской платы: 800, 1066, 1333, 1600, 1866, 2133, 2400 МГц; ни о каких 2666 МГц здесь речи не идет, видимо, производитель подразумевает разгон базовой частоты, прям как во времена заявленной поддержки режима DDR3-2000 для Phenom II X6.
Максимальный объем памяти в 64 Гбайта говорит о поддержке платой модулей памяти объемом 16 Гбайт, хотя таких планок пока и нет в продаже. Для активации Dual Channel режима необходимо устанавливать модули памяти в слоты одинакового цвета, то есть либо в 1/3, либо в 2/4. Для обеспечения наибольшей совместимости планок и стабильности в разгоне производителем рекомендуется в первую очередь задействовать 2/4. При использовании одного модуля рекомендуется установить его во второй слот.
Недалеко от разъемов оперативной памяти можно обнаружить «оверклокерский островок», где сконцентрированы основные органы управления материнской платой:
Здесь расположились:
- Кнопка «MemOK!», призванная помочь в случае с появлением проблем совместимости памяти;
- Кнопки включения и перезагрузки системы;
- Индикатор POST-кодов;
- Точки замера напряжений;
- Переключатели режимов Slow-mode и LN2-mode.
Функциональность платы находится на высоте, и частично ее возможности можно даже назвать избыточными; те же переключатели режимов Slow-mode и LN2-mode не выглядят необходимостью: обычно при низких температурах процессоры AMD проблем и так не доставляют.
На верхнем правом углу платы возможности Crossblade Ranger не заканчиваются, еще пара кнопок расположена недалеко от правого нижнего угла платы:
реклама

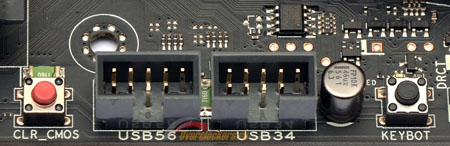

Кнопка ClearCMOS предоставляет возможность удобного сброса настроек BIOS, а кнопка KeyBot «завязана» на программное обеспечение материнской платы и позволяет привязать макросы к горячим клавишам.
Конфигурация слотов расширения:
Слоты сверху вниз:
- PCI-E 2.0 X1;
- PCI-E 3.0 X16/8;
- PCI-E 2.0 X1;
- PCI;
- PCI-E 3.0 X8/0;
- PCI;
- PCI-E 2.0 X4.
Конфигурация слотов расширения полностью перекочевала от A88X-PRO, в ней задействованы все семь слотов расширения, доступные форм-фактору АТХ.
Придраться к компоновке разъемов сложно: все находится на своих местах, верхним слотом расширения является PCI-E X1, а графический порт расположен на высоте второго слота, что позволяет не беспокоиться о совместимости платы с крупными процессорными системами охлаждения, а также упрощает доступ к слотам оперативной памяти. Второй графический порт расположен на достаточном удалении от первого, что позволит избежать проблем с охлаждением видеокарт при сборе CrossFireX конфигурации.
Единственный нюанс подобной конфигурации – наличие двух портов PCI, что на оверклокерской материнской плате в 2014-м году может отпугнуть. Однако некоторые пользователи, наоборот, воспримут наличие данного интерфейса как плюс.

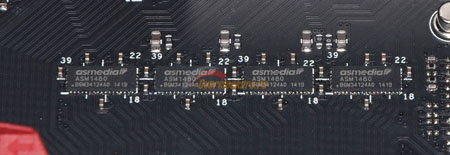

Для деления шестнадцати PCI-E 3.0 линий между двумя графическими портами используется четыре микросхемы-свитча ASMedia ASM1480:
Благодаря данным микросхемам слоты могут работать по формулам 16+0, либо 8+8. Нижний полноразмерный слот берет свое начало от процессора, однако линий ни с кем не делит: ведь у процессоров AMD FM2 в наличии двадцать линий PCI-Express, а не шестнадцать, как у ЦП Intel LGA 1156/ 1155/ 1150.

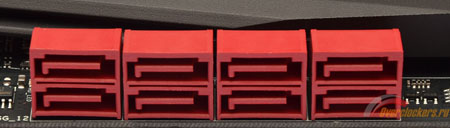

Порты SATA расположены у правого края материнской платы:
Все восемь портов поддерживают стандарт SATA 6 Гбит/с, и все они берут свое начало от набора системной логики AMD A88X, сторонние контроллеры не используются. Отдельно отмечу наличие рядом с портами SATA светодиода индикации активности HDD, что является отличительной чертой системных плат серии ROG и способствует упрощению процесса бенчмаркинга.
Чуть правее портов SATA расположилась колодка для подключения корпусных портов USB 3.0.
реклама
Она берет свое начало от набора системной логики AMD A88X, от него же работают два порта из четырех USB 3.0 на интерфейсной панели. Еще два порта USB 3.0 реализованы при помощи дополнительного контроллера ASMedia ASM1042A:
В левом нижнем углу расположился звуковой тракт материнской платы:

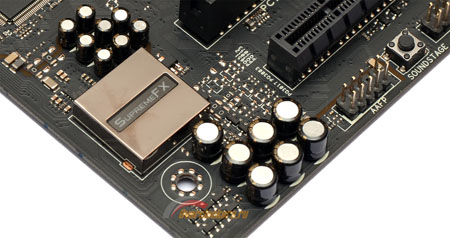

Здесь распаян звуковой кодек Realtek ALC1150 и микросхема усилителя для наушников, а также кнопка, активирующая функцию Sonic SoundStage, при помощи которой выбирается один из игровых профилей работы встроенного звука под разные игровые жанры.
В качестве сетевого контроллера используется Intel I211:
Помимо использования дорогого сетевого контроллера, в ASUS упоминают о дополнительной защите LAN порта от перенапряжения.

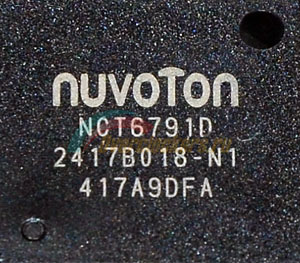

В качестве Multi-IO применена микросхема Nuvoton NCT6791D.
реклама
