Краткий глоссарий. Основы оверклокинга
Прежде, чем что-либо разгонять, а вернее разбираться, как это делать, давайте познакомимся с основными разгонными терминами:
- Шина. Это базовая, исходная частота компьютера, от которой напрямую зависит итоговая частота работы процессора и оперативной памяти.
- Делитель памяти. Частота, на которой работает оперативная память, определяется делением частоты шины на делитель.
- Множитель. Итоговая частота процессора определяется умножением частоты шины на множитель.
- Питающее напряжение процессора (Vcpu), оперативной памяти (Vdimm) и ядра видеокарты (Vcore). Значение напряжения в вольтах, которым питается процессор, оперативная память или ядро видеокарты.
- Стабильность напряжений. В процессе работы ПК энергопотребление его компонентов является не постоянным, а скачкообразным – чем больше нагрузка, тем сильнее напряжение «проседает». В результате этого такие напряжения, как Vcpu и Vcore не совсем стабильны. Допустимым является отклонение этих напряжений от заданного на величину не более 5%.

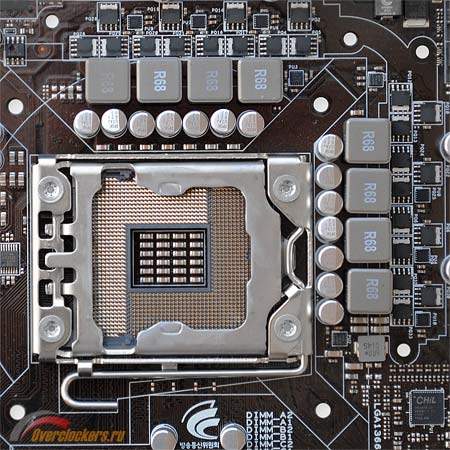

- VRM процессора. Группа деталей, расположенных на материнской плате возле процессорного разъёма, образующих систему питания процессора.
- Кулер. Система охлаждения процессора или ядра видеокарты, состоящая из радиатора и обдувающего его вентилятора или только радиатора (пассивный кулер).

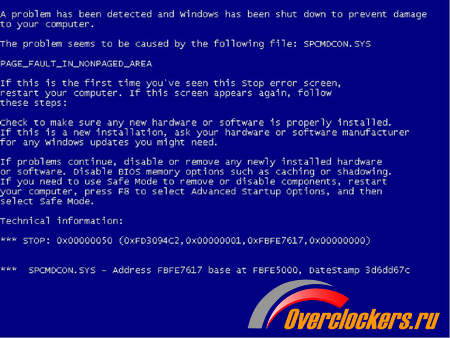

- BSOD (Blue Screen of Death). Синий экран смерти, представляющий собой неожиданно появляющийся на экране синий фон с белым текстом, содержащим код ошибки. Появление такого экрана свидетельствует о нестабильной работе системы (не обязательно разогнанной).

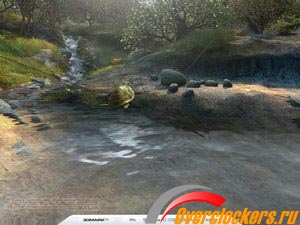

- Видеоартефакты. Искажения изображения, чаще всего в 3D режиме, проявляющиеся в виде хаотично перемещающихся по экрану точек (обычно чёрных), выпадений фрагментов текстур, появления чёрных квадратов (так называемая «шахматка») и тому подобного. Их появление свидетельствует о нестабильной работе видеокарты.
реклама
- Перегрев. Превышение некоторого условного порога температуры процессором или ядром видеокарты. В общем и целом принято считать, что для первого максимально допустимая температура лежит в пределах 55-60°C, для второго - 70-80°C (в отдельных случаях до 90°C). Перегрев процессора обычно приводит к зависанию или произвольной перезагрузке системы, графического ускорителя – к появлению видеоартефактов или зависанию. Перегрев так же опасен для силовых элементов питания процессора и ядра видеокарты.
- BIOS (Basic Input-Output System). В базовой системе ввода-вывода материнской платы задаются частота шины, величина Vcpu, Vdimm значение делителя и многое другое. Всё то, что нужно оверклокеру.
- Тайминги (латентность). Группа временных задержек, задаваемых в миллисекундах, влияющих на производительность подсистемы оперативной памяти.
- Вольтмод. Изменение питающего напряжения путём модификации BIOS (программный вольтмод) или системы питания (аппаратный вольтмод).
Самым простым является разгон процессора, выполняемый увеличением множителя или частоты шины. Делается это через BIOS материнской платы. Здесь сразу отметим, что не все материнские платы обладают такими возможностями. Кроме того, изредка попадаются крайне неудачные экземпляры процессоров, совершенно не пригодные к разгону. Видеокарты разгоняются, как правило, программным обеспечением в среде операционной системы. Для этого подойдут программы MSI Afterburner, ATI Tray Tools, Power Strip, RivaTuner и другие. Обычно вначале разгоняют память видеокарты – во время тестирования стабильности карта хорошо прогреется и можно будет впоследствии заняться ядром. Разные модели (и даже экземпляры) видеокарт обладают разным разгонным потенциалом. Поэтому при покупке нового компьютера следует выбирать хорошо разгоняемые комплектующие. Более подробно вопрос выбора будет освещён в следующей части статьи, но при необходимости проконсультироваться всегда можно на форуме.
Результаты разгона (разблокировку ядер и конвейеров, увеличение частот) проще всего контролировать программами: CPU-Z для процессоров и оперативной памяти; GPU-Z для видеокарт.
После разгона обязательно следует удостовериться в стабильности работы ПК. Для этого оверклокеры запускают специальные программы, которые очень сильно нагружают процессор, оперативную память и видеокарту. Речь идёт о таких программах, как S&M, LinX, OCCT, Prime95, 3D Mark, FurMark. Для особо жёсткого стресс-тестирования возможно применение нескольких таких программ одновременно. При этом обязательно выполняется контроль температуры, как минимум, процессора и ядра видеокарты. Желательно понаблюдать и за основными напряжениями – вдруг мощности блока питания не хватает или система питания процессора, ядра видеокарты, слишком слабая? Если так, то при нагрузке напряжения будут уменьшаться на значительную величину: 5-10% и больше.
Для проверки температур и напряжений также используются соответствующие программы: SiSoft Sandra, Everest, RivaTuner и другие. Более опытные оверклокеры предпочитают применять дополнительные средства - мультиметры. Встроенные в материнскую плату датчики иногда могут недостаточно корректно отображать те или иные параметры. Но для «обычного» разгона возможностей нормальной материнской платы будет достаточно.
Охлаждение разогнанных компонентов и контроль напряжений
При разгоне первостепенное внимание должно быть уделено охлаждению. Системы охлаждения (далее по тексту СО) предназначены для рассеивания тепловой энергии, выделяемой тем или иным компонентом ПК. По принципу своей работы СО можно разделить на следующие виды:

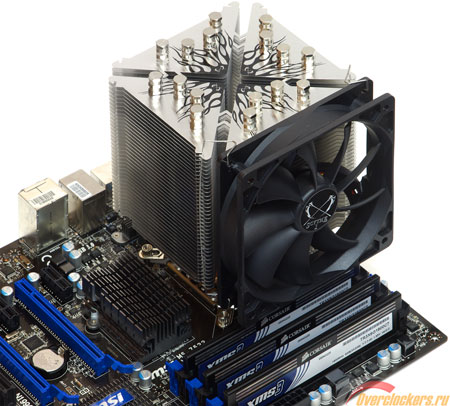

- Воздушные. Сюда относятся обычные кулеры и пассивные системы охлаждения. Апогеем их развития стало применение тепловых трубок. Основными плюсами являются относительная дешевизна, надёжность, приемлемая эффективность. К недостаткам относят шумность, сложность дальнейшего увеличения эффективности.
реклама
- Испарительные. Это своего рода ноу-хау, хотя схема действия таких систем известна уже давно. Её суть заключается в испарении жидкости с последующей её конденсацией. И так по кругу. По такому принципу строятся современные системы охлаждения видеокарт. Впрочем, опытные оверклокеры-энтузиасты уже давно научились самостоятельно их изготавливать. К преимуществам здесь отнесём высокую эффективность при относительно небольших габаритах, к недостаткам – стоимость.

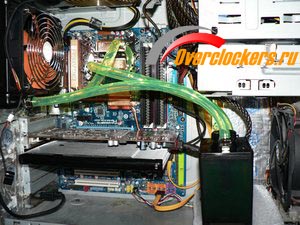

- Жидкостные. Тепловая энергия от охлаждаемого компонента передаётся на ватерблок и затем жидкостью переносится в теплорассеиватель (радиатор). Преимуществами так называемых «водянок» являются высокая эффективность, отвод тепловой энергии за пределы корпуса ПК (при наружном размещении радиатора), невысокий уровень шума. К недостаткам – более высокая, чем у кулеров, стоимость, некоторая сложность в эксплуатации, опасность утечки жидкости, часто приводящей к выходу из строя того или иного компонента ПК.
- Охлаждение модулями Пельтье. Работа модуля Пельтье основана на термоэлектрическом явлении, обуславливающем охлаждение одной стороны модуля и нагрев другой под воздействием электрического тока. К преимуществам здесь относят возможность достижения температур ниже 0°C. К недостаткам – низкий КПД, необходимость охлаждения обратной стороны модуля Пельтье.
- Чиллерные. Чиллеры - это системы жидкостного охлаждения, способные охладить процессор или ядро видеокарты до температуры ниже окружающей среды. Такого результата можно достичь охлаждением радиатора модулями Пельтье или системой фазового перехода. Сильная черта таких систем очевидна – низкие температуры. Недостатки – все те, которые характерны для систем жидкостного охлаждения, а также появление конденсата по всей длине трубок от радиатора до первого охлаждаемого компонента, дополнительные затраты на модули Пельтье/систему фазового перехода и их охлаждение (обратной стороны для модуля Пельтье, конденсера и компрессора для системы фазового перехода).

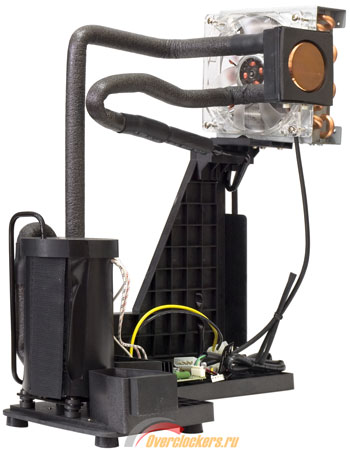

- Системы фазового перехода. Основаны на явлении поглощения тепловой энергии при переходе вещества из жидкого состояния в газообразное. В отличие от испарительных систем для циркуляции рабочего вещества (чаще всего фреона) здесь необходим компрессор. «Фреонки» характерны одной особенностью: в режиме 24/7 они способны поддерживать температуру охлаждаемого элемента ниже 0°C, но сложны и дорогостоящи в изготовлении и эксплуатации.

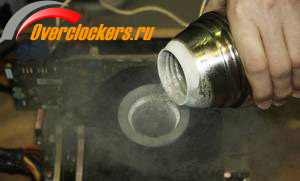

- Охлаждение сухим льдом, жидким азотом и гелием. Сухой лёд плавится при температуре минус 78°C. Сжиженный азот кипит при температуре минус 196°C, гелий минус 269°C. С помощью этих газов энтузиасты-экстремалы разгоняют процессоры до частот свыше 8200 МГц (!) а видеокарты до 1620 (!) МГц. Такой вид охлаждения является рекордсменом по достижению экстремально низких температур, но никоим образом не применим для долгосрочного использования и таит в себе целый ряд опасностей.
Более подробно о системах охлаждения можно почитать здесь, а в этой статье давайте разберем, какими лучше всего пользоваться начинающему оверклокеру.
Экстремальные варианты вроде жидкого азота, систем фазового перехода, чиллеров и им подобные отметаем сразу. Модули Пельтье широкого распространения не получили в виду своего низкого КПД и необходимости охлаждения тыловой стороны. Испарительные системы только сейчас начали производить серийно, да и то преимущественно для видеокарт референсного дизайна. Таким образом, начинающему оверклокеру в первую очередь стоит обратить внимание на высокоэффективные воздушные кулеры на тепловых трубках и серийно выпускаемые системы жидкостного охлаждения.
Дополнительное внимание стоит уделить выбросу нагретого воздуха за пределы корпуса ПК. Для этого идеально подойдут вентиляторы, закреплённые на задней стенке корпуса ПК. Ни в коем случае нельзя забывать об охлаждении компонентов систем питания процессора и ядра видеокарты. Многие производители материнских плат и видеокарт штатным образом оснащают элементы систем питания радиаторами. Если на платах радиаторов нет, то перед разгоном рекомендуется приобрести набор небольших радиаторов с «термолипучкой» и установить их на сильнее всего нагревающиеся детали. В случае необходимости консультацию по данному вопросу можно получить на форуме. Если же установленные на заводе радиаторы сильно греются – поставьте дополнительные вентиляторы для обдува. Хорошее охлаждение является залогом успешного и безопасного разгона, не стоит этим пренебрегать.
Отдельно упомяну проблему шумности работы систем охлаждения. Методы, используемые оверклокерами для разгона, могут быть успешно применены для достижения иной цели – снижения шумности ПК при сохранении исходной производительности без замены системы охлаждения. Действительно, если многие процессоры без поднятия напряжения могут работать на большей частоте, то будут ли они работать в стандартном режиме при пониженном питании? Разумеется, да.
Причём минимальное напряжение питания процессора будет тем ниже, чем лучше разгонный потенциал. Снижение напряжения приводит к уменьшению тепловыделения и (в совокупности с технологиями автоматического управления скоростью вращения вентиляторов на кулерах) - к снижению шумности. Достаточно в BIOS’е материнской платы занизить значение Vcpu и компьютер станет тише. С видеокартами чуть сложнее. Их тоже можно сделать тише аналогичным образом - на многих платах управлять напряжением можно с помощью программ в среде операционной системы. Но для остальных моделей придётся или модифицировать BIOS, или брать в руки паяльник.
Заключение
Сегодня оверклокинг доступен всем и каждому как никогда ранее. Больше не существует строгого табу на разгон от производителей комплектующих. При этом опыт, накопленный энтузиастами, позволяет не только разгонять, но и тонко настраивать производительность, энергопотребление и шумность системы. «Обычный» оверклокинг даёт возможность безопасным образом значительно повысить производительность компьютера. Ну а для того, чтобы не рисковать понапрасну, нужно всего лишь изучить основные принципы разгона, подстраховав себя от ошибок.
Экстремалы, несомненно, будут продолжать штурмовать вершины рейтингов 3D Mark, удивляя нас всё большими частотами. Оверклокеры не перестанут пытаться разогнать что-то ещё, несмотря на то, что они уже давно научились разгонять даже такой простой «девайс», как мышь. В следующей части статьи будет более подробно рассказано как разогнать процессор, видеокарту и память.
